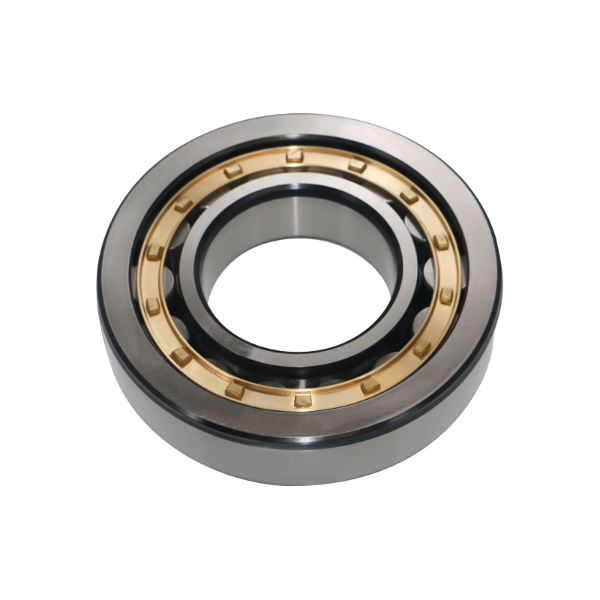

لماذا يتفوق المحمل الأسطواني NU 309 في تصميمات المحرك وعلبة التروس؟

الوجبات الجاهزة الرئيسية: إن محمل نو 309 يتفوق باعتباره محملًا عائمًا

بالنسبة لتصميمات المحرك وعلبة التروس حيث يكون التمدد الحراري للعمود أمرًا بالغ الأهمية، فإن نو 309 تحمل يوفر الحل الأكثر موثوقية. تصميمه الفريد - حلقة داخلية بدون حواف - يسمح للعمود بالتمدد أو الانكماش بحرية في كلا الاتجاهين المحوريين دون إحداث أحمال داخلية ضارة. هذه القدرة تجعل المحمل الأسطواني NU 309 هو الخيار المفضل للوضع العائم/غير المحدد في أنظمة القيادة عالية السرعة وعالية الطاقة، مما يمنع بشكل مباشر فشل المحمل المبكر بسبب الإجهاد الحراري المحوري.

يختار المهندسون محمل NU 309 ليس فقط لقدرة التحميل الشعاعية العالية، ولكن أيضًا لهذه الوظيفة المحددة التي لا غنى عنها. إنه يحل مشكلة ميكانيكية أساسية، مما يضمن الاستقرار التشغيلي وعمر الخدمة الطويل في التطبيقات التي تتراوح من علب التروس الصناعية إلى المحركات الكهربائية الكبيرة.

تشريح التصميم: لماذا لا توجد حواف على الحلقة الداخلية؟

السمة المميزة للمحمل من طراز NU هي الحلقة الداخلية الخالية تمامًا من الحواف المتكاملة. توجد كلتا الشفتين على الحلقة الخارجية، لتوجيه مجموعة الأسطوانة والقفص. يوفر هذا التصميم المتعمد ميزتين هندسيتين مهمتين:

1. الحركة المحورية غير المقيدة
يمكن أن ينزلق العمود مع الحلقة الداخلية بشكل محوري داخل المحمل. يستوعب هذا التمدد الحراري أو الانكماش للعمود - وهو أمر شائع في المحركات وعلب التروس أثناء دورات التشغيل والإيقاف - دون توليد قوى محورية ضارة قد تؤدي إلى زيادة التحميل على المحمل.

2. دعم الحمل الشعاعي النقي
باعتباره محمل عائم خالص، فإن محمل الأسطوانة الأسطواني NU 309 مصمم لدعم الأحمال الشعاعية الثقيلة فقط. إنه غير مخصص عمدًا لأي حمل محوري. يسمح هذا التعريف الواضح لمسار التحميل للمهندسين بتعيين إدارة الحمل المحوري لمحمل تحديد موقع مخصص (على سبيل المثال، محمل كروي ذو أخدود عميق أو محمل بتصميم NUP) في الطرف الآخر من العمود، مما يؤدي إلى تحسين التصميم الإجمالي للنظام.

من الناحية العملية، هذا يعني أنه عند تحديد محمل NU 309، فإنك تختار مكونًا له غرض واحد محدد جيدًا: التعامل مع القوى الشعاعية مع استيعاب نمو العمود الخطي.

مقاييس الأداء: تقييمات الحمل وقدرات السرعة

تم توحيد أبعاد المحمل NU 309 عند 45 مم (د) × 100 مم القطر الخارجي (د) × 25 مم عرض (ب). داخل هذا الغلاف المدمج، يوفر المحمل قدرة تحميل شعاعية كبيرة بسبب اتصال الخط بين البكرات والمجاري المائية. بالنسبة لتصميم محمل NU 309 ECP القياسي، فإن مؤشرات الأداء الرئيسية هي:

• تصنيف الحمل الديناميكي الأساسي (C): ~100.8 كيلو نيوتن
• تصنيف الحمل الثابت الأساسي (C0): ~90 كيلو نيوتن
• السرعة المحددة لتزييت الشحوم/الزيت: ~6,000 - 7,500 دورة/دقيقة (اعتمادًا على لاحقة التصميم مثل ECJ أو ECP أو ECM وطريقة التشحيم)

تؤكد هذه القيم أن تصنيف حمل المحمل NU 309 مرتفع بشكل استثنائي بالنسبة لحجمه، مما يجعله مناسبًا للتطبيقات ذات الأحمال الشعاعية الثقيلة، مثل أعمدة علبة التروس الصناعية عالية السرعة أو محركات الدفع الرئيسية.

مقارنة نقدية: NU 309 مقابل NJ 309 مقابل NUP 309

يعد فهم الاختلافات الدقيقة في التصميم بين أنواع المحامل الأسطوانية ذات الصف الواحد أمرًا ضروريًا للتطبيق الصحيح. استخدم الجدول أدناه للتمييز بين NU 309 من أقرب المتغيرات:

عند إجراء تحليل NU 309 مقابل NJ 309، فإن عامل القرار الرئيسي هو ما إذا كان تطبيقك يتطلب المحمل لاستيعاب حركة العمود المحوري (اختر NU) أو أيضًا التعامل مع بعض الحمل المحوري (اختر NJ). غالبًا ما يركز بحث المحامل NU 309 أو البحث المكافئ SKF NU 309 على هذه المواصفات الوظيفية.

هندسة التطبيقات: حالات الاستخدام العملي

يعتبر NU 309 لتطبيقات علبة التروس شائعًا بشكل استثنائي، خاصة على عمود الإدخال عالي السرعة. هنا، يسخن العمود بسرعة من سرعة الدوران العالية، مما يخلق تمددًا حراريًا كبيرًا. يعمل NU 309 كمحمل حر أو عائم، مما يسمح بحدوث هذا التوسع دون التسبب في التحميل المسبق المحوري الذي قد يؤدي إلى ارتفاع درجة الحرارة والنوبات. وبالمثل، فإن تكوين المحرك الكهربائي ذو المحمل العائم هو ممارسة قياسية للمحركات ذات حجم إطار معين، مما يحمي المحامل الطرفية وغير المحركة من الفشل المستحث حرارياً.

مثال عملي آخر هو NU 309 لتطبيقات الضاغط. في الضواغط اللولبية الدوارة أو الضواغط الطاردة المركزية، يتوسع عمود الدوار بشكل كبير عندما تصل الآلة إلى درجة حرارة التشغيل. يوفر NU 309 الموجود على الجانب غير القابل للدفع من الدوار الحرية المحورية اللازمة، مما يضمن الحفاظ على الخلوصات الداخلية الحرجة بين الدوارات لتحقيق الكفاءة المثلى.

إرشادات الاختيار: اللواحق والتخليص الداخلي

عند تحديد محمل NU 309، تحدد رموز اللاحقة تفاصيل التصميم المهمة التي تؤثر على الأداء. على سبيل المثال:

• إكب: قفص PA66 مقوى بالألياف الزجاجية، محوره الأسطوانة. يوفر قوة جيدة وقدرة عالية السرعة.
• إدارة المحتوى في المؤسسة: قفص نحاسي آلي، موجه بالأسطوانة. مناسبة لدرجات الحرارة المرتفعة والظروف الصعبة.
• محكمة العدل الأوروبية: قفص فولاذي مضغوط، موجه بالأسطوانة. خيار قوي وفعال من حيث التكلفة.

من المهم بنفس القدر اختيار الخلوص المناسب للمحمل NU 309. بالنسبة للتطبيقات ذات التدرج العالي في درجة الحرارة بين الحلقات الداخلية والخارجية، غالبًا ما يلزم وجود خلوص داخلي شعاعي C3 (أكبر من المعتاد). يضمن تحديد محمل NU 309 ECP/C3 أنه حتى في ظل الظروف الحرارية القاسية، فإن المحمل لا يتعرض لخلوص سلبي، مما قد يقلل بشكل كبير من عمر الخدمة.

بالنسبة للمهندسين الذين لديهم معدات قديمة، فإن معرفة خيارات استبدال المحمل المكافئ NU 309 أو خيارات استبدال المحمل NU 309 أمر حيوي. قم دائمًا بمطابقة الأبعاد وتقييمات الحمل ولاحقة التصميم (ECP وECM وما إلى ذلك) ودرجة الخلوص الداخلي (على سبيل المثال، C3) لضمان استبدال مباشر وموثوق. يعد الفهم الصحيح لنطاق درجة حرارة التشغيل ومتطلبات التشحيم لمحمل NU 309 أمرًا بالغ الأهمية أيضًا لتحقيق العمر الافتراضي المحسوب لـ L10.
