كيفية تثبيت حلقة 2206 AV Nilos (دليل خطوة بخطوة)

لتثبيت بشكل صحيح 2206 أف حلقة نيلوس، ضعها بحيث يشير الجانب المحدب (المفتوح) نحو مجرى السباق المحمل. يجب أن تتوضع الحلقة على الحلقة الخارجية للمحمل. تتميز حلقة 2206 AV Nilos بخلوص تصميمي c = 0.3 مم والذي يجب أن يظل خاليًا من التشويه. استخدم انجرافًا مسطحًا أو اضغط بقوة متساوية حول المحيط - لا تدق مباشرة على الختم.

ما الذي يجعل خاتم 2206 AV Nilos مختلفًا؟

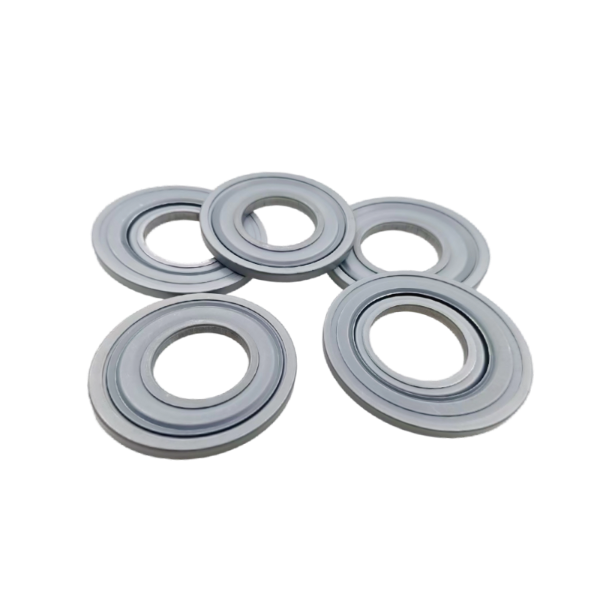

إن خاتم 2206 AV Nilos عبارة عن ختم متاهة معدني دقيق، وليس ختم شفة مطاطي. يتكون من حلقة فولاذية مشكلة ذات هندسة محددة. وفقًا للأبعاد القياسية، يبلغ القطر الداخلي (د) 30 مم، والقطر الخارجي (د) 56.2 مم، والعرض (أ) 44 مم، وارتفاع الشفة (i) 2.5 مم. سمك الفولاذ (ج) هو 0.3 ملم. يخلق هذا التصميم الصلب متاهة غير قابلة للتلامس تحافظ على الشحوم مع السماح بالدوران الحر، على عكس الأختام المطاطية التي تسبب الاحتكاك والتآكل.

التثبيت خطوة بخطوة لحلقة 2206 AV Nilos

1. افحص المحمل وتجويف السكن

قبل تثبيت حلقة 2206 AV Nilos، تأكد من أن الحلقة الخارجية للمحمل وكتف المبيت نظيفة وجافة وخالية من النتوءات. يمكن لأي جسيم أكبر من 0.05 مم أن يرفع حلقة نيلوس، مما يؤدي إلى تدمير الخلوص الدقيق البالغ 0.3 مم.

2. تحديد الاتجاه الصحيح

أمسك حلقة 2206 AV Nilos بحيث يكون الجانب المفتوح (الجانب ذو الأخدود أو التجويف المرئي) مواجهًا للحلقة الداخلية للمحمل. يجب أن يكون الجانب المسطح والمغلق متجهًا للخارج. سيؤدي تثبيت حلقة Nilos هذه إلى الخلف إلى احتجاز الحطام على المحمل، مما يتسبب في التآكل السريع.

3. ضعي ضغطًا متساويًا عند الجلوس

استخدم مكبسًا أربوريًا أو مكبسًا هيدروليكيًا مزودًا بكم مسطح يتصل فقط بالحافة الخارجية لحلقة 2206 AV Nilos. قوة الجلوس الموصى بها هي 1.5 – 3.0 كيلو نيوتن. في حالة عدم توفر مكبس، استخدم مطرقة ذات وجه ناعم وانجراف أنبوبي يطابق القطر الخارجي (56.2 مم). اضغط على شكل نجمة - من 6 إلى 8 نقرات خفيفة - لمنع الإمالة.

4. التحقق من الخلوص النهائي والمحاذاة

بعد تثبيت حلقة 2206 AV Nilos، يجب أن تكون الفجوة الشعاعية بين الحلقة والحلقة الداخلية للحامل 0.2 - 0.4 ملم. استخدم مقياس تحسس عند أربع نقاط (0°، 90°، 180°، 270°). يشير الاختلاف الأكبر من 0.1 مم إلى اختلال في المحاذاة. يجب أن يظل الخلوص المحوري (ج) عند المستوى المصمم وهو 0.3 مم - وأي انخفاض يعني تشوه حلقة نيلوس.

الأبعاد الحرجة لخاتم 2206 AV Nilos

يعتمد التثبيت الدقيق لحلقة Nilos هذه على مطابقة الختم لأبعاد المحمل. وفيما يلي التفاوتات الرئيسية:

• القطر الداخلي (د) : 30.0 ملم ±0.1 ملم
• القطر الخارجي (د) : 56.2 ملم 0.1 / -0.0 ملم
• العرض (أ) : 44.0 ملم ±0.2 ملم
• ارتفاع الشفاه (ط) : 2.5 ملم ± 0.05 ملم
• سمك المعدن (ج) : 0.3 مم ± 0.02 مم

الانحرافات التي تتجاوز هذه التفاوتات ستؤدي إما إلى قفل المحمل (إذا كانت حلقة Nilos ضيقة جدًا) أو تسمح بدخول التلوث (إذا كانت فضفاضة جدًا). قم دائمًا بالقياس قبل التثبيت.

الأخطاء الشائعة عند تركيب خاتم نيلوس

• الاتجاه المعاكس : ال 2206 أف Nilos Ring لا يمكن تطهير الحطام عند تثبيته في الخلف. يهرب الشحوم إلى الداخل 50-100 ساعة بدلاً من أن تدوم لآلاف الساعات.
• الإفراط في التشديد أو الطرق المباشر : التشويه يغير ج = 0.3 ملم التخليص إلى ما يقرب من الصفر. تحتك حلقة نيلوس بالحلقة الداخلية، مما يسبب الحرارة والضوضاء خلال دقائق من التشغيل.
• جلوس غريب الأطوار : يقع أحد جانبي حلقة نيلوس أعمق من الجانب الآخر. وهذا يخلق فجوة متغيرة (0.1 ملم إلى 0.5 ملم)، مما يسمح بجزيئات أكبر من 150 ميكرون لدخول المحمل.
• باستخدام الانجراف أصغر حجما : الانجراف أصغر من 56.2 ملم يركز القوة على حافة خاتم نيلوس، مما يؤدي إلى تشويه شكل المتاهة الرقيق بشكل دائم.

تجنب هذه الأخطاء باستخدام أداة ضغط ذات حجم مناسب (قطر الاتصال = 56.2 ملم ) والتحقق مرة أخرى من الاتجاه قبل الجلوس 2206 خاتم AV نيلوس .

كيفية التأكد من نجاح تثبيت حلقة Nilos

بعد الضغط على 2206 خاتم AV نيلوس في السكن، قم بإجراء عمليتي تحقق سريعتين:

• اختبار التناوب : قم بتدوير الحلقة الداخلية للمحمل يدويًا. يجب أن تدور بسلاسة مع عدم وجود صوت كشط . أي مقاومة تعني أن حلقة نيلوس تلامس الجزء الدوار.
• فحص الجلوس دافق : ال outer edge of the 2206 أف Nilos Ring ينبغي أن يكون دافق أو راحة حتى 0.1 ملم أسفل وجه السكن. يشير النتوء الأكبر من 0.2 مم إلى عدم اكتمال الجلوس.

إذا تم استيفاء كلا الشرطين، فإن حلقة Nilos هذه توفر تأثير المتاهة المقصود - الاحتفاظ بالشحوم وحجب الغبار الخشن (الجسيمات <30 ميكرومتر غير ضارة بشكل عام).

الأدوات المطلوبة لتثبيت 2206 خاتم AV نيلوس

• مكبس أربور أو مكبس هيدروليكي (القوة الموصى بها: 1.5 – 3.0 كيلو نيوتن )
• انجراف أنبوبي مسطح بقطر داخلي أكبر من 30 مم وقطر خارجي 56.2 ملم
• مجموعة قياس المحسس (0.05 ملم إلى 1.0 ملم)
• قطعة قماش نظيفة وخالية من الوبر وكحول الأيزوبروبيل
• الفرجار الرقمي (للتحقق د = 30 ملم و العمق = 56.2 ملم قبل التثبيت)

استخدام الأدوات المناسبة يمنع التشويه ويضمن 0.3 ملم يتم الحفاظ على تصريح التصميم لخاتم Nilos.

الأسئلة المتداولة حول خاتم 2206 AV Nilos

هل يمكن إعادة استخدام خاتم 2206 AV Nilos بعد إزالته؟

رقم 2206 AV Nilos Ring عبارة عن مكون معدني تم تشكيله بدقة ويتشوه قليلاً أثناء الضغط. تؤدي عملية الإزالة دائمًا إلى تغيير سمك c = 0.3 مم أو إنشاء بقع مسطحة على ملف تعريف المتاهة. استخدم دائمًا حلقة Nilos الجديدة لختم موثوق.

ما هو تجويف السكن المطلوب لخاتم Nilos هذا؟

تتطلب حلقة 2206 AV Nilos تجويفًا مبيتًا يبلغ 56.2 مم H7 (عادةً 56.2 0.03 / -0.0 مم). لن يؤدي التجويف الأكبر من 56.25 ملم إلى تأمين حلقة نيلوس - فقد تدور أو تسقط. في حالة تآكل التجويف، استخدم مركب احتجاز مخصص للأختام المعدنية أو استبدل الهيكل.

هل يجب وضع مادة التشحيم على حلقة نيلوس قبل التثبيت؟

قم بتزييت تجويف المبيت والحافة الخارجية لـ 2206 AV Nilos Ring بخفة باستخدام شحم رقيق (على سبيل المثال، NLGI 2). لا تدع الشحوم يدخل إلى أخدود المتاهة في حلقة نيلوس - فقد يجذب الغبار الكاشط. يجب أن يظل الخلوص الداخلي c = 0.3 مم جافًا ليكون بمثابة متاهة حقيقية.

كيف يمكن مقارنة حلقة نيلوس بحلقة الختم المطاطية؟

على عكس الأختام المطاطية التي تخلق احتكاكًا (عزم سحب يبلغ 0.1–0.3 نيوتن متر)، فإن حلقة 2206 AV Nilos عبارة عن سدادة معدنية غير قابلة للتلامس - فهي تضيف احتكاكًا يقترب من الصفر. تفشل الأختام المطاطية عند درجة حرارة أعلى من 100 درجة مئوية بينما يتحمل خاتم نيلوس هذا درجة حرارة 200 درجة مئوية. ومع ذلك، لا يمكن لحلقة Nilos أن تمنع السوائل أو الغبار الناعم جدًا (أقل من 10 ميكرومتر) بنفس فعالية ختم الشفاه الملامس. اختر بناءً على ظروف التشغيل الخاصة بك.

توقعات الأداء بعد التثبيت الصحيح لحلقة Nilos

عندما 2206 خاتم AV نيلوس تم تركيبه بشكل صحيح (جانب مفتوح تجاه المحمل، موحد 0.3 ملم التخليص، لا تشويه)، سوف يحقق المحمل:

• احتباس الشحوم: > 95% من الشحوم الأصلية بعد 2000 ساعة بسرعات متوسطة (3000 دورة في الدقيقة).
• استبعاد الملوثات: جزيئات أكبر من 0.1 ملم يتم حظرها بشكل فعال.
• ارتفاع درجة الحرارة: أقل من 10 درجة مئوية فوق المحيط بسبب تصميم متاهة عدم الاتصال لخاتم نيلوس.

تؤدي الانحرافات عن إجراء التثبيت إلى فشل المحمل المبكر خلال 50 إلى 200 ساعة. تعامل دائمًا مع حلقة 2206 AV Nilos كمكون دقيق - تعامل معها بعناية، وقم بتثبيتها بشكل صحيح، وسوف تحمي محملك لآلاف الساعات.
