كيفية اختيار محمل كروي الاتصال الزاوي المناسب للتطبيقات عالية السرعة؟

يتطلب اختيار مكون الدرفلة الأمثل للآلات الدوارة عالية السرعة فهمًا عميقًا لظروف التشغيل والهندسة الداخلية والإدارة الحرارية. بين الآلات الدقيقة محامل الكرة الاتصال الزاوي هي الخيار المفضل نظرًا لقدرتها على التعامل مع الأحمال الشعاعية والمحورية مجتمعة مع الحفاظ على سرعات دوران عالية.

فهم متطلبات التشغيل عالي السرعة

التطبيقات عالية السرعة - مثل مغازل الأدوات الآلية، والشواحن التوربينية، والمحركات عالية التردد، ووحدات الطاقة المساعدة في مجال الطيران - تفرض متطلبات فريدة على أداء المحامل. تشمل التحديات الأساسية زيادة قوة الطرد المركزي، والتمدد الحراري، وانهيار طبقة التشحيم، وعدم استقرار القفص. قد يفشل المحمل الذي يعمل بشكل جيد عند السرعات المعتدلة قبل الأوان في ظل سرعات دوران عالية بسبب توليد الحرارة المفرط أو عدم كفاية الخلوص الداخلي.

ولمواجهة هذه التحديات، يجب على المهندسين تقييم العديد من المعلمات: زاوية الاتصال، ودرجة الدقة، ومواد القفص، وطريقة التشحيم، والتحميل المسبق. التركيبة الصحيحة تضمن ارتفاع درجة الحرارة المنخفضة، والصلابة العالية، وعمر الخدمة الطويل.

لماذا تتفوق محامل الكرات ذات الاتصال الزاوي بسرعات عالية

على عكس المحامل الكروية ذات الأخدود العميق، تم تصميم محامل الكرات ذات التلامس الزاوي بزاوية اتصال محددة بين الكرات والمجاري المائية. تتيح لهم هذه الزاوية دعم الأحمال المحورية الكبيرة مع تمكين سرعات دوران عالية. كلما كان قطر الكرة أصغر بالنسبة لدائرة الملعب، وكان القفص أخف، كلما انخفضت قوة الطرد المركزي عند السرعات العالية.

بالنسبة لمعظم التطبيقات الصناعية عالية السرعة، يفضل المحامل ذات زاوية اتصال 15 درجة أو 25 درجة على تلك التي لها 40 درجة. تعمل زاوية الاتصال المنخفضة على تقليل الحرارة المتولدة وتسمح بسرعة تحديد أعلى. عند مراجعة ورقة بيانات المحامل 7308، تتم الإشارة إلى زاوية الاتصال بلاحقات مثل "AC" (25 درجة) أو "B" (40 درجة). بالنسبة للمغازل فائقة السرعة، يمكن تحديد إصدار 15°، على الرغم من أنه أقل شيوعًا في الحجم 7308.

سلسلة المحامل 7308 كدراسة حالة

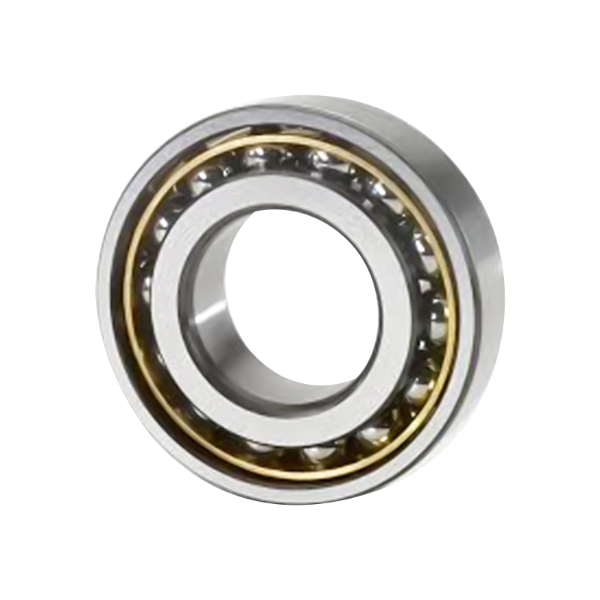

المحمل 7308 عبارة عن محمل كروي ذو تلامس زاوي متوسط الحجم بتجويف 40 مم، وقطر خارجي 90 مم، وعرض 23 مم. يتم استخدامه على نطاق واسع في المغازل ذات الأغراض العامة والمضخات والضواغط وعلب التروس. شعبيتها تنبع من التوازن بين سعة التحميل والقدرة على السرعة. ومع ذلك، توجد اختلافات متعددة ضمن عائلة 7308 تؤثر بشكل كبير على الأداء عالي السرعة.

الاختلافات الرئيسية في عائلة 7308

عند تحديد مصادر للتطبيقات عالية السرعة، يعد تصميم القفص والمواد أمرًا بالغ الأهمية. أقفاص البولياميد (النايلون) خفيفة الوزن وتوفر خصائص ممتازة عالية السرعة. يمثل المحمل 7308 BEP متغيرًا شائعًا مع قفص من مادة البولي أميد وزاوية تلامس 40 درجة. في حين أن الزاوية 40 درجة توفر صلابة محورية أعلى، فإنها تولد حرارة أكثر من نظيرتها 25 درجة. بالنسبة للتطبيقات عالية السرعة حقًا، يفضل بعض المهندسين نوع التيار المتردد المزود بقفص نحاسي أو قفص نظرة خاطفة.

يلخص الجدول أدناه المتغيرات الرئيسية ذات الصلة بالاختيار عالي السرعة.

بالنسبة للتطبيقات التي تكون فيها السرعة المحددة هي القيد الأساسي، قد يكون المحمل 7308 بزاوية تلامس 25 درجة وقفص خفيف الوزن متفوقًا على الأنواع الأكثر شيوعًا التي تبلغ 40 درجة، حتى لو تم تقليل سعة الحمولة المحورية إلى حد ما.

يتم الاختيار بناءً على التخليص الداخلي والتحميل المسبق

يتطلب التشغيل عالي السرعة تحكمًا دقيقًا في الخلوص الداخلي. عند السرعات العالية، تدفع قوة الطرد المركزي الكرات إلى الخارج، وتتوسع الحلقة الداخلية بينما تظل الحلقة الخارجية أكثر برودة. يمكن أن يتسبب هذا في انخفاض الخلوص الشعاعي الداخلي وقد يؤدي إلى تداخل أو تحميل مسبق مفرط. لذلك، يجب أن يبدأ المحمل المخصص للسرعات العالية بخلوص داخلي أكبر من المعتاد، عادةً من الفئة C3 أو حتى C4.

بالنسبة للمحامل الكروية ذات الاتصال الزاوي المستخدمة في أزواج أو مجموعات، يعد التحميل المسبق عاملاً حاسماً. يتم دائمًا تحديد التحميل المسبق الخفيف للمغازل عالية السرعة، في حين يتم تخصيص التحميل المسبق الثقيل للتطبيقات منخفضة السرعة وعالية الصلابة. توفر الشركات المصنعة فئات التحميل المسبق (على سبيل المثال، خفيفة ومتوسطة وثقيلة) والتي تؤثر بشكل مباشر على الحد الأقصى لسرعة الدوران التي يمكن تحقيقها.

عند تقييم محمل 7308 لعمود دوران بسرعة 10000 دورة في الدقيقة، فإن التحميل المسبق الخفيف مع خلوص C3 هو نقطة بداية نموذجية. في المقابل، فإن المحمل 7308 BEP الذي تم طلبه مع تحميل مسبق متوسط ​​قد يسخن أكثر من 8000 دورة في الدقيقة ما لم يتم تطبيق إجراءات تبريد خاصة.

مواد القفص ودورها في السرعة

يفصل القفص العناصر المتدحرجة ويوجهها. عند السرعات العالية، تصبح كتلة القفص والاحتكاك هي المهيمنة. مواد خفيفة الوزن تقلل من حمل الطرد المركزي على أذرع القفص. فيما يلي مقارنة بين مواد القفص الشائعة لمحامل كروية التلامس الزاوي.

بالنسبة لمعظم التطبيقات عالية السرعة التي تقل درجة حرارة التشغيل عن 120 درجة مئوية، يوفر قفص البولياميد أفضل نسبة للسرعة إلى التكلفة. وهذا ما يفسر شعبية محمل 7308 BEP في المعدات الدوارة عالية السرعة للأغراض العامة.

استراتيجية التشحيم للمحامل الكروية ذات الاتصال الزاوي عالية السرعة

يمكن القول إن التشحيم هو العامل الأكثر أهمية الذي يؤثر على عمر المحمل عالي السرعة. يتم استخدام طريقتين رئيسيتين: تزييت الهواء بالزيت (رذاذ الزيت أو نفاث الزيت) وتزييت الشحوم. لكل منها حدود سرعة مختلفة.

• تزييت الشحوم هو أبسط وأنظف، ولكن لزوجة الزيت الأساسي ونوع المثخن يحدان من السرعة. مطلوب شحوم عالية السرعة مع زيوت صناعية (PAO أو إستر) وزيوت أساسية منخفضة اللزوجة. بالنسبة للمحمل 7308، يدعم التشحيم عادةً سرعات تصل إلى 60-70% من حد التشحيم بالزيت.
• تشحيم الزيت والهواء يوفر أعلى السرعات. يتم حقن كمية محددة من الزيت في تيار الهواء، مما يؤدي إلى تبريد المحمل أثناء التشحيم. هذه الطريقة إلزامية للمغازل فائقة السرعة التي تتجاوز 20000 دورة في الدقيقة في فئة التجويف 40 مم.

عند اختيار محمل 7308 لتطبيق مستمر عالي السرعة، تأكد من معلمة سرعة مادة التشحيم (قيمة n*dm). تبلغ قيمة dm (قطر الخطوة بالملليمتر × سرعة الدوران بالدورة في الدقيقة) للمحمل 7308 حوالي 65 ملم × دورة في الدقيقة. بالنسبة لقيم dm أعلى من 500000، يصبح الشحم هامشيًا، ويوصى باستخدام الهواء الزيتي.

فئات الدقة: متى تكون ضرورية؟

تتطلب التطبيقات عالية السرعة دقة تشغيل جيدة لتجنب الاهتزاز وعدم التوازن. تتبع فئات الدقة معايير مثل ISO ص6 وص5 وص4 (أو اي بي سي 3، 5، 7). عادة ما يكون المحمل القياسي 7308 هو P0 (عادي)، وهو مناسب للسرعات الصناعية العامة التي تصل إلى دورة معتدلة في الدقيقة. بالنسبة للمغازل عالية السرعة، غالبًا ما يتم تحديد P5 أو حتى P4.

يطابق الجدول أدناه فئة الدقة مع التطبيقات النموذجية عالية السرعة.

بالنسبة لمعظم المستخدمين الذين يفكرون في محمل 7308 BEP في بيئة عالية السرعة، فإن P5 هو الحد الأدنى لدرجة الدقة الموصى بها لتجنب التآكل الناجم عن الاهتزاز.

أخطاء الاختيار الشائعة التي يجب تجنبها

حتى المهندسين ذوي الخبرة يختارون أحيانًا بشكل غير صحيح للسرعات العالية. الأخطاء الأكثر شيوعًا تشمل:

• اختيار زاوية اتصال 40 درجة عندما تكون 25 درجة كافية. بينما توفر درجة 40 درجة صلابة محورية أعلى، فإنها تولد المزيد من الحرارة. بالنسبة للتطبيقات التي تهيمن عليها السرعة، غالبًا ما يكون محمل كروي الاتصال الزاوي بزاوية 25 درجة متفوقًا.
• تجاهل الحد الأقصى لسرعة مواد التشحيم. سوف يفشل المحمل عالي الجودة مع الشحوم غير المناسبة بسرعة. تحقق دائمًا من تصنيف عامل سرعة الشحم (n*dm).
• الإفراط في التحميل المسبق. يؤدي التحميل المسبق الزائد إلى زيادة الاحتكاك والحرارة. عند السرعات العالية، يكون التحميل المسبق للضوء صحيحًا دائمًا تقريبًا.
• اختيار محمل مغلق (مختوم) للسرعة العالية. تضيف الأختام الاحتكاك والحرارة. بالنسبة للسرعات التي تزيد عن 8000 دورة في الدقيقة تقريبًا على المحمل 7308، يلزم وجود تصميمات مفتوحة مع تشحيم بالزيت.
• استخدام أقفاص فولاذية دون تدفق الزيت الكافي. تتطلب الأقفاص الفولاذية المزيد من مواد التشحيم لإدارة الاحتكاك المنزلق؛ أقفاص البولي أميد أو أقفاص PEEK هي بطبيعتها أكثر قدرة على السرعة.

الخطوات العملية للمواصفات

عند تحديد محمل كروي ذو اتصال زاوي لمجموعة دوارة عالية السرعة، اتبع هذا التسلسل:

تحديد السرعة المطلوبة في دورة في الدقيقة وحجم التجويف. بالنسبة للمحمل 7308، تأكد من أن قطر العمود هو 40 مم.

احسب قيمة n*dm. إذا تجاوزت 400.000، خطط لتزييت الزيت.

اختر زاوية الاتصال. استخدم 25 درجة لأولوية السرعة، و40 درجة لأولوية التحميل المحوري.

حدد مادة القفص. مادة البولي أميد للسرعة العالية العامة، نظرة خاطفة للظروف القاسية.

حدد الخلوص الداخلي – الحد الأدنى C3.

اختر التحميل المسبق: خفيف للسرعة العالية، ومتوسط ​​للسرعة المعتدلة مع صلابة جيدة.

حدد فئة الدقة: P5 لمعظم المغازل عالية السرعة، P4 للدقة الفائقة.

تأكد من طريقة التشحيم ونوع مادة التشحيم مع بيانات الشركة المصنعة.

بالنسبة لمحمل 7308 BEP المطبق في عمود دوران للأغراض العامة يصل إلى 9000 دورة في الدقيقة، فإن التشحيم بالشحم باستخدام شحم صناعي عالي السرعة، والتحميل المسبق الخفيف، ودقة P5 من شأنه أن يشكل مواصفات متوازنة.

الأسئلة المتداولة (الأسئلة الشائعة)

Q1: هل يمكن استخدام محمل قياسي 7308 بسرعة عالية؟
يقتصر المحمل القياسي 7308 المزود بقفص فولاذي، والخلوص الطبيعي، وتزييت الشحوم على السرعات المعتدلة (عادةً أقل من 5000 دورة في الدقيقة). للاستخدام عالي السرعة، يلزم إصدار مزود بقفص من مادة البولي أميد وخلوص C3 ومزلق مناسب.

س2: ما الفرق بين المحمل 7308 والمحمل 7308 BEP؟
يشير المحمل 7308 عادةً إلى التصميم الأساسي بقفص وخلوص غير محددين. يشير محمل 7308 BEP على وجه التحديد إلى زاوية اتصال تبلغ 40 درجة مع قفص من مادة البولي أميد المقوى بالألياف الزجاجية، والذي يوفر كتلة طرد مركزي أقل وقدرة على السرعة أعلى من إصدارات القفص الفولاذي.

Q3: ما هو زيت التشحيم الأفضل للمحامل الكروية ذات الاتصال الزاوي عالية السرعة؟
بالنسبة للسرعات التي تقل عن n*dm 500,000، فإن الشحوم الاصطناعية مع زيت أساسي منخفض اللزوجة (على سبيل المثال، PAO 32 أو 46) مناسبة. فوق هذه العتبة، من الضروري تشحيم الهواء بالزيت بزيت خفيف جدًا (ISO VG 10–22).

س 4: كيف أعرف إذا كنت بحاجة إلى دقة P5 لمحمل 7308 الخاص بي؟
إذا كان التطبيق الخاص بك يعمل بسرعة أعلى من 8000 دورة في الدقيقة ويتطلب اهتزازًا منخفضًا (على سبيل المثال، عمود دوران CNC، عمود دوران الطحن)، فحدد P5. بالنسبة للمضخات أو المراوح ذات السرعات المماثلة، قد يكون P0 أو P6 مقبولاً.

س5: هل يمكنني استبدال محمل 7308 AC بمحمل 7308 BEP؟
فقط إذا كان اتجاه الحمل المحوري وحجمه متوافقين. يحتوي نوع التيار المتردد على زاوية اتصال تبلغ 25 درجة، في حين أن BEP له زاوية اتصال تبلغ 40 درجة. يتطلب الاستبدال التحقق مما إذا كان النظام يمكنه تحمل توليد الحرارة الأعلى لتصميم 40 درجة وما إذا كان تغيير الصلابة المحورية مقبولاً.

الاستنتاج

يتطلب اختيار محمل كروي التلامس الزاوي المناسب للتطبيقات عالية السرعة موازنة زاوية التلامس، ومواد القفص، والخلوص الداخلي، والتحميل المسبق، والتشحيم، ودرجة الدقة. توفر عائلة المحامل 7308 منصة متعددة الاستخدامات، حيث يوفر المحمل 7308 BEP حلاً قويًا للمغازل ذات السرعة المتوسطة والأغراض العامة. للحصول على تشغيل حقيقي عالي السرعة، قم بإعطاء الأولوية لزاوية تلامس تبلغ 25 درجة، وأقفاص بولي أميد خفيفة الوزن أو أقفاص نظرة خاطفة، وتحميل مسبق خفيف، وتزييت الزيت حيث يتجاوز n*dm 500,000. من خلال اتباع النهج المنظم الموضح أعلاه، يمكن للمهندسين تحقيق عمر خدمة طويل وأداء مستقر حتى في ظل سرعات الدوران المطلوبة.
