331138 AG محمل أسطواني مدبب بأربعة صفوف

محامل مدببة ذات أربعة صفوف: تطبيقات الخدمة الشاقة
المحامل الأسطوانية المدببة ذات الأربعة صفوف هي تصميم متخصص يستخدم في المقام الأول لاستيعاب الأحمال الشعاعية العالية للغاية والأحمال المحورية الجزئية. يتم استخدامها بشكل شائع في الآلات الثقيلة مثل مصانع الدرفلة (على سبيل المثال، مصانع الدرفلة الساخنة ذات الأربعة ارتفاعات، ومصانع الدرفلة الباردة) والمطاحن المتفتحة. يتميز تصميمها بوجود بكرات مرتبة على أربع حلقات خارجية مدببة، مما يؤدي إلى سعة تحميل عالية وعمر خدمة أطول. علاوة على ذلك، يمكن تعديل خلوصها مسبقًا عن طريق تعديل الفواصل (أو الحشوات) لتناسب متطلبات التشغيل المختلفة.

Contact Us اتصل بنا
قبلV：30202 محمل أسطواني مدبب بصف واحد التالي：محمل XRT060-NT
  • الوصف
  • المواصفات
  • اتصل بنا

التركيب الهيكلي
· النوع المفتوح: تتكون من ثلاث حلقات خارجية (أكواب)، وحلقتين داخليتين (مخاريط)، وأربعة صفوف من البكرات، وفواصل خارجية، وفاصل داخلي واحد.
· نوع مختوم: يضيف حلقتين مانعتين للتسرب إلى الهيكل الأساسي للنوع المفتوح.

الميزات الرئيسية
· قدرة حمل عالية: تم تصميم ترتيب الأسطوانة المكون من أربعة صفوف لتحمل الأحمال الشعاعية الأكبر بشكل ملحوظ مقارنةً بالمحامل ذات الصف المزدوج.
· مدة الخدمة الممتدة: يؤدي تحسين التشطيب السطحي للأسطوانة وأسطح التلامس لمجرى السباق إلى تعزيز تكوين طبقة تشحيم هيدروستاتيكية/هيدروديناميكية، مما يعزز مقاومة التآكل.
· سهولة التركيب: تم تصميمه عادةً بمقاس فضفاض لسهولة التركيب والإزالة.
· التخليص قابل للتعديل: يتم ضبط الخلوص الداخلي للمحمل مسبقًا أو يمكن ضبطه بدقة من خلال استخدام فواصل الضبط، مما يضمن دقة الدوران وإطالة عمر الخدمة.
· موثوقية عالية: تعمل تصميمات الختم المُحسّنة على منع التلوث الخارجي بشكل فعال مع تقليل الاحتكاك وتوليد الحرارة في نفس الوقت.

التطبيقات الأولية
· مصانع الدرفلة: بكرات العمل في مصانع الدرفلة الساخنة ذات الأربع ارتفاعات ومصانع الدرفلة الباردة، وما إلى ذلك.
· المطاحن المتفتحة: تستخدم في صناعة الصلب لعمليات التفتح والتبليط.
· الآلات الثقيلة: مثل معدات التعدين.

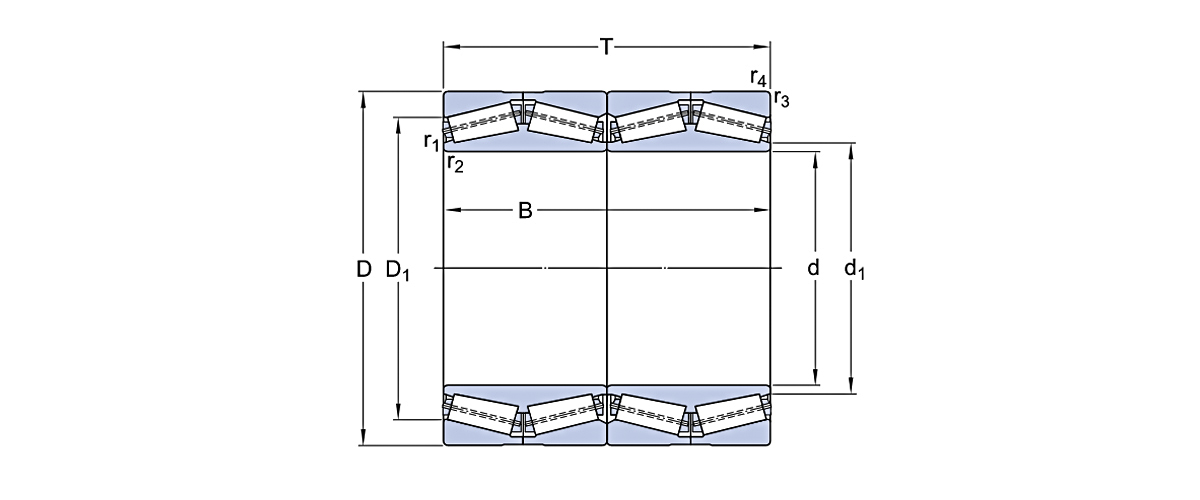

الأبعاد الأساسية تصنيف الحمل الأساسي تقييمات السرعة قداس نموذج
ديناميكي ثابت السرعة المرجعية الحد من السرعة تحمل رقم
د [مم] د [مم] ب [مم] تي [مم] ج [كيلو نيوتن] C0 [كيلو نيوتن] [ص / دقيقة] [ص / دقيقة] [كجم]
139.7 200.025 157.162 160.34 160.34 331138 AG تحمل
177.8 247.65 192.088 192.088 192.088 331480 جرام تحمل
177.8 247.65 192.088 192.088 192.088 BT4-0010 G/HA1C400VA903 تحمل
198.438 284.162 225.425 225.425 225.425 محمل BT4-0027 AG/HA1
206.375 282.575 190.5 190.5 190.5 BT4-0013 G/HA1C400VA903 تحمل
206.375 282.575 190.5 190.5 190.5 محمل BT4-0021 G/HA1
220 295 315 315 315 محمل BT4-0035 E8/C355
220.662 314.325 239.712 239.712 239.712 محمل BT4-0040 E8/C355
240 338 248 248 248 محمل BT4-0020/HA1
241.478 349.148 228.6 228.6 228.6 330782 محمل AG
244.475 327.025 193.675 193.675 193.675 330862 ب تحمل
254 358.775 268.875 268.875 268.875 محمل BT4-0039 E8/C355
266.7 355.6 230.188 228.6 228.6 BT4-0014 G/HA1C400VA903 تحمل
266.7 355.6 230.188 228.6 228.6 محمل BT4B 328209 G/HA1C455
269.875 381 282.575 282.575 282.575 BT4B 331168 ب تحمل
276.225 393.7 269.875 269.875 269.875 BT4-0012 G/HA1C500VA901 تحمل
279.4 393.7 269.875 269.875 269.875 BT4-0011 G/HA1C500VA901 تحمل
279.578 380.898 244.475 244.475 244.475 330540 AG تحمل
280 406.4 298.45 298.45 298.45 محمل BT4-0026 A/PEX
285.75 380.898 244.475 244.475 244.475 330337 AG تحمل
285.75 380.898 244.475 244.475 244.475 BT4-0015 G/HA1C400VA903 تحمل
288.925 406.4 298.45 292.45 292.45 محمل BT4B 331452 جرام/HA1
292.1 422.275 269.875 269.875 269.875 محمل BT4B 331968 BG/HA1
304.648 438.048 280.99 279.4 279.4 331492 تحمل
304.8 501.65 336.55 336.55 336.55 محمل BT4B 328909 G/HA1VA901
304.902 412.648 266.7 266.7 266.7 330758 بي جي تحمل
304.902 412.648 266.7 266.7 266.7 محمل BT4-0004 G/HA1
310 430 310 310 310 محمل BT4-8093 G/HA1VA901
317.5 422.275 269.875 269.875 269.875 330870 بي جي تحمل
317.5 447.675 327.025 327.025 327.025 محمل BT4B 331161 AG/HA4

الأبعاد الأساسية تصنيف الحمل الأساسي تقييمات السرعة قداس نموذج
ديناميكي ثابت السرعة المرجعية الحد من السرعة تحمل رقم
د [مم] د [مم] ب [مم] تي [مم] ج [كيلو نيوتن] C0 [كيلو نيوتن] [ص / دقيقة] [ص / دقيقة] [كجم]
317.5 447.675 327.025 327.025 327.025 محمل BT4B 331161 BG/HA1
317.5 422.275 269.875 269.875 269.875 محمل BT4B 334023 E1/C675
330.2 444.5 301.625 301.625 301.625 محمل BT4B 332647 جرام/HA1
330.302 438.023 247.65 254 254 محمل BT4-8113 E2/C500
333.375 469.9 342.9 342.9 342.9 331381 تحمل
343.052 457.098 254 254 254 محمل BT4-8160 E8/C475
343.052 457.098 254 254 254 محمل BT4-8160 E81/C400
343.052 457.098 254 254 254 محمل BT4-8160 E81/C475
343.052 457.098 254 254 254 محمل BT4B 328817 E1/C475
343.052 457.098 254 254 254 محمل BT4B 328817 EX1/C475
346.075 488.95 358.775 358.775 358.775 محمل BT4B 331228 جرام/HA1C200
347.662 469.9 292.1 292.1 292.1 331092 محمل
347.662 469.9 292.1 292.1 292.1 محمل BT4-8070G/HA1VA901
355.6 488.95 317.5 317.5 317.5 331271 تحمل
355.6 482.6 265.113 269.875 269.875 محمل BT4-8162 E8/C480
355.6 482.6 265.113 269.875 269.875 محمل BT4-8162 E81/C480
355.6 482.6 265.113 269.875 269.875 محمل BT4B 328870 EX1/C300
355.6 488.95 317.5 317.5 317.5 محمل BT4B 328912 E1/C300
355.6 488.95 317.5 317.5 317.5 محمل BT4B 328912 E3/C675
360 510 380 380 380 332059 تحمل
368.3 523.875 382.588 382.588 382.588 331159 محمل
380 560 390 360 360 محمل BT4-8033 G/HA1
380 540 300 300 300 محمل BT4-8086 G/HA1
384.175 546.1 400.05 400.05 400.05 331149 E/C675 تحمل
384.175 546.1 400.05 400.05 400.05 محمل BT4-8025G/HA1C300VA903
384.175 546.1 400.05 400.05 400.05 محمل BT4B 334128/HA1
385.762 514.35 317.5 317.5 317.5 محمل BT4B 334042 E1/C575
395 545 268 288.9 288.9 BT4B 332824 E/C475 تحمل
395 545 268 288.9 288.9 محمل BT4B 332824/HA1
400 600 308 308 308 محمل BT4-8147 جرام/HA1

الأبعاد الأساسية تصنيف الحمل الأساسي تقييمات السرعة قداس نموذج
ديناميكي ثابت السرعة المرجعية الحد من السرعة تحمل رقم
د [مم] د [مم] ب [مم] تي [مم] ج [كيلو نيوتن] C0 [كيلو نيوتن] [ص / دقيقة] [ص / دقيقة] [كجم]
406.4 562 381 381 381 محمل BT4-8126 E1/C575
406.4 546.1 288.925 288.925 288.925 محمل BT4-8161 E8/C500
406.4 546.1 288.925 288.925 288.925 محمل BT4-8161 E81/C500
406.4 546.1 288.925 288.925 288.925 BT4B 328838 BG/HA1VA902 تحمل
406.4 565.15 381 381 381 محمل BT4B 331347 AG/HA1
406.4 546.1 330 330 330 محمل BT4B 334093 BG/HA1VA902
409.575 546.1 334.962 334.962 334.962 محمل BT4B 329004 G/HA1VA901
409.575 546.151 334.962 334.962 334.962 محمل BT4B 331333 E/C350
409.575 546.1 334.962 334.962 334.962 محمل BT4B 331333 E/C575
431.8 571.5 400 400 400 محمل BT4-8067G/HA1VA902
431.8 571.5 336.55 336.55 336.55 محمل BT4B 331226 AG/HA1
431.8 571.5 336.55 336.55 336.55 محمل BT4B 331226 BG/HA1
431.8 571.5 336.55 336.55 336.55 محمل BT4B 331226/HA1
431.8 635 440 355.6 355.6 محمل BT4B 334019 G/HA1
440 650 353.5 353.5 353.5 332313 تحمل
440 580 360 360 360 محمل BT4-8124 E/C550
440 650 353.5 353.5 353.5 محمل BT4B 328944 جرام/HA1VA901
440 590 480 480 480 BT4B 334055 ABG/HA1VA902 تحمل
447.675 635 463.55 463.55 463.55 330608 ج تحمل
450 595 404 404 404 محمل BT4-8044G/HA1VA902
450 595 368 368 368 محمل BT4-8173 E8/C725
450 595 368 368 368 محمل BT4-8173 E81/C725
450 595 404 404 404 محمل BT4B 328365 EX/C725
450 595 368 368 368 محمل BT4B 332773 E/C725
457.2 596.9 276.225 279.4 279.4 331169 بي جي تحمل
457.2 596.9 276.225 279.4 279.4 331169 E/C500 تحمل
457.2 606 381 381 381 محمل BT4-8125 E1/C725
457.2 596.9 276.225 279.4 279.4 BT4B 328827 ABG/HA1VA902 تحمل
460 610 360 360 360 محمل BT4-8111 E2/C725
460 610 360 360 360 محمل BT4B 331977 E/C725

الأبعاد الأساسية تصنيف الحمل الأساسي تقييمات السرعة قداس نموذج
ديناميكي ثابت السرعة المرجعية الحد من السرعة تحمل رقم
د [مم] د [مم] ب [مم] تي [مم] ج [كيلو نيوتن] C0 [كيلو نيوتن] [ص / دقيقة] [ص / دقيقة] [كجم]
460 625 421 421 421 محمل BT4B 332502/HA1
475 600 368 368 368 BT4B 328913 BG/HA1C555 تحمل
479.425 679.45 495.3 495.3 495.3 330886 ب تحمل
482.6 615.95 330.2 330.2 330.2 332096 E/C725 تحمل
482.6 615.95 330.2 330.2 330.2 محمل BT4-8163 E8/C725
482.6 615.95 330.2 330.2 330.2 محمل BT4-8163 E81/C725
482.6 615.95 330.2 330.2 330.2 محمل BT4-8163 E8A/C725
482.6 615.95 330.2 330.2 330.2 محمل BT4B 328842 E1/C325
482.6 647.7 417.512 417.512 417.512 BT4B 331259 BG/HA1C325 تحمل
489.026 634.873 320.675 320.675 320.675 331090 E/C700 تحمل
490 625 385 385 385 محمل BT4-8135 E/C750
500 670 400.05 387.35 387.35 محمل BT4-8056 G/HA1
501.65 711.2 520.7 520.7 520.7 331081 محمل
510 655 377 379 379 محمل BT4-8167 E8/C775
510 655 377 379 379 محمل BT4-8167 E81/C775
520.7 736.6 400.05 400.05 400.05 محمل BT4B 331243 A/HA1
530 680 440 440 440 محمل BT4-8043 G/HA1
540 690 400 400 400 331978 بي جي تحمل
540 690 400 400 400 محمل BT4-8108 E/C625
558.8 736.6 322.265 322.268 322.268 331165 محمل
558.8 736.6 322.265 322.268 322.268 331165 AG تحمل
558.8 736.6 455.612 457.2 457.2 محمل BT4-8022G/HA1VA919
558.8 736.6 409.575 409.575 409.575 محمل BT4B 330993 AG/HA1
558.8 736.6 409.575 409.575 409.575 محمل BT4B 334080 جرام/HA1VA901
560 700 405 405 405 محمل BT4-8153 E/C775
560 920 618 618 618 محمل BT4B 328509/HA4
571.5 812.8 593.725 593.725 593.725 محمل BT4B 332666/HA1
584.2 762 396.875 401.638 401.638 331148 محمل
584.2 730.25 342.9 349.25 349.25 محمل BT4B 331189 E/C600
585.788 771.525 479.425 479.425 479.425 BT4B 328888 BG/HA1VA901 تحمل

الأبعاد الأساسية تصنيف الحمل الأساسي تقييمات السرعة قداس نموذج
ديناميكي ثابت السرعة المرجعية الحد من السرعة تحمل رقم
د [مم] د [مم] ب [مم] تي [مم] ج [كيلو نيوتن] C0 [كيلو نيوتن] [ص / دقيقة] [ص / دقيقة] [كجم]
585.788 771.525 479.425 479.425 479.425 محمل BT4B 331093 BG/HA1
595.312 844.55 615.95 615.95 615.95 محمل BT4B 331300 E/C775
603.25 857.25 622.3 622.3 622.3 331625 تحمل
603.25 857.25 622.3 622.3 622.3 محمل BT4B 331625 E/C800
609.6 787.4 361.95 361.95 361.95 331175 محمل
609.6 787.4 361.95 361.95 361.95 331175 BG/C355 تحمل
609.6 813.562 479.425 479.425 479.425 331925 تحمل
609.6 787.4 361.95 361.95 361.95 محمل BT4B 328871 G/HA1VA901
620 800 363.5 363.5 363.5 محمل BT4B 328510/HA1
625 815 480 480 480 محمل BT4-8031 E/C800
625 815 600 600 600 محمل BT4-8137G/HA1
650 1030 560 560 560 محمل BT4B 332827 AG/HA1
660 1070 648.002 648.002 648.002 محمل BT4B 332833 جرام/HA4
660.4 812.8 365.125 365.125 365.125 331190 تحمل
660.4 812.8 365.125 365.125 365.125 محمل BT4B 331190 BG/HA1
676 910 620 620 620 محمل BT4B 332906/HA4
679.45 901.7 552.45 552.45 552.45 محمل BT4B 334015 BG/HA1VA901
679.45 901.7 635 542.45 542.45 محمل BT4B 334016 AG/HA1VA901
680 930 700 700 700 محمل BT4B 328349/HA1
685.8 876.3 352.425 355.6 355.6 BT4B 328955 ABG/HA1VA902 تحمل
685.8 876 352.425 355.6 355.6 محمل BT4B 331089 CG/HA1
708.025 930.275 565.15 565.15 565.15 محمل BT4-8109 E1/C800
708.025 930.275 565.15 565.15 565.15 BT4B 332098 أ/HA4 تحمل
710 900 410 410 410 331351 تحمل
710 900 410 410 410 محمل BT4B 331351 BG/HA1
710 900 410 410 410 محمل BT4B 331351 E/C775
711.2 914.4 390 390 390 محمل BT4-8139G/HA1
717.55 946.15 565.15 565.15 565.15 332244 تحمل
717.55 946.15 565.15 565.15 565.15 محمل BT4-8069G/HA1VA901
730.25 1035.05 755.65 755.65 755.65 330803 محمل

الأبعاد الأساسية تصنيف الحمل الأساسي تقييمات السرعة قداس نموذج
ديناميكي ثابت السرعة المرجعية الحد من السرعة تحمل رقم
د [مم] د [مم] ب [مم] تي [مم] ج [كيلو نيوتن] C0 [كيلو نيوتن] [ص / دقيقة] [ص / دقيقة] [كجم]
750 950 410 410 410 محمل BT4-8048 E/C725
750 1130 690 690 690 محمل BT4B 328376/HA4
785 1010 600 600 600 محمل BT4-8121 E/C600
825.5 1168.4 844.55 844.55 844.55 محمل BT4B 331066 A/HA4
863.6 1219.1 876.3 889 889 محمل BT4B 330742 A/HA4
863.6 1130.3 669.925 669.925 669.925 محمل BT4B 331123 DG/HA1
877.888 1220 844.55 844.55 844.55 محمل BT4B 332981/HA4
938.212 1270 825.5 825.5 825.5 330726 محمل
1001 1360 800 800 800 محمل BT4B 334031 AG/HA4
1001 1360 800 800 800 BT4B 334031/HA4C1800 تحمل
1070.001 1399.997 889.762 889.762 889.762 محمل BT4B 328100/HA4
1300 1720 840 840 840 محمل BT4-8150 جرام/HA4
287.5 440 330.3 284 284 محمل BT4B 332997 B/HA1
287.5 440 330.3 284 284 محمل BT4B 332997/HA1
368.294 523.875 411.162 366.712 366.712 محمل BT4B 334056 B/HA1
384.175 546.1 437.96 384.175 384.175 محمل BT4B 334048/HA1
391.071 550 428.625 384.175 384.175 محمل BT4B 328305/HA1
400 540 330 295 295 332297 تحمل
400 540 295 330 330 محمل BT4-8050/HA1
406.445 565.201 409.575 365.125 365.125 BT4B 332813 B/HA1C425 تحمل
415.925 590.55 479.96 419.1 419.1 محمل BT4B 334047/HA1
431.8 571.5 366.713 320.675 320.675 331999 تحمل
450 595 388 352 352 محمل BT4-8053/HA1
482.6 647.7 436.5 401.638 401.638 محمل BT4-8052/HA1
555.233 761.873 692.15 536.575 536.575 محمل BT4B 334125/HA1
770 1040 800 650 650 محمل BT4B 334099/HA4
872.769 1181.1 714.375 628.65 628.65 محمل BT4B 332786/HA4
872.847 1181.1 714.375 628.65 628.65 BT4B 328956/HA4 تحمل
[#الإدخال#]

المنتجات الموصى بها

هندسة مستقبل الحركة
حول UKL
Founded in 2020, UKL Bearing Manufacturing Co., Ltd. (Wuxi) is China 331138 AG محمل أسطواني مدبب بأربعة صفوف suppliers and OEM/ODM 331138 AG محمل أسطواني مدبب بأربعة صفوف company, an integrated industrial and trading enterprise that focuses on precision manufacturing, combining R&D, production, and sales.
The company specializes in high-performance bearing solutions, providing technical support for global industries with exceptionally high demands for precision and reliability.

With more than 200 skilled professionals and a fully modernized production base, UKL’s facilities cover the entire manufacturing process — forging, annealing, turning, heat treatment, grinding, and automated assembly.
Leveraging over 15 years of OEM/ODM export experience, UKL responds quickly to customer needs, offering flexible and customized services for clients across Europe, Asia, Africa, and the Middle East.

Ukl Bearing Manufacturing Co.,Ltd المزيد عنا Ukl Bearing Manufacturing Co.,Ltd
  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    سنوات

    تجربة الصناعة

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    التنوع النموذجي

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    عدد الموظفين

  • Ukl Bearing Manufacturing Co.,Ltd

    0

    $

    قيمة الصادرات السنوية

Ukl Bearing Manufacturing Co.,Ltd
شهادة الشرف
أخبار
محامل مدبب Industry knowledge
