ما الذي يجعل SI5TK Bearing هو الحل المثالي الذي لا يحتاج إلى صيانة للروابط المصغرة؟

فهم محمل SI5TK في أنظمة الحركة الدقيقة

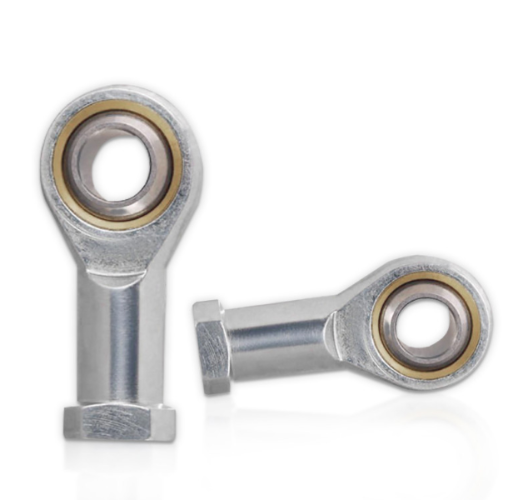

عندما يبحث المهندسون والمتخصصون في المشتريات عن طرف قضيب مدمج ذاتي التشحيم يلغي الحاجة إلى التشحيم المستمر، تحمل SI5TK كثيرا ما يظهر كنقطة مرجعية. ينتمي طرف القضيب المصغر هذا إلى سلسلة سي5ت/ك، وهي عائلة من المحامل الكروية الكاملة ذاتية التشحيم والمصممة للحركة المتأرجحة منخفضة السرعة. على عكس الوصلات المعدنية التقليدية التي تتطلب تزييتًا دوريًا، تدمج هذه الوحدة بطانة مركبة PTFE مباشرة في مجرى السباق الكروي. والنتيجة هي مكون لا يحتاج إلى صيانة ويتناسب مع التجميعات الضيقة دون التضحية بقدرة التحميل أو مرونة المحاذاة.

توفر هذه المقالة تحليلًا فنيًا مفصلاً لنهاية قضيب SI5TK، بما في ذلك مخطط الأبعاد الكامل وتركيب المواد والحدود البيئية وسيناريوهات التطبيق. يتم تضمين كل معلمة من ورقة بيانات الشركة المصنعة حتى تتمكن من اتخاذ قرار اختيار مستنير دون الرجوع إلى مصادر متعددة.

أبعاد المحمل SI5TK والمواصفات التفصيلية

يتم تحديد الغلاف الأبعاد لمحمل SI5TK من خلال التجويف 5 مم والخيط الداخلي M5x0.8. تملي هاتان الميزتان كيفية تركيب نهاية القضيب على أعمدة التزاوج والقضبان الملولبة. يسرد الجدول أدناه كل الأبعاد الهامة بالملليمتر، بما يتوافق مع ورقة البيانات القياسية لسلسلة SI5T/K.

تعد زاوية الميل المسموح بها البالغة 13 درجة شخصية رئيسية. وهذا يعني أن نهاية قضيب SI5TK يمكن أن تعوض عن المحاذاة غير الصحيحة بين العمود والإسكان دون ربط. يشير تصنيف الحمل الديناميكي البالغ 5.7 كيلو نيوتن والتصنيف الثابت 6.0 كيلو نيوتن إلى أن هذا المحمل مخصص للأحمال الخفيفة إلى المتوسطة، بما يتوافق مع وزنه البالغ 16 جرامًا وبصمته المصغرة.

المعلمات المادية والبيئية لمحمل SI5TK

يعتمد أداء أي طرف قضيب على المواد المستخدمة في بنائه. يجمع محمل SI5TK بين هيكل من الفولاذ الكربوني وكرة فولاذية صلبة وبطانة مركبة من مادة PTFE. تؤدي كل طبقة وظيفة محددة في مقاومة التآكل، والحماية من التآكل، والتشحيم الذاتي.

تكوين المواد

• جسم نهاية القضيب: فولاذ كربوني، مطلي بالزنك لمنع الصدأ.
• الكرة الداخلية: فولاذ يحمل GC15، مروي إلى HRC 58-64، مع طلاء بالكروم الصلب على السطح الكروي.
• زوج الاحتكاك المنزلق: الفولاذ بالإضافة إلى بطانة مركبة من مادة PTFE، مما يسمح بالتشحيم الذاتي بدون زيت.

يعمل طلاء الكروم الصلب على الكرة على تقليل الاحتكاك ومقاومة التآكل، بينما تنقل بطانة PTFE طبقة رقيقة من البولي تترافلوروإيثيلين على سطح الكرة أثناء التشغيل. فيلم النقل هذا هو ما يجعل محمل SI5TK خاليًا من الصيانة.

درجة حرارة التشغيل وحدود الحركة

• درجة حرارة العمل: -30 درجة مئوية إلى 80 درجة مئوية، مع التعرض على المدى القصير حتى 120 درجة مئوية.
• نوع الحركة: تذبذب منخفض السرعة وتعويض الميل بزاوية صغيرة. غير مناسب للدوران المستمر عالي السرعة.

هذه الحدود مهمة لمهندسي التصميم. إذا كان التطبيق يتطلب دورانًا مستمرًا أو سرعات أعلى من بضع مئات من الدورات في الدقيقة، فيجب تحديد نوع محمل مختلف. تم تحسين SI5TK للحركة الترددية أو المتأرجحة حيث يجب أن يتم محاذاة المفصل ذاتيًا تحت الحمل.

مزايا المنتج وفوائد التصميم

توفر نهاية قضيب SI5TK العديد من المزايا العملية التي تقلل من وقت التجميع وتكاليف الصيانة على المدى الطويل. تلخص القائمة التالية الفوائد الأساسية الواردة في ورقة البيانات الفنية.

1. التشحيم الذاتي بدون صيانة: تلغي البطانة المركبة PTFE الحاجة إلى التزييت أو فوهات الزيت أو تركيبات الشحوم. يمكن تركيب المحمل واستخدامه على الفور.
2. تعويض الاختلال الكبير: تعمل زاوية الميل القصوى البالغة 13 درجة على تعويض أخطاء التثبيت، وتسمح بانحراف العمود، وتمنع تحميل الحافة.
3. مدمجة وخفيفة الوزن: بفضل شكلها المصغر ووزنها الذي يبلغ حوالي 16 جرامًا فقط، فهي تناسب الهياكل الميكانيكية خفيفة الوزن.
4. قدرة تحميل موثوقة: تتعامل الكرة الصلبة والجسم المطلي بالزنك مع الأحمال الشعاعية والمحورية والمجمعة في التطبيقات المتأرجحة.
5. مقاومة التآكل السطحي: طلاء الزنك على الجسم والكروم الصلب على الكرة يقاوم الصدأ والهجوم البيئي.
6. تجميع بسيط: تتيح الخيوط الداخلية والجسم المدمج سهولة التركيب. الخيط الأيمن قياسي؛ الخيط الأيسر SI5TL/K متاح لتعديل طول نمط وصلة المقطورة.
7. أنظف من البدائل المشحمة بالزيت: بالمقارنة مع نهايات القضبان المشحمة بالزيت، فإن SI5TK لا تحتوي على فوهة زيت، مما يجعلها أكثر إحكاما ومناسبة للمعدات المغلقة أو الحساسة للزيت.

هذه المزايا تأتي مع قيود محددة. محمل SI5TK غير مصمم للدوران المستمر عالي السرعة. كما أن بطانة PTFE ليست مناسبة للضغط العالي للغاية أو البيئات الملوثة بشدة بالغبار الكاشطة. يعد اختيار المحمل الصحيح لظروف التشغيل أمرًا ضروريًا لعمر الخدمة الطويل.

سيناريوهات التطبيق النموذجية لمحمل SI5TK

ينتمي SI5TK إلى فئة مفاصل عين السمكة المصغرة منخفضة الحمل، والتي تستخدم غالبًا في الروابط وقضبان الدفع وآليات السحب. مجالات التطبيق التالية نموذجية.

• معدات الأتمتة: آليات تنفيذية صغيرة، أسطوانات هوائية، قضبان دفع مؤازرة مصغرة، وصلات قابلة للتعديل.
• الروبوتات والنماذج: الروبوتات التعليمية، ومفاصل الأذرع الآلية، وروابط نماذج الطيران والسباق.
• التعبئة والتغليف والآلات الخفيفة: آليات التأرجح الصغيرة، وشد قضبان السحب.
• تجهيزات المختبرات والأدوات: دعامات قابلة للتعديل، وآليات دفع وسحب صغيرة.
• الآلات العامة: نهايات أسطوانات هيدروليكية مصغرة، ووصلات أجهزة اللياقة البدنية، وأجهزة الاختبار.

في كل هذه الحالات، يوفر محمل SI5TK نقطة محورية مدمجة ذاتية المحاذاة ولا تتطلب أي تزييت. يقبل الخيط الداخلي M5x0.8 القضبان الملولبة القياسية المترية، مما يجعل من السهل دمجها في التصميمات الحالية.

نظرة عامة على سلسلة SI5T/K ودليل الاختيار

محمل SI5TK هو جزء من سلسلة SI5T/K من محامل نهاية قضيب التشحيم الذاتي الكاملة. تتضمن السلسلة العديد من أحجام التجويف ومواصفات الخيط. يساعد فهم السلسلة عند اختيار حجم مختلف لمشروع ذي صلة.

تشير اللاحقة L إلى الخيط الأيسر، على سبيل المثال SI5TL/K. تعتبر الخيوط اليسرى مفيدة في مجموعات وصلة المقطورة حيث يؤدي تدوير طرف القضيب إلى ضبط الطول الإجمالي. تتوفر أيضًا إصدارات الفولاذ المقاوم للصدأ مع اللاحقة X للتطبيقات التي تتطلب مقاومة أعلى للتآكل. تتيح خيارات السلسلة هذه للمصممين توحيد تقنية نهاية قضيب التشحيم الذاتي نفسها عبر مجموعة من أحجام الماكينات.

نصائح الاختيار لتحمل SI5TK

• استخدم محمل SI5TK للحركة الترددية منخفضة السرعة فقط. إنها غير مناسبة للدوران المستمر عالي السرعة.
• بالنسبة لأحمال العمل الفعلية، يوصى باستخدام ما لا يزيد عن ثلث معدل الحمل الثابت كهامش أمان. بالنسبة لـ SI5TK، هذا يعني الحفاظ على أحمال التشغيل المستمرة أقل من 2.0 كيلو نيوتن تقريبًا.
• قم بتأكيد اتجاه الخيط المطلوب بواسطة التجميع. الخيط الأيمن قياسي؛ حدد الخيط الأيسر إذا لزم الأمر.
• النظر في نطاق درجة حرارة التشغيل. تتعامل الوحدات القياسية مع -30 درجة مئوية إلى 80 درجة مئوية، مع قمم قصيرة المدى تصل إلى 120 درجة مئوية.
• تجنب الغبار الكاشطة وبيئات الضغط العالي التي يمكن أن تلحق الضرر ببطانة PTFE.

الأسئلة المتداولة حول محمل SI5TK

Q1: ما هو حجم خيط محمل SI5TK؟

يستخدم محمل SI5TK خيطًا داخليًا M5x0.8 بدقة 6H. هذا خيط رفيع متري قياسي يقبل القضبان والمسامير الملولبة M5.

Q2: هل يحمل SI5TK اليد اليسرى أم اليمنى؟

يحتوي SI5TK القياسي على خيط أيمن. يتوفر إصدار الخيط الأيسر كـ SI5TL/K. يتيح استخدام طرف قضيب يمين وطرف يسار في الوصلة تعديل الطول عن طريق تدوير قضيب التوصيل.

Q3: هل يتطلب محمل SI5TK التشحيم؟

لا، إن محمل SI5TK عبارة عن طرف قضيب تشحيم ذاتي لا يحتاج إلى صيانة. تلغي البطانة المركبة PTFE الحاجة إلى الزيت أو الشحوم. لا تحتوي على فوهة زيت ويمكن تركيبها واستخدامها مباشرة.

Q4: ما هي أقصى زاوية ميل لمحمل SI5TK؟

زاوية الميل المسموح بها هي 13 درجة. يسمح هذا للمحمل بالتعويض عن المحاذاة غير الصحيحة بين العمود والإسكان دون ربط أو تحميل الحافة.

س 5: ما هي تصنيفات الحمل لمحمل SI5TK؟

معدل الحمل الديناميكي هو 5.7 كيلو نيوتن ومعدل الحمل الثابت هو 6.0 كيلو نيوتن. للتشغيل المستمر، يوصى بإبقاء حمل العمل ضمن ثلث التصنيف الثابت، أي حوالي 2.0 كيلو نيوتن.

س 6: هل يمكن استخدام محمل SI5TK في التطبيقات عالية السرعة؟

لا، لقد تم تصميم محمل SI5TK لحركة التأرجح والإمالة منخفضة السرعة. إنها غير مناسبة للدوران المستمر عالي السرعة. تم تحسين بطانة PTFE وتصميم الزوج الكروي للحركة الترددية.

س 7: ما هو نطاق درجة حرارة التشغيل لمحمل SI5TK؟

يعمل محمل SI5TK القياسي من -30 درجة مئوية إلى 80 درجة مئوية، مع تعرض قصير المدى يصل إلى 120 درجة مئوية. قد تؤدي درجات الحرارة المرتفعة إلى تدهور بطانة PTFE وتقليل عمر الخدمة.

س 8: ما هي المواد المستخدمة في محمل SI5TK؟

جسم نهاية القضيب مصنوع من الفولاذ الكربوني مع طلاء الزنك. الكرة الداخلية مصنوعة من الفولاذ المحمل GC15، ومروي إلى HRC 58-64، مع سطح كروي مطلي بالكروم الصلب. جهة الاتصال المنزلقة مصنوعة من الفولاذ بالإضافة إلى بطانة مركبة PTFE.
