فهم مزايا الصلابة وسعة الحمولة للمحامل الأسطوانية المتقاطعة RB2508
التحدي الهندسي: الدقة تحت القيود
تواجه الأنظمة الروبوتية الحديثة مفارقة هندسية: يجب على المصممين تحقيق دقة غير مسبوقة في المساحات المضغوطة بشكل متزايد مع إدارة الأحمال المعقدة ومتعددة الاتجاهات في نفس الوقت. تتطلب الروبوتات الصناعية التي تعمل في مهام التصنيع والتجميع والدقة مفاصل تحافظ على التكرار على مستوى الميكرون حتى في ظل ظروف التحميل المتغيرة. لقد دفع هذا التحدي الابتكار في مجال تكنولوجيا التحمل، وتحديدًا نحو الحلول التي تجمع بين وظائف حمل الأحمال المتعددة في مكونات واحدة موفرة للمساحة.

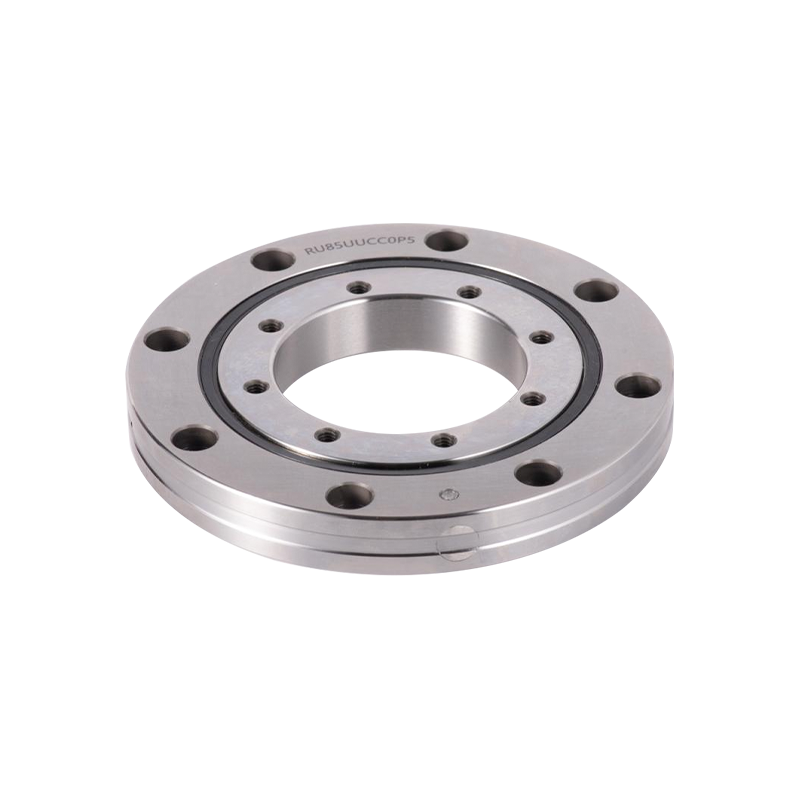

ال تحمل RB2508 يمثل طفرة في تصميم المحمل الأسطواني المتقاطع. بأبعاد التجويف 25 ملم، والقطر الخارجي 41 ملم، والعرض 8 ملم، يوفر هذا المكون المدمج خصائص الصلابة وسعة التحميل التي تتجاوز حلول المحامل التقليدية الأكبر بكثير. يعد فهم الأسس التقنية لميزة الأداء هذه أمرًا ضروريًا للمهندسين الذين يقومون بتصميم الأنظمة الروبوتية من الجيل التالي.
يستكشف هذا الفحص الشامل المبادئ الهندسية وراء الأداء الفائق لـ RB2508، وقدراته على التعامل مع الأحمال عبر محاور متعددة، وتكامله العملي في التطبيقات الآلية المتقدمة. من خلال تحليل هندسة الأسطوانة المتقاطعة وآليات التحميل المسبق، نكشف لماذا أصبح هذا المحمل هو الحل المفضل للبيئات الصناعية الصعبة.
هندسة المحامل المتقاطعة: أساس الصلابة الفائقة
فهم تكوين الأسطوانة المتقاطعة
تستخدم المحامل الكروية التقليدية عناصر دوارة كروية مرتبة في مجاري مائية دائرية، مما يخلق نقطة اتصال بين كل كرة وسطح مجرى السباق الخاص بها. هذه الهندسة، على الرغم من أنها مناسبة للتطبيقات ذات التحميل أحادي الاتجاه في الغالب، إلا أنها تظهر قيودًا متأصلة عند تعرضها لأحمال شعاعية ومحورية وعزمية مجتمعة في وقت واحد. تعمل نقطة الاتصال على تركيز الضغط على مناطق صغيرة، مما يحد من سعة الحمولة ويساهم في توافق التحمل تحت الحمل.
تعيد المحامل الأسطوانية المتقاطعة تصور هذه البنية بشكل أساسي. بدلاً من العناصر الكروية في السباقات الدائرية، تستخدم المحامل الأسطوانية المتقاطعة عناصر تدحرج أسطوانية موضوعة بزوايا 90 درجة للبكرات المجاورة داخل نفس حلقة المحمل. يؤدي هذا الترتيب العمودي إلى إنشاء واجهات اتصال خطية متعددة، حيث تتصل كل بكرة بمجرى السباق الخاص بها على طول سطح ممتد بدلاً من نقطة.
مزايا الاتصال الخطي: توزيع الضغط وسعة التحميل
ال line contact geometry delivers several critical performance advantages:
- يؤدي توزيع الحمل عبر مناطق الاتصال الممتدة إلى تقليل تركيزات الضغط القصوى، مما يتيح سعة تحميل أعلى داخل الأظرف المدمجة
- يسمح قبول الحمل متعدد الاتجاهات للمحمل الفردي بالتعامل مع الأحمال الشعاعية على محورين متعامدين، والأحمال المحورية، والأحمال اللحظية في وقت واحد
- يعمل تقليل إجهاد التلامس على إطالة عمر كلال التحمل، وهو أمر مهم بشكل خاص للتطبيقات الآلية عالية الدورة
- تعمل استجابة الصلابة المحسنة على تقليل الانحراف تحت الحمل، وهو أمر بالغ الأهمية لدقة تحديد المواقع
بالنسبة لـ RB2508 على وجه التحديد، يعني تكوين الاتصال الخطي هذا أن محمل أسطواني متقاطع يبلغ قطره 25 ملم يمكنه إدارة أحجام الحمولة التي قد تتطلب ترتيبات محمل تقليدية أكبر بكثير. يمكن دمج مجموعة معصم الروبوت الصناعية النموذجية التي قد تتطلب ثلاثة أنواع منفصلة من المحامل (محمل كروي شعاعي، ومحمل كروي الدفع، ومحمل دعم الحمل اللحظي) في وحدة RB2508 واحدة.
ال Preload Mechanism: Eliminating Clearance, Maximizing Stiffness
السمة المميزة للمحامل الأسطوانية المتقاطعة عالية الدقة هي نظام التحميل المسبق المتكامل. تعمل المحامل القياسية بخلوص قابل للقياس - وهي فجوة صغيرة بين العناصر المتدحرجة والمجاري المائية التي تسمح للمحمل بالعمل دون ربط. وهذا الخلوص، الذي يتم قياسه عادةً بعشرات الميكرومترات، يخلق امتثالًا متأصلًا. عندما يتعرض مفصل الروبوت للحمل، ينحرف المحمل قليلاً عندما تنفصل العناصر المتدحرجة والمجاري المائية قبل إعادة تثبيته تحت اتجاه الحمل.
ال RB2508 preload mechanism eliminates this deflection source through spring-based compression forces. Wave springs or disc springs integrated into the bearing outer ring apply controlled compressive force, maintaining constant contact between all rolling elements and both inner and outer raceways regardless of load direction. This preload creates a fundamentally rigid structure where bearing stiffness approaches that of a solid metal ring rather than a mechanical assembly.
ال preload force in RB2508 bearings typically ranges from 400 to 600 Newtons, optimized to provide maximum rigidity without inducing excessive friction or accelerated wear. This preload value represents a carefully engineered balance: insufficient preload allows unwanted clearance and reduced stiffness; excessive preload generates unnecessary friction, heat, and lubricant degradation.
تحليل سعة التحميل: فهم أداء RB2508 عبر محاور متعددة
تقييمات التحميل الديناميكي وسياق التطبيق
يتم تحديد سعة حمل المحمل من خلال تقييمات الحمل الديناميكية - حجم الحمولة الذي سيكمل عنده المحمل مليون دورة قبل أن يبدأ تشظي التعب. تشتمل مواصفات RB2508 على تقييمات حمل ديناميكية متعددة تعكس قدرتها متعددة الاتجاهات:
| اتجاه التحميل | التصنيف الديناميكي (نيوتن) | سياق التطبيق النموذجي |
|---|---|---|
| تحميل شعاعي | 3500 | عمودي على محور التحمل |
| الحمل المحوري | 1,980 | على طول محور التحمل |
| تحميل لحظة | 180 نيوتن متر | لحظة الميل أو الانحناء |
سياق حجم الحمل العملي
لوضع هذه التصنيفات في سياقها: يخلق ذراع الروبوت التعاوني الذي يبلغ وزنه 5 كيلوغرامات والذي يمتد 500 ملم من مفصل المعصم حمولة ثانية تبلغ حوالي 25 نيوتن متر عند محمل المفصل عندما يمتد الذراع أفقيًا. توفر سعة العزم التي تبلغ 180 نيوتن متر في RB2508 عامل أمان يبلغ 7 أضعاف هذا الحمل - وهو هامش كبير لقوى التسارع الديناميكية، وتحميل الصدمات، وتغييرات الأداة. تميز قدرة اللحظة الاستثنائية هذه المحامل الأسطوانية المتقاطعة عن جميع أنواع المحامل التقليدية ذات الحجم المماثل.
ال dynamic load ratings assume operation at 100 RPM. Robot joints typically operate at 20-80 RPM during normal motion profiles, reducing bearing stress compared to the rating basis. This speed margin translates to extended bearing life in practical applications. A bearing selected for 3,500 Newton dynamic load at 100 RPM will reliably handle the same load at 40 RPM for substantially longer operational life.
سيناريوهات التحميل المجمعة: ميزة RB2508
نادرًا ما يتكون التحميل المشترك للروبوت من قوة شعاعية نقية أو قوة محورية نقية أو عزم نقي. وبدلاً من ذلك، تتعرض المفاصل للتحميل المتزامن عبر محاور متعددة. خذ بعين الاعتبار مفصل كتف روبوتي يدعم ذراعًا أفقيًا مع جسم ممسوك يبتعد عن الخط المركزي للمفصل:
- الحمل الشعاعي من وزن الذراع والحمولة يخلق قوة هبوطية متعامدة مع محور الذراع
- الحمل المحوري الناتج عن تغييرات الأداة وتغيرات موضع الحمولة الصافية الرأسية
- الحمل اللحظي من مسافة الإزاحة بين محور المفصل ومركز ثقل الحمولة
يستوعب محمل RB2508 الفردي جميع مكونات الحمل الثلاثة داخل غلاف التصميم الخاص به. تتطلب الحلول التقليدية عادةً مجموعات محامل متعددة مرتبة في تكوينات مبيت معقدة. تقبل بنية الأسطوانة المتقاطعة RB2508 الأحمال المجمعة من خلال ترتيب العناصر المتقاطعة المتكامل، مما يلغي الحاجة إلى آليات توزيع الحمل الخارجية.
الصلابة: قياس وفهم أداء RB2508
صلابة المحمل: معلمة الهندسة الدقيقة
يتم قياس الصلابة في تطبيقات المحامل على أنها صلابة - مقاومة الانحراف تحت الحمل المطبق. يتم التعبير عن الصلابة رياضيًا بتقسيم الحمل على الانحراف، ويتم قياسه بوحدات نيوتن لكل ميكرومتر. المحمل ذو الصلابة العالية يقاوم الانحراف، ويحافظ على موضعه بشكل أكثر دقة تحت الحمل.
ال RB2508's stiffness characteristics vary by load direction. Typical values include:
- الصلابة الشعاعية: حوالي 50-70 نيوتن/ميكرومتر (اعتمادًا على إعداد التحميل المسبق)
- الصلابة المحورية: حوالي 30-50 نيوتن/ميكرومتر
- الصلابة اللحظية: حوالي 15-20 نيوتن متر/ميليراديان
الse stiffness values represent a 4-8 times improvement over equivalent-sized ball bearings, and a 2-3 times improvement over larger tapered roller bearing sets. This stiffness advantage translates directly to precision: a robot joint equipped with an RB2508 bearing exhibits positional repeatability within plus or minus 0.1 millimeters, compared to plus or minus 0.4 millimeters for conventional bearing solutions in similar size classes.
استقرار درجة الحرارة واتساق التحميل المسبق
تحمل صلابة تعتمد على درجة الحرارة. مع زيادة درجة حرارة المحمل، تقل لزوجة مادة التشحيم وتتضاءل قوى التحميل المسبق للزنبرك، مما يقلل من الصلابة الكلية. تم تصميم آلية التحميل المسبق المستندة إلى الزنبرك في RB2508 لتقليل هذا التدهور إلى الحد الأدنى. يتم اختيار النوابض الموجية الموجودة في الحلقة الخارجية للمحمل للمواد ذات معاملات التمدد الحراري المنخفضة للغاية، مما يحافظ على قوة التحميل المسبق في حدود زائد أو ناقص 5 بالمائة عبر نطاق تشغيل المحمل الذي يتراوح من سالب 10 إلى زائد 80 درجة مئوية.
يضمن هذا الاستقرار الحراري أن يحافظ مفصل الروبوت على دقة متسقة سواء كان يعمل أثناء ظروف بدء التشغيل في الصباح البارد أو بعد تشغيل دورة الخدمة العالية الممتدة مما يؤدي إلى توليد درجات حرارة مرتفعة للمحامل. تواجه المحامل التقليدية تباينًا أكبر في الصلابة عبر نطاقات درجات الحرارة، مما يؤدي إلى انحراف موضعي أثناء جلسات التشغيل الممتدة - وهو قيد بالغ الأهمية تم التخلص منه من خلال تصميم التحميل المسبق لـ RB2508.
التميز في التصنيع: كيف يحقق RB2508 أداءً فائقًا
التصنيع الدقيق: من المواد الخام إلى المحمل النهائي
شركة UKL Bearing Manufacturing Co., Ltd. (Wuxi)، وهي مؤسسة صناعية وتجارية متكاملة متخصصة في حلول المحامل الدقيقة، توضح عملية التصنيع الشاملة المطلوبة لإنتاج محامل تلبي مواصفات RB2508. باعتباره مصنعًا احترافيًا للمحامل يجمع بين البحث والتطوير والإنتاج والمبيعات، فإن نهج UKL يجسد دقة التصنيع التي يتطلبها إنتاج المحامل الأسطوانية المتقاطعة الحديثة.
ال RB2508 manufacturing journey begins with material selection. Through-hardened bearing steel is specified for both rolling elements and raceways, ensuring consistent hardness throughout the component cross-section. This material choice prevents subsurface fatigue cracking that compromises bearings where hardness varies between surface and interior regions. Surface treatments including precision grinding achieve roughness values below 0.2 micrometers, reducing friction and extending bearing life.
تتطلب عمليات التصنيع للمحامل الأسطوانية المتقاطعة دقة استثنائية. يتضمن تسلسل تصنيع المحامل الكامل ما يلي:
- تزوير وتليين المواد الخام لإنشاء هيكل المادة وتخفيف الضغوط الداخلية
- تعمل عمليات الخراطة على تحديد أقطار خارجية وأقطار أولية ضمن تفاوتات تزيد أو تقل عن 0.5 ملم
- دورات المعالجة الحرارية تصل المواد إلى الصلابة المحددة (عادةً 60-65 HRC لمكونات RB2508)
- عمليات طحن دقيقة تحقق الأبعاد النهائية ضمن تفاوتات تزيد أو تقل عن 0.01 ملم والتشطيبات السطحية أقل من 0.15 ميكرومتر
- يتطلب وضع الأسطوانة المتقاطعة وتكامل زنبرك التحميل المسبق تركيبًا متخصصًا والتحقق من الجودة
- التجميع الآلي لمكونات المحامل مع قياس دقيق في كل مرحلة
ضمان الجودة: التحقق من مواصفات الأداء
تتحقق مرافق تصنيع المحامل التي تستخدم أنظمة الجودة الحديثة من أداء RB2508 من خلال بروتوكولات الفحص والاختبار المتعددة. يخضع كل محمل إلى:
- فحص الأبعاد باستخدام معدات قياس دقيقة للتحقق من التجويف والقطر الخارجي والعرض ضمن التفاوتات المحددة
- يضمن قياس الاستدارة والنفاذ أن تكون حلقات المحمل متحدة المركز تمامًا، وهو أمر بالغ الأهمية للتطبيقات الدقيقة
- يؤكد قياس قوة التحميل المسبق أن آليات الزنبرك توفر قوى ضغط محددة
- اختبار الضوضاء والاهتزاز تحت الحمل لاكتشاف عيوب التصنيع التي قد تؤثر على الأداء
- الrmal cycling tests simulating temperature variations encountered in field applications
تشمل قاعدة الإنتاج الحديثة بالكامل لشركة UKL، والتي يعمل بها أكثر من 200 متخصص ماهر، عملية التصنيع بأكملها تحت سيطرة منشأة واحدة. ويضمن هذا التكامل الرأسي الاتساق وإمكانية التتبع والاستجابة السريعة لمتطلبات المواصفات. يحمل كل محمل يتم شحنه وثائق تتحقق من مطابقته لمواصفات الأبعاد والتحميل المسبق والأداء.
سلسلة RB مقابل سلسلة RU: فهم تمايز التصميم
RB2508: بنية التحميل المسبق للحلقة الخارجية
ال RB2508 belongs to the RB series family, characterized by preload mechanisms integrated into the bearing outer ring. Wave springs or disc springs compressed between the outer ring and bearing housing apply compressive force that maintains contact between crossed rollers and outer-ring raceways. This architecture offers several distinct advantages for robot joint applications:
- يوفر التحميل المسبق للحلقة الخارجية خصائص صلابة شعاعية ممتازة ضرورية لدعم وزن الذراع والحمولات
- يعمل دمج زنبرك التحميل المسبق في الحلقة الخارجية على تبسيط متطلبات تصميم السكن مقارنةً بأنظمة التحميل المسبق للحلقة الداخلية
- تظل خصائص التحميل المسبق التي يمكن التنبؤ بها ثابتة عبر الدورات الحرارية بسبب الاختيار الدقيق للمواد الزنبركية
- إمكانية الوصول إلى تعديلات تحمل السكن أثناء التكامل في التجميعات المشتركة للروبوت
سلسلة RU: بنية التحميل المسبق للحلقة الداخلية
ال RU series employs preload mechanisms integrated into the bearing inner ring. Preload springs compressed between the inner ring and the bearing housing apply compressive force to inner-ring elements. This alternative approach provides:
- أقصى ضغط للقطر الخارجي، مفيد للتطبيقات التي تكون فيها مساحة الحلقة الخارجية مقيدة بشدة
- يتيح تكوين التركيب بالحلقة الداخلية ترتيبات إسكان فريدة في التطبيقات المتخصصة
- خصائص توزيع الحمل البديلة المناسبة لتطبيقات معينة سائدة في التحميل اللحظي
إرشادات الاختيار: RB2508 لتطبيقات الروبوت المشتركة
بالنسبة لمفاصل الروبوت الصناعية القياسية، وتجميعات الروبوت التعاونية، وتطبيقات تحديد المواقع الدقيقة، فإن سلسلة RB (بما في ذلك RB2508) تتفوق عادةً على بدائل سلسلة RU. توفر بنية التحميل المسبق للحلقة الخارجية لمحامل RB صلابة شعاعية فائقة - وهو المطلب الحاسم لدعم هياكل الذراع والحمولات. تجد سلسلة RU التطبيق المفضل في تصميمات حلقات الدوران وتكوينات القرص الدوار المتخصصة حيث تنطبق متطلبات توزيع الحمل المختلفة.
ال RB2508 محامل أسطواني متقاطعة يمثل التكوين الأمثل لمفاصل الروبوت التي تتطلب سعة تحميل شعاعية، وسعة تحميل محورية، وسعة تحميل لحظية، وقابلية تكرار موضعية استثنائية داخل غلاف مدمج مقاس 25 × 41 × 8 ملم.
تصميم التكامل: تحسين أداء مفصل الروبوت باستخدام RB2508
متطلبات التسامح مع السكن والدقة الملائمة
يعتمد أداء التحمل بشكل أساسي على جودة تصميم السكن. لا تتحقق الصلابة الفائقة وقدرة التحميل لـ RB2508 بشكل كامل إلا عند دمجها في مبيتات تلبي مواصفات التسامح الصارمة:
| ميزة الإسكان | درجة التسامح | القيمة النموذجية | تأثير الأداء |
|---|---|---|---|
| تتحمل الحلقة الخارجية | ح7 | 41 0.025 ملم | المقاس الضيق يمنع الحركة الشعاعية |
| تتحمل الحلقة الداخلية | ص5 | 25 -0.05 ملم | يحافظ على التركيز والجريان |
| تشغيل التجويف الخارجي | تير 0.05 ملم | إجمالي الجريان المشار إليه | يضمن تحمل تركيز الحلقة |
| تشغيل التجويف الداخلي | تير 0.03 ملم | إجمالي الجريان المشار إليه | يمنع توازن العناصر المتداول |
استراتيجية التشحيم: الحفاظ على الأداء عبر ظروف التشغيل
ال RB2508's preload design creates relatively low friction compared to conventional bearings, but demands precise lubrication management. Robot joint applications typically employ one of two lubrication approaches:
أنظمة تشحيم الزيت والهواء: يحمل الهواء المضغوط قطرات زيت دقيقة إلى المحمل على فترات زمنية محددة. يقلل هذا الأسلوب من سحب المحمل، ويحافظ على درجة حرارة ثابتة، ويطيل عمر خدمة المحمل. تناسب أنظمة الزيت والهواء التطبيقات المستمرة أو عالية السرعة حيث تكون الإدارة الحرارية أمرًا بالغ الأهمية. يزيد تعقيد التركيب مقارنة بالتزييت بالشحم، لكن مزايا الأداء تبرر الجهد الهندسي الإضافي للتطبيقات الصعبة.
التشحيم القائم على الشحوم: تستخدم تصميمات المحامل المختومة تركيبات شحم اصطناعية توفر تشحيمًا طويل الأمد بأقل قدر من الصيانة. يعمل تشحيم الشحوم على تبسيط عملية التثبيت وهو مناسب لتطبيقات وصلات الروبوت المغلقة التي تعمل بسرعات معتدلة (أقل من 300 دورة في الدقيقة). وتشمل المقايضات احتكاكًا أعلى قليلاً وتوليد الحرارة المقابلة مقارنة بأنظمة النفط.
الrmal Management and Temperature Control
تولد المحامل المحملة مسبقًا حرارة أكثر من التصميمات القائمة على الخلوص، خاصة عند السرعات العالية. يتضمن التصميم الفعال لمفصل الروبوت استراتيجيات الإدارة الحرارية:
- تعمل مواد غلاف الألومنيوم ذات الموصلية الحرارية العالية على تبديد الحرارة الناتجة عن المحامل بعيدًا عن مجموعة الوصلات
- تقوم قنوات الدوران بتوجيه زيت التبريد عبر منطقة التحمل في التطبيقات عالية الأداء
- تعمل مراقبة درجة الحرارة عبر أجهزة الاستشعار المدمجة على تنبيه أنظمة التحكم إلى الظروف الحرارية غير الطبيعية قبل تدهور الأداء
- تعمل بروتوكولات تعديل سرعة التشغيل على تقليل السرعة إذا تجاوزت درجة حرارة التحمل الحدود المحددة
ال RB2508 maintains full performance specifications up to plus 80 degrees Celsius, with controlled performance degradation between 80 and 100 degrees Celsius. Most robot applications maintain bearing temperatures in the 40-65 degree Celsius range through proper thermal design.
التحليل المقارن: RB2508 مقابل حلول المحامل البديلة
لتوضيح المزايا التقنية لـ RB2508، تكشف مقارنة أدائها عبر المعلمات الرئيسية مع بدائل المحامل التقليدية عن الحالة الهندسية لاختيار الأسطوانة المتقاطعة:
| معلمة الأداء | RB2508 | الكرة ذات الصف المزدوج | مجموعة الأسطوانة المدببة |
|---|---|---|---|
| تصلب شعاعي | 60 ن/ميكرون | 12 ن/ميكرون | 25 ن/ميكرون |
| الصلابة المحورية | 40 ن/ميكرون | 5 ن/ميكرون | 8 ن/ميكرون |
| سعة اللحظة | 180 نيوتن متر | 20 نيوتن متر | 60 نيوتن متر |
| عدد المكونات | 1 | 2-3 | 3-6 |
| القطر الخارجي | 41 ملم | 47 ملم | 62 ملم |
| التكرار الموضعي | 0.1 ملم | 0.5 ملم | 0.3 ملم |
| تعقيد التثبيت | منخفض | معتدل | عالية |
توضح هذه المقارنة مبدأ أساسيًا: يقوم RB2508 بدمج أداء حلول المحامل التقليدية المتعددة في مكون واحد أبسط. يتطلب التطبيق المشترك للروبوت دعمًا شعاعيًا، والتكيف المحوري، ومقاومة الحمل اللحظي، والذي يستخدم تقليديًا ثلاثة أنواع من المحامل أو أكثر. يعمل حل الوحدة الواحدة RB2508 على تقليل تعقيد التجميع والتكلفة ونقاط الفشل المحتملة مع تقديم أداء فائق في جميع اتجاهات التحميل.

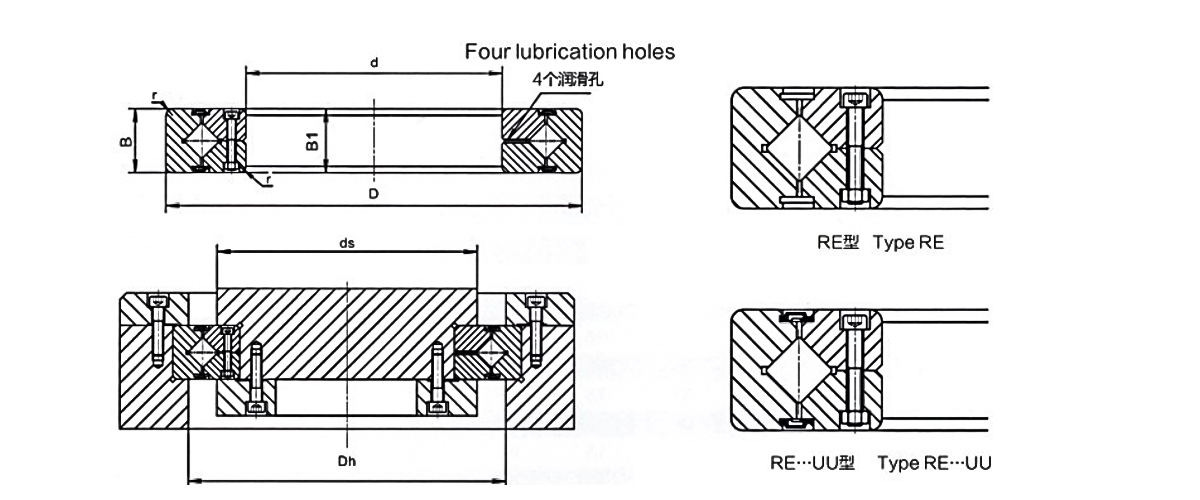

العمارة التقنية: تصور التصميم RB2508
التطبيقات العملية: حيث يتفوق RB2508
التصميم المشترك للروبوت التعاوني
تتطلب الروبوتات التعاونية التي تعمل جنبًا إلى جنب مع العمال البشريين دقة وموثوقية استثنائيتين. يتيح المظهر الجانبي المدمج لـ RB2508 والقدرة اللحظية العالية تصميم مفصل آمن ودقيق. تدمج مجموعة كتف الروبوت التعاونية النموذجية محمل RB2508 لدعم هيكل الذراع العلوي مع استيعاب تغييرات الأداة وتقلبات الحمل الديناميكية. يضمن تصميم المحمل ذو رد الفعل العكسي المنخفض إمكانية التكرار لمهام تحديد موضع القابض، بينما تضمن آلية التحميل المسبق الخاصة به التشغيل المستقر عبر التغيرات الحرارية أثناء نوبات العمل الممتدة.
تكامل تجميع معصم الروبوت الصناعي
تستخدم معصمات الروبوتات الحديثة محاور دوران متعددة (التدحرج، والميل، والانعراج) في مجموعات صغيرة جدًا. يستفيد كل محور معصم من دعم المحمل الأسطواني المتقاطع. يُعد مقياس RB2508 مثاليًا لمحاور التدحرج والميل في العديد من تكوينات الروبوتات الصناعية. تتيح قدرة المحمل على قبول الأحمال اللحظية دون مكونات دعم إضافية تصميمات مبيت المعصم التي تحافظ على دقة النقطة المركزية للأداة في حدود 0.1 ملم، وهو أمر ضروري لتطبيقات اللحام والتجميع والتصنيع الدقيقة.
الروبوتات الجراحية والطبية
تتطلب الأنظمة الروبوتية الجراحية دقة وموثوقية استثنائيتين. يجب أن تحافظ المحامل المشتركة على الدقة الموضعية في حدود 0.05 ملم مع تحمل دورات التعقيم المستمرة وملامح الحركة عالية التسارع. أثبتت صلابة RB2508 واستقرارها الحراري أنها مثالية لهذه المتطلبات الصعبة. يعمل رد الفعل العكسي المنخفض للمحمل على التخلص من صدمات الأنسجة الناتجة عن انحراف المفصل، بينما يضمن أدائه الثابت عبر الدورات الحرارية الموثوقية من خلال إجراءات التعقيم المتكررة.
أتمتة التعبئة والتغليف ومناولة المواد
روبوتات الالتقاط والوضع عالية السرعة التي تعمل بمعدل 100 دورة في الدقيقة تُخضع محامل المفاصل لضغط ديناميكي شديد. تقوم آلية التحميل المسبق وهندسة خط الاتصال في RB2508 بتوزيع أحمال الصدمات بشكل أكثر فعالية من المحامل الكروية، مما يطيل عمر المحمل. تتعامل قدرة المحمل اللحظية مع الحمولات الصافية المميزة لتركيبات قابض الفراغ، في حين تضمن صلابته دقة وضع متسقة عبر نوبة الإنتاج.
الصيانة وعمر الخدمة: تحسين موثوقية RB2508
أفضل ممارسات التثبيت
يؤثر التثبيت الصحيح بشكل مباشر على أداء المحمل وعمر الخدمة. تتضمن بروتوكولات التثبيت الهامة ما يلي:
- تحقق من أن قطر تجويف المبيت وتشطيب السطح يتوافقان مع التفاوتات المحددة قبل تركيب المحمل
- استخدم أدوات سحب المحامل الدقيقة المصممة للمحامل الأسطوانية المتقاطعة لتجنب تلف الحلقة الداخلية أثناء الإزالة أو التثبيت
- ضع زيت الآلة الخفيف على سطح التجويف لتسهيل التجميع ومنع التهيج
- قم بتثبيت مكونات المحامل بالتسلسل، مع الحفاظ على المحاذاة طوال عملية التجميع
- تحقق من قوة التحميل المسبق بعد التثبيت للتأكد من حمل الضغط المناسب من آليات الزنبرك
فترة التشغيل والاستقرار الحراري
تستفيد تركيبات الروبوت الجديدة من إجراءات التشغيل الخاضعة للرقابة. خلال ساعات التشغيل الأولى التي تتراوح من 8 إلى 10 ساعات، يسمح تشغيل الروبوتات بحمل مقدر بنسبة 50 بالمائة لمكونات المحامل بالتثبيت بشكل صحيح والتدرجات الحرارية لتحقيق الاستقرار. يحدث ارتفاع درجة الحرارة خلال هذه الفترة عادةً خلال 3-4 ساعات الأولى. تعمل زيادة الحمل والسرعة التدريجية خلال أول 40 ساعة تشغيل على إطالة عمر خدمة المحمل وضمان الأداء الأمثل.
استراتيجيات مراقبة الحالة
تتضمن منصات الروبوتات الحديثة بشكل متزايد أنظمة مراقبة حالة المحامل باستخدام أجهزة استشعار درجة الحرارة والاهتزاز. تعمل هذه على تمكين الصيانة التنبؤية التي تعمل على إطالة عمر الخدمة وتمنع حدوث أعطال غير متوقعة:
- تكتشف مراقبة درجة حرارة المحمل تدهور التشحيم أو فقدان التحميل المسبق مبكرًا
- يحدد تحليل تردد الاهتزاز تآكل العناصر المتداول قبل حدوث فشل كارثي
- يكشف اتجاه التكرار الموضعي عن زيادة الامتثال للمحمل بمرور الوقت
- يقوم تحليل الزيوت أو الشحوم بمراقبة مستويات الأكسدة والتلوث
توقعات عمر الخدمة
توفر محامل RB2508 التي يتم صيانتها جيدًا عادةً ما بين 10000 إلى 15000 ساعة تشغيل قبل الحاجة إلى الاستبدال. يمثل هذا ميزة كبيرة لعمر الخدمة مقارنة بحلول المحامل التقليدية عند مراعاة قدرة المحمل الفائقة على حمل الحمولة. في التطبيقات الخفيفة، قد يمتد عمر الخدمة إلى 20000 ساعة. يؤدي الاستبدال الوقائي للمحامل قبل حدوث عطل كارثي إلى منع حدوث أضرار ثانوية لأسطح المبيت، مما يقلل إجمالي تكاليف الإصلاح ووقت توقف النظام.
الأسئلة المتداولة
س 1: ما الذي يجعل المحامل الأسطوانية المتقاطعة أفضل من المحامل الكروية في تطبيقات وصلات الروبوت؟
تستخدم المحامل المتقاطعة اتصال خطي بين العناصر المتداول والمجاري المائية، مقارنة بنقطة الاتصال في المحامل الكروية. تقوم هذه الهندسة بتوزيع الأحمال عبر مساحات سطحية أكبر، مما يتيح صلابة أعلى وقدرة تحميل ضمن أظرف ذات حجم متساوٍ. بالإضافة إلى ذلك، تقبل المحامل الأسطوانية المتقاطعة في نفس الوقت الأحمال الشعاعية والمحورية والعزمية، مما يلغي الحاجة إلى أنواع محامل متعددة في مجموعات مفصلية واحدة.
س2: كيف يعمل التحميل المسبق على تحسين أداء المحمل في تطبيقات الروبوتات الدقيقة؟
يعمل التحميل المسبق على التخلص من الخلوص الداخلي من خلال الحفاظ على الاتصال المستمر بين العناصر المتدحرجة والمجاري المائية. يزيل هذا التصميم رد الفعل العكسي ويزيد من صلابة المحمل بشكل كبير، مما يتيح إمكانية التكرار الدقيق الذي تتطلبه الروبوتات الحديثة. يعمل التحميل المسبق أيضًا على تثبيت تشغيل المحمل عبر اختلافات درجات الحرارة باستخدام آليات زنبركية تحافظ على قوة ضغط ثابتة على الرغم من التمدد الحراري والانكماش.
س 3: ما هو عمر الخدمة النموذجي لمحمل RB2508 في التشغيل المستمر للروبوت؟
عادةً ما توفر محامل RB2508 التي يتم صيانتها جيدًا ما بين 10000 إلى 15000 ساعة تشغيل قبل الحاجة إلى الاستبدال. يختلف عمر الخدمة بناءً على ظروف التحميل الفعلية، وسرعة التشغيل، وإدارة درجة الحرارة، ودقة صيانة التشحيم. يمكن أن تصل تطبيقات الخدمة الخفيفة إلى 20000 ساعة، بينما قد تتطلب تطبيقات الخدمة الشاقة الاستبدال بعد 8000 ساعة.
س 4: هل يمكن تعديل محامل RB2508 في تصميمات الروبوت الحالية باستخدام المحامل التقليدية؟
في كثير من الحالات، نعم. غالبًا ما يتيح المظهر الجانبي المدمج مقاس 25 × 41 × 8 ملم الخاص بـ RB2508 الاستبدال المباشر إذا كان من الممكن تعديل تفاوتات السكن وفقًا لمواصفات H7 لتجويف الحلقة الخارجية. ومع ذلك، قد تتطلب صلابة المحمل المتزايدة بشكل كبير ضبط وحدة التحكم المؤازرة لمنع عدم استقرار التحكم. يوصى بتقييم التوافق الذي يتضمن تحليل الأبعاد التفصيلي والمحاكاة الديناميكية قبل التنفيذ.
س 5: ما هو أسلوب التشحيم الأفضل لمحامل RB2508 في تطبيقات الروبوت عالية الخدمة؟
تُفضل أنظمة التشحيم بالزيت والهواء لتطبيقات الخدمة المستمرة، مما يوفر قطرات زيت دقيقة على فترات زمنية محددة. يعمل هذا الأسلوب على تقليل السحب، والحفاظ على درجة حرارة التحمل المثالية، وإطالة عمر الخدمة مقارنةً بالتشحيم بالشحم. تناسب الأنظمة المعتمدة على الشحوم التطبيقات المغلقة مع دورات عمل متوسطة ومتطلبات سرعة منخفضة، مما يؤدي إلى استبدال بعض الأداء بالصيانة المبسطة.
س6: كيف يمكن مقارنة سعة التحميل اللحظية لـ RB2508 بحلول المحامل التقليدية؟
ال RB2508 provides approximately 180 Newton-meters moment capacity, substantially exceeding equivalent-sized conventional bearing solutions. Tapered roller bearing sets of similar outer diameter typically provide 60 Newton-meters, while ball bearing configurations provide only 15-20 Newton-meters. This moment-load advantage is critical for handling off-axis payloads in robot gripper and tool-mounting applications.
س7: ما هي مواصفات تحمل السكن التي تعتبر بالغة الأهمية لأداء RB2508 الأمثل؟
ال outer ring housing bore requires H7 tolerance to ensure tight fit preventing radial movement. The inner ring bore demands P5 or better tolerance class to maintain concentricity. Surface runout should not exceed 0.05 millimeters on outer surfaces and 0.03 millimeters on inner surfaces. These precision requirements ensure that bearing rigidity advantages are fully realized in the assembled joint.
س 8: هل تتوفر متغيرات المحامل RB2508 لمتطلبات الحمل المختلفة؟
نعم، تقدم الشركات المصنعة سلسلة محامل أسطوانية متقاطعة تتراوح من أنواع أصغر خفيفة الوزن لتطبيقات الخدمة الخفيفة إلى وحدات أكبر ذات سعة عالية للاستخدام الصناعي الثقيل. تم تحسين RB2508 لتطبيقات الروبوت التي تتطلب سعة تحميل شعاعية ومحورية ولحظية متوازنة في مساحة صغيرة. تناسب الإصدارات الأصغر (RB2006) الروبوتات التعاونية الخفيفة، بينما تناسب الإصدارات الأكبر أذرعًا صناعية أثقل.
س 9: كيف تؤثر درجة الحرارة على أداء المحمل RB2508 وعمر الخدمة؟
تحافظ محامل RB2508 القياسية على مواصفات الأداء الكاملة من -10 إلى زائد 80 درجة مئوية. فوق 80 درجة، تنخفض لزوجة مادة التشحيم وتقل قوة زنبرك التحميل المسبق، مما يقلل من الصلابة ويزيد من معدلات التآكل. تحافظ الإدارة الحرارية الفعالة من خلال تصميم المبيت وأنظمة التبريد على درجة حرارة التحمل في نطاق مثالي يتراوح بين 40-65 درجة مئوية، مما يزيد من عمر الخدمة واتساق الأداء.
س10: كيف يمكن مقارنة أداء RB2508 بين تطبيقات الروبوت للخدمة الخفيفة والروبوتات للخدمة الشاقة؟
ال RB2508 excels in both application categories. In light-duty collaborative robot arms, the bearing's low friction and exceptional repeatability enable precise gripper control. In extreme-duty high-speed pick-and-place systems, the bearing's preload and line-contact geometry absorb dynamic impact loads effectively, extending service life compared to conventional bearings. The single bearing solution's versatility across duty-cycle ranges makes it an ideal standardized component for diverse robot platforms.
