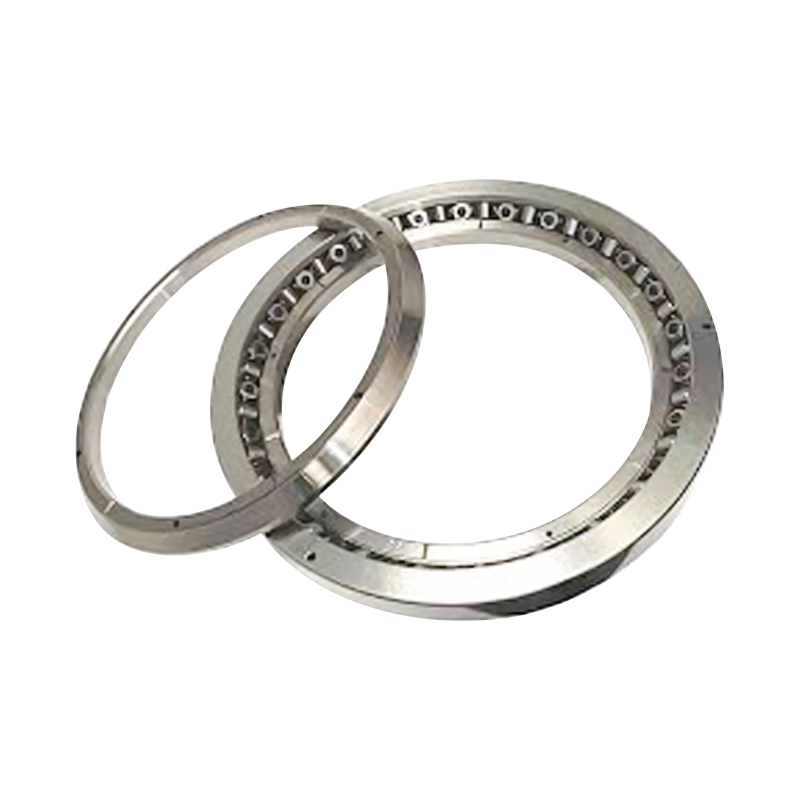

يتميز هذا المحمل بمجموعتين من المجاري المائية والبكرات مجتمعة بزوايا قائمة، مع ترتيب البكرات بنمط متقاطع متناوب. إن ارتفاع المقطع العرضي للمحمل يشبه ارتفاع هيكل المحمل ذو الصف الواحد، وبالتالي توفير مساحة التثبيت ومواد الغلاف. تسمح الزاوية المستدقة الكبيرة والتصميم الهندسي المستدق لنظام المحمل الشامل بإدارة مسافة تبلغ عدة أضعاف عرض المحمل نفسه بشكل فعال. إن الأسطوانات المدببة المتقاطعة قادرة على استيعاب لحظات الانقلاب العالية (عزم الدوران المائل).
الميزات الهيكلية
يقدم النوع JXR هيكلًا مدمجًا، وصلابة عالية، ودقة عالية. إنها قادرة على حمل الحمل الشعاعي، والحمل المحوري، ولحظة الانقلاب (لحظة الإمالة) في نفس الوقت. بالإضافة إلى ذلك، فهي تتميز بمزايا القدرة على سرعة الدوران العالية وتوفير المساحة والمواد. هذه الخصائص تجعلها خيارًا مثاليًا للتطبيقات الدقيقة مثل آلات الطحن العمودية عالية السرعة، والطاولات الدوارة للأدوات الآلية، والروبوتات الصناعية.
نطاق التطبيق
مناسبة للاستخدام في الأدوات الآلية، بما في ذلك آلات الحفر العمودية وطاولات آلات الطحن، وطاولات الفهرسة الدائرية الدقيقة، وأنظمة الأسطوانة الكبيرة، والأقراص الدوارة (المنصات الدوارة)، والروبوتات الصناعية، وغيرها.

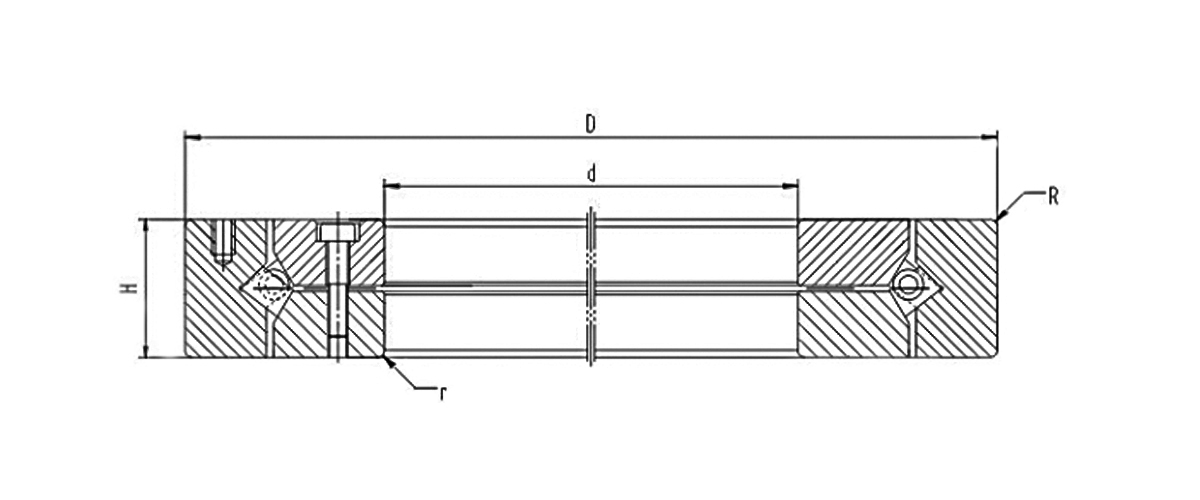

| نوع المحمل | القطر الداخلي | القطر الخارجي | العرض | الشطب | تصنيف الحمل الأساسي (شعاعي) | تصنيف الحمل الأساسي (محوري) | سرعة محدودة | الوزن |
| d | D | H | R | كن | كن | ص / دقيقة | كجم | |
| JXR637050 | 300 | 400 | 37 | 1.5 | 63 | 80.1 | 720 | 13 |
| JXR652050 | 310 | 425 | 45 | 2.5 | 82.2 | 102 | 640 | 20 |
| JXR699050 | 370 | 495 | 50 | 3.0 | 93.6 | 119 | 600 | 30 |
| XR496051 | 203.2 | 279.4 | 31.75 | 1.5 | 51.3 | 61.6 | 800 | 6.5 |
| XR678052 | 330.2 | 457.2 | 63.5 | 3.3 | 100 | 123 | 620 | 35 |
| XR766051 | 457.2 | 609.6 | 63.5 | 3.3 | 141 | 178 | 520 | 51 |
| XR820060 | 580 | 760 | 80 | 6.4 | 215 | 234 | 300 | 100 |
| XR855053 | 685.8 | 914.4 | 79.375 | 3.3 | 270 | 344 | 260 | 150 |
| XR882055 | 901.7 | 1117.6 | 82.55 | 3.3 | 300 | 396 | 200 | 185 |
| XR889058 | 1028.7 | 1327.15 | 109.22 | 3.3 | 405 | 534 | 160 | 400 |
| XR897051 | 1549.4 | 1828.8 | 101.6 | 3.3 | 518 | 699 | 80 | 500 |
