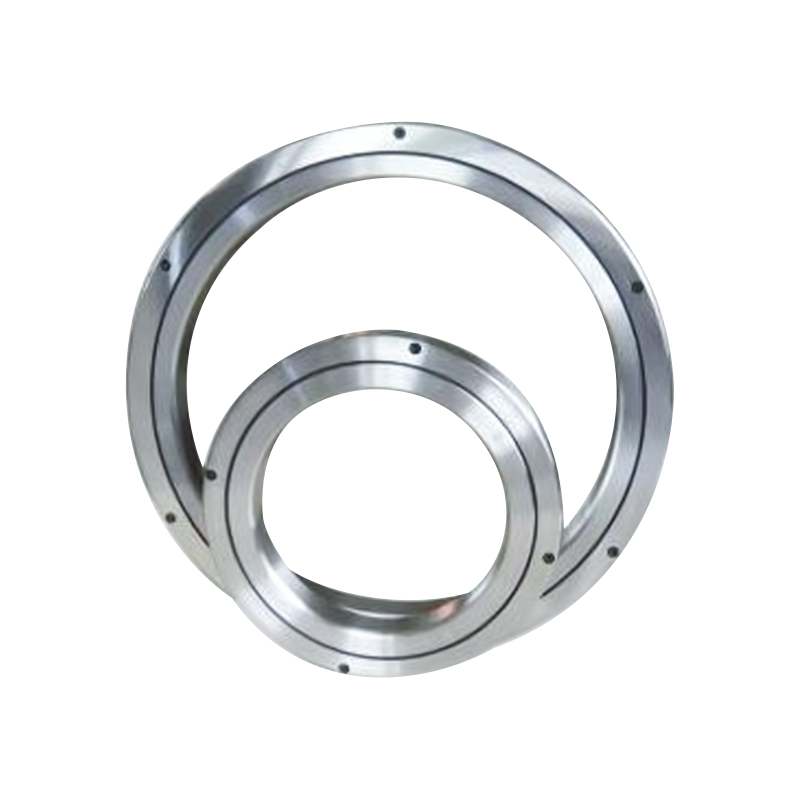

محمل أسطواني متقاطع دقيق من RB

الصفحة الرئيسية / تحمل / تحمل الأسطوانة المتقاطعة / محمل أسطواني متقاطع دقيق من RB

محمل أسطواني متقاطع دقيق من RB

محامل الأسطوانة المتقاطعة من النوع RB (الحلقة الداخلية المتكاملة، الحلقة الخارجية المقسمة) تستخدم تصميمًا هيكليًا خاصًا يتكون من مجموعتين من الأسطوانات المتقاطعة، كل مجموعة يقابلها 90 درجة. يمنح هذا الهيكل المحمل من النوع RB صلابة عالية وقدرة تحمل عند تعرضه للحظات شعاعية ومحورية وإمالة. في نفس الوقت، الترتيب المتقاطع للأسطوانات يستخدم بشكل فعال المساحة الداخلية للمحمل، مما يجعل المحمل من النوع RB أكثر إحكاما في الحجم.

Contact Us اتصل بنا
قبلV：YRTS محمل دقيق عالي السرعة التالي：RE الصليب أسطواني أسطواني
  • الوصف
  • المواصفات
  • اتصل بنا

ميزات تحمل:
1. دقة عالية: يمكن أن تصل الدقة إلى درجات P4 وP2؛
2. صلابة عالية: تحتوي جميع هذه السلسلة من المحامل على تحميل مسبق؛
3. قدرة تحميل عالية: يمكن أن يتحمل الأحمال المحورية، والأحمال الشعاعية، والأحمال الانقلابية؛
4. الحجم الصغير: الحجم الصغير للمحمل يوفر المساحة في الجهاز المضيف.

مزايا المحامل الأسطوانية المتقاطعة الدقيقة RB مقارنة بالمحامل التقليدية:
1. الجوانب الهيكلية: إن هيكل المحامل الأسطوانية المتقاطعة ذات الدقة RB أبسط بكثير من المحامل التقليدية. من خلال صفوف متعددة من العناصر الأسطوانية المتدحرجة، يمكن تحقيق قدرة تحمل محورية وشعاعية كبيرة وعزم الانقلاب، مما يؤدي إلى هيكل أبسط بكثير.
تتطلب المحامل التقليدية مجموعات متعددة مرتبة بشكل تسلسلي لتحقيق نفس التأثير، مما يبسط التصميم والتجميع بشكل كبير. يتطلب هيكل محمل الدوران المكون من ثلاثة صفوف وهيكل مجرى السباق أحادي الصف للمحامل الأسطوانية المتقاطعة مساحة أقل بكثير وأسهل بكثير في التجميع مقارنة بالمحامل التقليدية.
2. التثبيت: تتميز المحامل الأسطوانية المتقاطعة من سلسلة RU، وXU، وXSU أيضًا بفتحات تركيب، مما يحقق تركيبًا وأداءً مشابهًا.
3. الصيانة: تم تصميم المحامل الأسطوانية المتقاطعة بفتحات وأخاديد تشحيم، مما يسهل عملية التشحيم. إنها تستخدم شحومًا من فئة الطيران، مما يقلل الحاجة إلى تغيير الشحوم بشكل متكرر ويضمن ثبات المحمل وعمره الافتراضي.

التطبيقات:
تستخدم المحامل من النوع RB على نطاق واسع في الأدوات الآلية، والآلات الصناعية، والروبوتات، ومعدات التشغيل الآلي. يمكنها تحمل الدوران عالي السرعة والأحمال المعقدة مع الحفاظ على الدقة والصلابة العالية. لذلك، تعتبر المحامل من النوع RB مناسبة بشكل خاص للمعدات التي تتطلب تحديد موضع وثبات عالي الدقة، مثل طاولات العمل والآليات المفصلية.

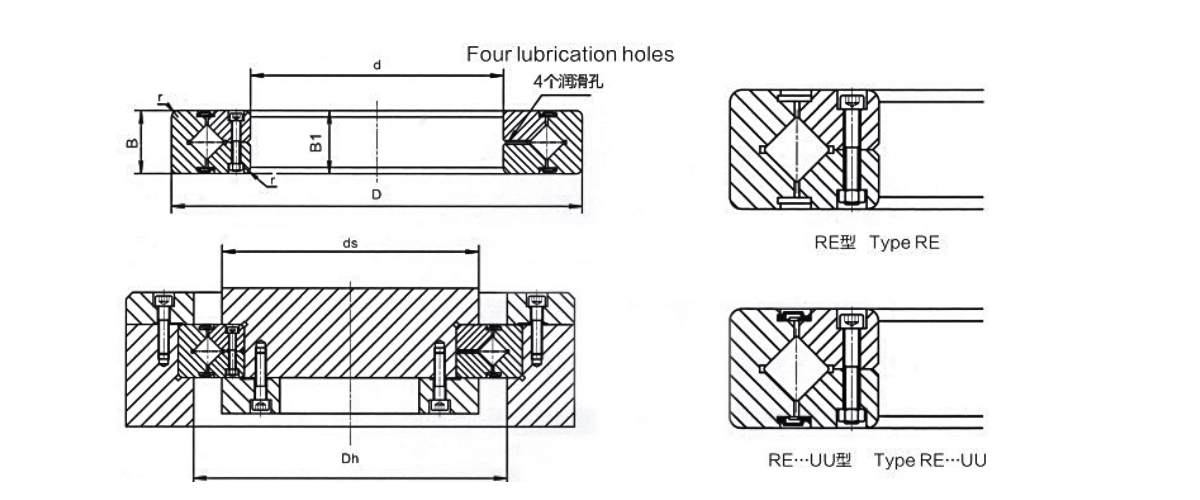

نوع المحمل البعد حجم الكتف تصنيف الحمل الأساسي (شعاعي) الوزن
القطر الداخلي القطر الخارجي قطر الملعب الأسطوانة الارتفاع الشطب كر كور
d D Dpw ب ب1 rmin س د كن كن كجم
ر.ب 2008 20 36 27 8 0.5 23.5 30.5 3.23 3.1 0.04
ار بي 2508 25 41 32 8 0.5 28.5 35.5 3.63 3.83 0.05
ار بي 3010 30 55 41.5 10 0.6 37 47 7.35 8.36 0.12
ار بي 3510 35 60 46.5 10 0.6 41 51.5 7.64 9.12 0.13
RB4010 40 65 51.5 10 0.6 47.5 57.5 8.33 10.6 0.16
ار بي 4510 45 70 56.5 10 0.6 51 61.5 8.62 11.3 0.17
ار بي 5013 50 80 64 13 0.6 57.4 72 16.7 20.9 0.27
ار بي 6013 60 90 74 13 0.6 68 82 18 24.3 0.3
RB7013 70 100 84 13 0.6 78 92 19.4 27.7 0.35
ار بي 8016 80 120 98 16 0.6 91 111 30.1 42.1 0.7
ار بي 9016 90 130 108 16 1 98 118 31.4 45.3 0.75
ار بي 10016 100 140 119.3 16 1 109 129 31.7 48.6 0.83
ار بي 10020 100 150 123 20 1 113 133 33.1 50.9 1.45
ار بي 11012 110 135 121.8 12 0.6 117 127 12.5 24.1 0.4
ار بي 11015 110 145 126.5 15 0.6 122 136 23.7 41.5 0.75
RB11020 110 160 133 20 1 120 143 34 54 1.56
ار بي 12016 120 150 134.2 16 0.6 127 141 24.2 43.2 0.72
ار بي 12025 120 180 148.7 25 1.5 133 164 66.9 100 2.62
ار بي 13015 130 160 144.5 15 0.6 137 152 25 46.7 0.72
ار بي 13025 130 190 158 25 1.5 143 174 69.5 107 2.82

نوع المحمل البعد حجم الكتف التحميل الأساسي   تصنيف شعاعي الوزن
قطر إيرمير القطر الخارجي قطر الملعب الأسطوانة الارتفاع الشطب كر كور
d D Dpw ب ب1 رمين س د كن كن كجم
إعادة 14016 140 175 160 16 1 147 162 25.9 50.1 1
إعادة 14025 140 200 172 25 1.5 154 185 74.8 121 2.96
إعادة 15013 150 180 166 13 0.6 158 172 27 53.5 0.68
إعادة 15025 150 210 182 25 1.5 164 194 76.8 128 3.16
إعادة 15030 150 230 192 30 1.5 173 210 100 156 5.3
إعادة 16025 160 220 192 25 1.5 173 204 81.7 135 3.14
إعادة 17020 170 220 196.1 20 1.5 184 198 29 62.1 2.21
إعادة 18025 180 240 210 25 1.5 195 225 84 143 3.44
إعادة 19025 190 240 219 25 1 202 222 41.7 82.9 2.99
إعادة 20025 200 260 230 25 2 215 245 84.2 157 4
إعادة 20030 200 280 240 30 2 221 258 114 200 6.7
إعادة 20035 200 295 247.7 35 2 225 270 151 252 9.6
إعادة 22025 220 280 250.1 25 2 235 265 92.3 171 4.1
إعادة 24025 240 300 272.5 25 2.5 256 281 68.3 145 4.5
إعادة 25025 250 310 280.9 25 2.5 268 293 69.3 150 5
إعادة 25030 250 330 287.5 30 2.5 269 306 126 244 8.1
إعادة 25040 250 355 300.7 40 2.5 275 326 195 348 14.8
إعادة 30025 300 360 332 25 2.5 319 344 75.5 178 5.9
إعادة 30035 300 395 345 35 2.5 322 368 183 367 13.4
إعادة 30040 300 405 351.6 40 2.5 326 377 212 409 17.2
إعادة 35020 350 400 376.6 20 2.5 363 383 54.1 143 3.9
إعادة 40035 400 480 440.3 35 2.5 422 459 156 370 14.5
إعادة 40040 400 510 453.4 40 2.5 428 479 241 531 23.5
إعادة 45025 450 500 476.6 25 1 464 484 61.7 182 6.6
إعادة 50025 500 550 526.6 25 1 514 534 65.5 201 7.3
إعادة 50040 500 600 548.8 40 2.5 526 572 239 607 26
إعادة 50050 500 625 561.6 50 2.5 536 587 267 653 41.7
RE60040 600 700 650 40 3 627 673 264 721 29
