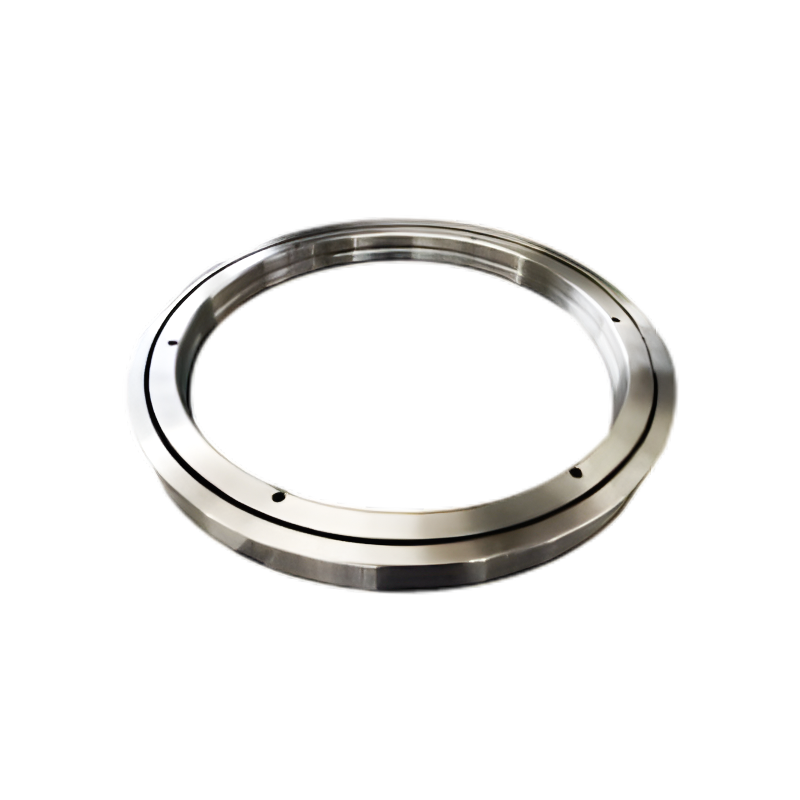

RE الصليب أسطواني أسطواني

محامل الأسطوانة المتقاطعة من النوع RE عبارة عن محامل أسطوانية متقاطعة ذات حلقة داخلية مقسمة وقطعة واحدة من الحلقة الخارجية. إنها نوع من المحامل ذات هيكل حلقة خارجية دوارة. الأبعاد الرئيسية للمحامل الأسطوانية المتقاطعة من النوع RE هي نفس أبعاد المحامل الأسطوانية المتقاطعة من النوع RB. إنها مناسبة بشكل أفضل للتطبيقات التي تتطلب دقة دوران عالية للحلقة الخارجية. تتميز محامل الأسطوانة المتقاطعة من النوع RE بالتحميل المسبق الأمثل، والصلابة العالية، ودقة دوران الأسطوانة التوجيهية العالية. إنها مناسبة للتطبيقات التي تتطلب دقة دوران عالية للحلقة الخارجية. يساهم التصميم المدمج ذو الجدران الرقيقة في التصميم خفيف الوزن للهياكل ذات الصلة، كما أن هيكل الحلقة الخارجية المتكامل أكثر ملاءمة للتطبيقات التي تتطلب دقة دوران عالية للحلقة الخارجية، مما يحقق دقة دوران مستقرة على مستوى ميكرومتر.

Contact Us اتصل بنا
قبلV：محمل أسطواني متقاطع دقيق من RB التالي：محامل متقاطعة من سلسلة RU
  • الوصف
  • المواصفات
  • اتصل بنا

ميزات تحمل
1. دقة عالية: يمكن أن تصل الدقة إلى درجات P4 وP2؛
2. صلابة عالية: يتم تحميل جميع المحامل في هذه السلسلة مسبقًا؛
3. قدرة تحميل عالية: يمكن أن يتحمل الأحمال المحورية والأحمال الشعاعية والأحمال الانقلابية.
4. الحجم الصغير: الحجم الصغير للمحمل يوفر المساحة في الجهاز المضيف.
6. قدرة عالية على سرعة الدوران
7. تقليل طول العمود وتكاليف التشغيل الآلي. تغييرات محدودة في الهندسة بسبب التمدد الحراري.
8. فواصل النايلون تؤدي إلى لحظة قصور ذاتي منخفضة، وعزم دوران منخفض، والتحكم السهل في الفهرسة الزاوية.
9. التحميل المسبق الأمثل، الصلابة العالية، والدقة العالية في توجيه حركة الأسطوانة.
10. يوفر الفولاذ المكربن ​​مقاومة ممتازة للصدمات ومقاومة تآكل السطح.
11. بسيطة ولكنها مشحمة جيدًا.

التعليمات:
لا يمكن فصل الحلقة الداخلية أو الخارجية المقسمة، بمجرد تثبيتها بالمسامير والصواميل، ويمكن تركيبها مباشرة في مبيت المحمل. ومع ذلك، فإن التجميع غير الصحيح لكتلة الفاصل الداخلية سيؤثر بشكل كبير على الأداء الدوراني والضغط على العناصر المتداول؛ ولذلك، يرجى عدم تفكيك المحمل بشكل تعسفي.
1. قد يكون المفصل بين الحلقة الداخلية أو الخارجية منحرفًا قليلاً في بعض الأحيان. قبل التثبيت في مبيت المحمل، قم بفك البراغي التي تثبت الحلقة الداخلية أو الخارجية وقم بتصحيحها بمطرقة بلاستيكية قبل التثبيت.
2. لا تستخدم قوة خارجية على مسامير التوصيل أثناء التثبيت أو التفكيك. 3. يرجى الانتباه إلى تفاوتات الأبعاد للمكونات المثبتة للتأكد من أن شفة التثبيت الجانبي يمكنها تثبيت الحلقة الداخلية أو الخارجية بقوة من الجانب.

التطبيقات:
تستخدم على نطاق واسع في الطاولات الدوارة الدقيقة، والمفاصل الدوارة للذراع الآلي، والأجهزة الطبية، وأدوات القياس، وما إلى ذلك.

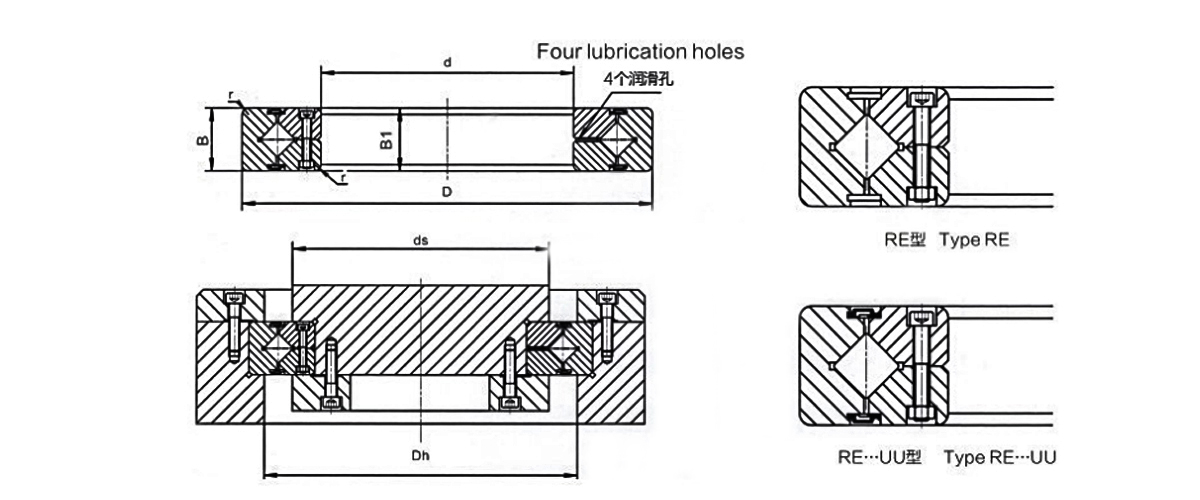

نوع المحمل البعد حجم الكتف تصنيف الحمل الأساسي (شعاعي) الوزن
القطر الداخلي القطر الخارجي قطر الملعب الأسطوانة الارتفاع الشطب كر كور
d D Dpw ب  ب1 رمين س د كن كن كجم
إعادة 2008 20 36 29 8 0.5 23.5 30.5 3.23 3.1 0.04
إعادة 2508 25 41 34 8 0.5 28.5 35.5 3.63 3.83 0.05
إعادة 3010 30 55 43.5 10 0.6 37 47 7.35 8.36 0.12
RE3510 35 60 48.5 10 0.6 41 51.5 7.64 9.12 0.13
إعادة 4010 40 65 53.5 10 0.6 47.5 58 8.33 10.6 0.16
إعادة 4510 45 70 58.5 10 0.6 51 61.5 8.62 11.3 0.17
إعادة 5013 50 80 66 13 0.6 57.5 72 16.7 20.9 0.27
إعادة 6013 60 90 76 13 0.6 68 82 18 24.3 0.3
إعادة 7013 70 100 86 13 0.6 78 92 19.4 27.7 0.35
إعادة 8016 80 120 101.4 16 0.6 91 111 30.1 42.1 0.7
إعادة 9016 90 130 112 16 1 98 118 31.4 45.3 0.75
إعادة 10016 100 140 121.1 16 1 109 129 31.7 48.6 0.83
إعادة 10020 100 150 127 20 1 113 133 33.1 50.9 1.45
إعادة 11012 110 135 123.3 12 0.6 117 127 12.5 24.1 0.4
إعادة 11015 110 145 129 15 0.6 122 136 23.7 41.5 0.75
إعادة 11020 110 160 137 20 1 120 140 34 54 1.56
إعادة 12016 120 150 136 16 0.6 127 141 24.2 43.2 0.72
إعادة 12025 120 180 152 25 1.5 133 164 66.9 100 2.62
إعادة 13015 130 160 146 15 0.6 137 152 25 46.7 0.72
إعادة 13025 130 190 162 25 1.5 143 174 69.5 107 2.82

نوع المحمل البعد حجم الكتف معدل التحميل الأساسي (raniai) الوزن
القطر الداخلي القطر الخارجي قطر الملعب أولر الارتفاع الشطب كر كور
d D Dpw ب ب1 rmin س د كن كن كجم
ار بي 14016 140 175 154.8 16 1 147 162 25.9 50.1 1
ار بي 14025 140 200 168 25 1.5 154 185 74.8 121 2.96
ار بي 15013 150 180 164 13 0.6 157 172 27 53.6 0.68
ار بي 15025 150 210 178 25 1.5 164 194 76.8 128 3.16
ار بي 15030 150 230 188 30 1.5 173 211 100 156 5.3
ار بي 16025 160 220 188.6 25 1.5 173 204 81.7 135 3.14
RB17020 170 220 191 20 1.5 184 198 29 62.1 2.21
ار بي 18025 180 240 210 25 1.5 195 225 84 143 3.44
ار بي 19025 190 240 211.9 25 1 202 222 41.7 82.9 2.99
ار بي 20025 200 260 230 25 2 215 245 84.2 157 4
ار بي 20030 200 280 240 30 2 221 258 114 200 6.7
ار بي 20035 200 295 247.7 35 2 225 270 151 252 9.6
ار بي 22025 220 280 250.1 25 2 235 265 92.3 171 4.1
RB24025 240 300 269 25 2.5 256 281 68.3 145 4.5
ار بي 25025 250 310 277.5 25 2.5 265 290 69.3 150 5
ار بي 25030 250 330 287.5 30 2.5 269 306 126 244 8.1
ار بي 25040 250 355 300.7 40 2.5 275 326 195 348 14.8
ار بي 30025 300 360 328 25 2.5 315 340 76.3 178 5.9
ار بي 30035 300 395 345 35 2.5 322 368 183 367 13.4
ار بي 30040 300 405 351.6 40 2.5 326 377 212 409 17.2
ار بي 35020 350 400 373.4 20 2.5 363 383 54.1 143 3.9
ار بي 40035 400 480 440.3 35 2.5 422 459 156 370 14.5
ار بي 40040 400 510 453.4 40 2.5 428 479 241 531 23.5
RB45025 450 500 474 25 1 464 484 61.7 182 6.6
RB50025 500 550 524.2 25 1 514 534 65.5 201 7.3
RB50040 500 600 548.8 40 2.5 526 572 239 607 26
ار بي 50050 500 625 561.6 50 2.5 536 587 267 653 41.7
ار بي 60040 600 700 650 40 3 627 673 264 721 29
RB70045 700 815 753.5 45 3 731 777 281 836 46
RB80070 800 950 868.1 70 4 836 900 468 1330 105
ار بي 90070 900 1050 969 70 4 937 1001 494 1490 120
ار بي 1000110 1000 1250 1114 110 5 1057 1171 1220 3220 360
ار بي 1250110 1250 1500 1365.8 110 5 1308 1423 1350 3970 440
