CRBH محمل دقيق فائق النحافة

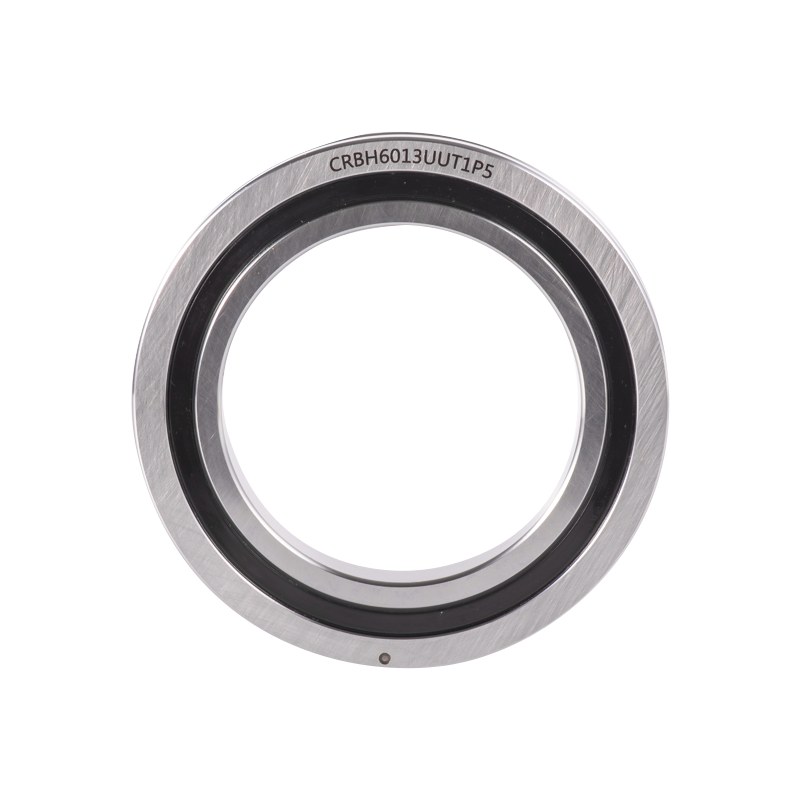

يعتبر المحمل الدقيق CRBH Ultra Thin Precision Bearing إصدارًا رفيعًا للغاية من نوع RU، ويتميز بالصلابة العالية والدقة العالية. يفتقر هذا الطراز إلى فتحات تثبيت على الحلقات الداخلية والخارجية، مما يتطلب حواف ومقاعد دعم للتثبيت. يتكون المحمل من حلقة خارجية وحلقة داخلية وكتل واقية بلاستيكية متدحرجة. تتميز الحلقة الخارجية بنمط شبكي ويتم تأمينها بثلاث حلقات تضييق، وهي مناسبة للتطبيقات التي تدور فيها الحلقة الداخلية.

Contact Us اتصل بنا
قبلV：RA رقيقة الصليب أسطواني التالي：محمل دقيق للملف الشخصي الرفيع SX
  • الوصف
  • المواصفات
  • اتصل بنا

تحمل المزايا
1. صلابة عالية ودقة عالية: تعمل البكرات الأسطوانية المرتبة بشكل متعامد بين الحلقات الداخلية والخارجية على تعزيز الصلابة ودقة التشغيل.
2. تصميم الفاصل: يتم تركيب الفواصل بين الأسطوانات لضمان الدوران السلس.
3. سهولة التركيب: فتحات التثبيت على الحلقات الداخلية والخارجية تسهل التثبيت السريع في المعدات.
4. خيارات النوع المفتوح والمختوم: تم تجهيز المحامل المختومة بحشوات مطاطية صناعية خاصة لمزيد من الحماية.

نقاط البيع
رقيقة وعالية الدقة: دقة تصل إلى P2 وP4، مناسبة للتطبيقات الدوارة عالية الدقة.
تصميم مقطع عرضي رفيع: تحسين الصلابة بشكل ملحوظ مقارنة بالمحامل التقليدية.

التطبيقات
تعتبر المحامل من النوع CRBH مناسبة للتطبيقات التي تتطلب أبعاد مقطعية صغيرة ودوران عالي الدقة، مثل الطاولات الدوارة الدقيقة، والمفاصل الدوارة للذراع الآلي، والأجهزة الطبية، وأدوات القياس.

مقارنة المزايا
بالمقارنة مع المحامل الكروية، فإن المحامل من نوع CRBH تعمل على تحسين الصلابة بشكل ملحوظ من خلال هيكل الاتصال الخطي للبكرات الأسطوانية. بالمقارنة مع المحامل الكروية ذات الصف المزدوج، فإن تصميم المقطع العرضي الأصغر يزيد من الصلابة بمقدار 3 إلى 4 مرات، مما يلبي متطلبات الأداء الأعلى.

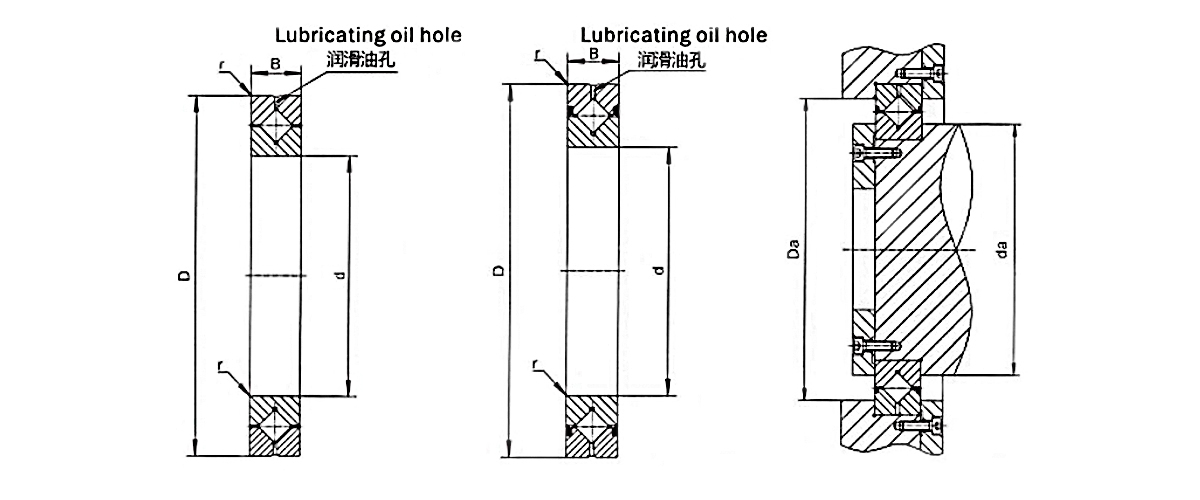

نوع المحمل البعد حجم الكتف تصنيف التحميل الأساسي (rad الوزن
القطر الداخلي القطر الخارجي عالية الشطب كر كور
d D B رمين دا دا كن كن كجم
سي آر بي إتش 208 أ 20 36 8 0.3 24 31 2.91 2.43 0.04
سي آر بي إتش 258 أ 25 41 8 0.3 29 36 3.12 2.81 0.05
سي آر بي إتش 3010 أ 30 55 10 0.3 36.5 48.5 7.6 8.37 0.12
سي آر بي إتش 3510 أ 35 60 10 0.3 41.5 53.5 7.9 9.13 0.13
سي آر بي إتش 4010 أ 40 65 10 0.3 46.5 58.5 8.61 10.6 0.15
سي آر بي إتش 4510 أ 45 70 10 0.3 51.8 63.5 8.86 11.3 0.16
CRBH   5013A 50 80 13 0.6 56 74 17.3 20.9 0.29
CRBH   6013A 60 90 13 0.6 66 84 18.8 24.3 0.33
CRBH7013A 70 100 13 0.6 76 94 20.1 27.7 0.38
CRBH   8016A 80 120 16 0.6 88 112 32.1 43.4 0.74
CRBH   9016A 90 130 16 0.6 98 122 33.1 46.8 0.81
كرب اتش 10020 أ 100 150 20 0.6 110 140 50.9 72.2 1.45
CRBH11020 أ 110 160 20 0.6 120 150 52.4 77.4 1.56
سي آر بي إتش 12025 أ 120 180 25 1 132 168 73.4 108 2.62
سي آر بي إتش 13025 أ 130 190 25 1 142 178 75.9 115 2.82
سي آر بي إتش 14025 أ 140 200 25 1 152 188 81.9 130 2.96
سي آر بي إتش 15025 أ 150 210 25 1 162 198 84.3 138 3.16
سي آر بي إتش 20025 أ 200 260 25 1 212 248 92.3 169 4
سي آر بي إتش 22025 أ 220 280 25 1.5 254.9 283.1 92.3 171 4.1
سي آر بي إتش 24025 أ 240 300 25 2 263.4 291.6 68.3 145 4.5
سي آر بي إتش 25025 أ 250 310 25 1.5 262 298 102 207 4.97
سي آر بي إتش 25030 أ 250 330 30 2.5 270.5 304.5 126 244 8.1
سي آر بي إتش 25040 أ 250 355 40 2.5 278.1 323.3 195 348 14.8
سي آر بي إتش 30025 أ 300 360 25 1.5 313.9 342.1 75.5 178 5.9
سي آر بي إتش 30035 أ 300 395 35 2.5 323.8 366.2 183 367 13.4
سي آر بي إتش 30040 أ 300 405 40 2.5 330.4 372.8 212 409 17.2
كرب اتش 35020 أ 350 400 20 1 362.1 384.7 54.1 143 3.9
سي آر بي إتش 40035 أ 400 480 35 2.5 422 456 156 370 14.5
سي آر بي إتش 40040 أ 400 510 40 2.5 429.8 472 241 531 23.5
سي آر بي إتش 45025 أ 450 500 25 1 460.7 483.3 61.7 182 6.6
سي آر بي إتش 50025 أ 500 550 25 1 512.9 535.5 65.5 201 7.3
سي آر بي إتش 50040 أ 500 600 40 2.5 527.6 570 239 607 26
سي آر بي إتش 50050 أ 500 625 50 2.5 533.3 589.9 267 653 41.7
CRBH 60040 دولار أمريكي 600 700 40 3 625.8 668.2 264 721 29
