RA رقيقة الصليب أسطواني

الصفحة الرئيسية / تحمل / تحمل الأسطوانة المتقاطعة / RA رقيقة الصليب أسطواني

RA رقيقة الصليب أسطواني

تتميز المحامل الأسطوانية المتقاطعة رفيعة المستوى من سلسلة RA بأبعاد أصغر للقطر الخارجي والعرض، مما يجعلها مناسبة للتطبيقات ذات المساحة المحدودة. هذه السلسلة متوفرة في أنواع القفص والفاصل والمكملات الكاملة لتناسب الاحتياجات المختلفة.

Contact Us اتصل بنا
قبلV：محامل متقاطعة من سلسلة RU التالي：CRBH محمل دقيق فائق النحافة
  • الوصف
  • المواصفات
  • اتصل بنا

سعة التحميل:
تصنيف الحمل الديناميكي الأساسي (كاليفورنيا): 234,000 ن
تصنيف الحمل المحوري الأساسي (C0a): 690,000 ن
تصنيف الحمل الديناميكي المحوري الأساسي (Cr): 166,000 ن
تصنيف الحمل الثابت الشعاعي الأساسي (C0r): 340,000 ن

ميزات تحمل:
1. دقة دوران ممتازة: قدرة عالية على السرعة، قادرة على تحمل الأحمال المحورية والقطرية الكبيرة.
2. سهولة التركيب: يوفر مساحة التثبيت، ويقلل من طول العمود وتكاليف التشغيل الآلي.
3. التمدد الحراري المنخفض: الحد الأدنى من التغييرات في الأبعاد، ومناسبة للتطبيقات عالية الدقة.
4. عزم الدوران المنخفض: تعمل فواصل النايلون على تقليل القصور الذاتي الدوراني وتسهيل التحكم في الفهرسة الزاوي.
5. صلابة ودقة عالية: يعمل التحميل المسبق الأمثل على تحسين الصلابة ودقة تشغيل الأسطوانة.
6. مقاومة التآكل والتآكل: مصنوع من فولاذ الكروم عالي الكربون (GCr15) والبلاستيك الهندسي TN، مما يوفر مقاومة ممتازة للصدمات ومقاومة تآكل السطح.

التطبيقات:
تُستخدم محامل الأسطوانة المتقاطعة من سلسلة RA على نطاق واسع في المفاصل الدوارة اليدوية للروبوت، وأدوات الاختبار الدقيقة، ومحركات عزم الدوران ذات الدفع المباشر، والأقراص الدوارة عالية الدقة، والتطبيقات الأخرى التي تتطلب دقة وصلابة عالية.

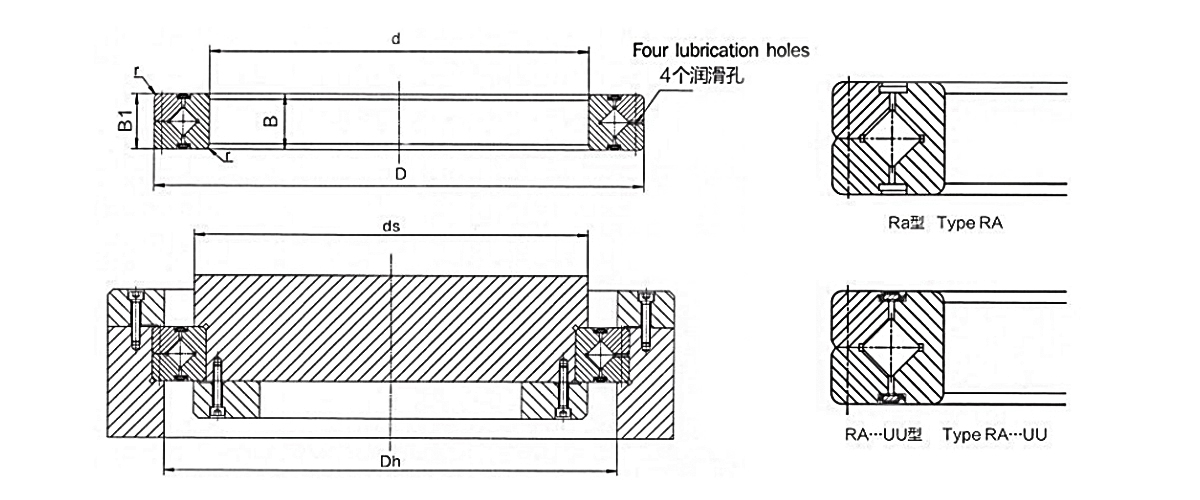

نوع المحمل البعد حجم الكتف تصنيف الحمل الأساسي (شعاعي) الوزن
القطر الداخلي القطر الخارجي قطر الملعب الأسطوانة الارتفاع الشطب كر كور
d D Dpw ب ب1 رمين س د كن كن كجم
را 5008 50 66 57 8 0.5 53.5 60.5 5.1 7.19 0.08
RA6008 60 76 67 8 0.5 63.5 70.5 5.68 8.68 0.09
RA7008 70 86 77 8 0.5 73.5 80.5 5.98 9.8 0.1
را 8008 80 96 87 8 0.5 83.5 90.5 6.37 11.3 0.11
را 9008 90 106 97 8 0.5 93.5 100.5 6.76 12.4 0.12
RA10008 100 116 107 8 0.5 103.5 110.5 7.15 13.9 0.14
RA11008 110 126 117 8 0.5 113.5 120.5 7.45 15 0.15
را 12008 120 136 127 8 0.5 123.5 130.5 7.84 16.5 0.17
را 13008 130 146 137 8 0.5 133.5 140.5 7.94 17.6 0.18
را 14008 140 156 147 8 0.5 143.5 150.5 8.33 19.1 0.19
را 15008 150 166 157 8 0.5 153.5 160.5 8.82 20.6 0.2
را 16013 160 186 172 13 0.8 165 179 23.3 44.9 0.59
را 17013 170 196 182 13 0.8 175 189 23.5 46.5 0.64
را 18013 180 206 192 13 0.8 185 199 24.5 49.8 0.68
را 19013 190 216 202 13 0.8 195 209 24.9 51.5 0.69
را 20013 200 226 212 13 0.8 205 219 25.8 54.7 0.71
