دليل تركيب المحامل المتقاطعة: المبادئ وأفضل الممارسات
ما هي المبادئ الحاسمة وأفضل الممارسات لتثبيت المحامل المتقاطعة لضمان الأداء الأمثل والدقة وعمر الخدمة في التطبيقات الصناعية عالية الطلب؟
تمثل المحامل المتقاطعة فئة متميزة من المكونات الدقيقة المصممة لاستيعاب الأحمال الشعاعية والمحورية والعزمية المجمعة في وقت واحد. تكوينها الفريد - بكرات أسطوانية مرتبة مع محاورها متقاطعة بالتناوب عند 90 درجة داخل المجاري المائية على شكل حرف V - يتيح صلابة استثنائية ودقة دوران في مساحة صغيرة. من بين المتغيرات الأكثر اعتماداً على نطاق واسع في التطبيقات المدمجة وخفيفة الوزن هي تحمل RAU6008 ، ومحمل راو7008، ومحمل RAU8008، اللذان ينتميان إلى سلسلة RAU التي تتميز بهندسة مقطعية رفيعة للغاية.
التثبيت الصحيح هو العامل الوحيد الأكثر أهمية الذي يحدد ما إذا كان المحمل الأسطواني المتقاطع يوفر إمكانات الأداء الكاملة أو يعاني من تدهور سابق لأوانه.
التحضير قبل التثبيت
يجب أن يتم التثبيت في بيئة جافة ونظيفة لمنع التلوث. تتطلب جميع مكونات التزاوج - مبيتات المحامل، والأعمدة، والأجزاء المرتبطة بها - تنظيفًا شاملاً لإزالة الأوساخ وبقايا الزيت والنتوءات المعدنية. يجب أن يتحقق الفحص من أن الأسطح المصنعة تلبي التفاوتات المحددة للتسطيح والعمودية والاستدارة والأسطوانة، حيث تؤثر هذه السمات الهندسية بشكل مباشر على دقة التجميع وتمنع تركيزات الإجهاد من التحميل اللامركزي.
بالنسبة للمحامل الأسطوانية المتقاطعة من النوع المنفصل، يجب فك مسامير التثبيت التي تمنع الانفصال أثناء النقل قبل التثبيت. إذا أظهرت الحلقة الداخلية أو الخارجية المنقسمة اختلالًا محيطيًا في المفصل، يوصى بالتصحيح باستخدام مطرقة بلاستيكية قبل الإدخال.
إجراءات التثبيت
نظرًا لبنيتها ذات المقطع الرقيق، تكون المحامل الأسطوانية المتقاطعة عرضة للإمالة أثناء إدخالها في العلب أو على الأعمدة. ولمنع حدوث ذلك، يجب الحفاظ على المحمل في اتجاه أفقي تمامًا طوال عملية الإدخال. باستخدام مطرقة بلاستيكية أو راتنجية، اضغط على المحمل بالتساوي حول محيطه، مع ضرب الحلقة الداخلية عند إدخالها في العمود، والحلقة الخارجية عند إدخالها في مبيت، مع دفعها تدريجيًا. استمر حتى يظهر تأكيد مسموع يشير إلى الاتصال الكامل بالكتف المرجعي.
بالنسبة لتطبيقات تناسب التداخل ذات التداخل المتواضع، يمكن استخدام كم ومطرقة لتطبيق ضغط موحد عبر وجه نهاية الحلقة. بالنسبة للتداخل الأكبر، يفضل استخدام طرق التمدد الحراري - حمام الزيت أو التسخين بالحث ضمن 80 درجة مئوية إلى 100 درجة مئوية، ولا تتجاوز 120 درجة مئوية. يتطلب التبريد اللاحق تثبيتًا آمنًا بالصواميل أو وسائل مماثلة لمنع حدوث الخلوص المحوري بسبب الانكماش.
تركيب شفة وتدوير الترباس
يجب أولاً وضع شفة التثبيت فوق المحمل وهزها بلطف لمحاذاة فتحات المسامير. أدخل البراغي يدويًا لتأكيد ربط الخيط دون عائق. يجب أن تتم عملية الشد على ثلاث إلى أربع مراحل تدريجية، باتباع تسلسل قطري لضمان التوزيع المتساوي للحمل. عند تثبيت الحلقات الداخلية أو الخارجية المنقسمة، قم بتدوير النظير المتكامل حوالي 90 درجة بين كل تمريرة شد - أربع إلى خمس دورات - لتصحيح أي اختلال في المفصل. استخدم مفتاح عزم الدوران لتحقيق القيم المحددة؛ بالنسبة للعلب والفلنجات الفولاذية، راجع جداول عزم الدوران القياسية المستندة إلى الترباس.
هيكل الدعم واعتبارات تصميم الحافة
المحامل المتقاطعة عبارة عن هياكل ذات مقطع رقيق. وبالتالي، فإن صلابة علب الدعم وفلنجات التثبيت تتطلب دراسة تصميمية متأنية. تمنع الصلابة غير الكافية التثبيت الموحد للحلقات المنقسمة، مما يسمح بالتشوه تحت الأحمال اللحظية ويؤدي إلى اتصال غير متساوٍ بالأسطوانة - وهي حالة تؤدي إلى تدهور أداء المحمل بشكل كبير.
كمعيار تصميمي، يجب ألا يقل سمك جدار الغلاف عن 60% من ارتفاع المقطع العرضي للمحمل. عادةً ما يتم تحديد سمك الحافة ضمن نطاق يتراوح من 0.5 إلى 1.2 مرة عرض المحمل. يعتبر الخلوص حوالي 0.5 مم بين مكونات الفلنجة أمرًا قياسيًا. بالنسبة للتطبيقات التي تتطلب دقة تجميع عالية، فإن تصميم الحافة بتكوين متدرج وضبط ارتفاع الخطوة من خلال طحن السطح يتيح التحكم الدقيق في قوة التثبيت. بالنسبة للفلنجات الفولاذية، يوصى عمومًا بتداخل يتراوح من 0.02 إلى 0.05 مم.
التوجيه وتحديد موضع منطقة التحميل
تتميز محامل سلسلة RAU بفتحة تحميل الأسطوانة على الحلقة الخارجية، محكمة الغلق بسدادة. أثناء التثبيت، تأكد من أن موضع القابس هذا لا يتطابق مع منطقة التحميل القصوى. وبالمثل، بالنسبة للمحامل ذات الحلقات الخارجية المنقسمة، يجب توجيه الوصلة المنقسمة بعيدًا عن اتجاه الحمل الأساسي. يؤدي الالتزام بمبادئ التوجيه هذه إلى تقليل تركيزات الضغط وتحسين توزيع الحمل عبر مكمل الأسطوانة.
التحقق بعد التثبيت
بعد التجميع، قم بتدوير العمود أو المبيت يدويًا للتأكد من التشغيل السلس. استمر في التشغيل بدون تحميل بالطاقة وبسرعة منخفضة، مع زيادة السرعة والحمل تدريجيًا أثناء مراقبة الضوضاء غير الطبيعية أو الاهتزاز أو ارتفاع درجة الحرارة. أي حالات شاذة تستدعي الإغلاق الفوري والتحقيق قبل التشغيل.

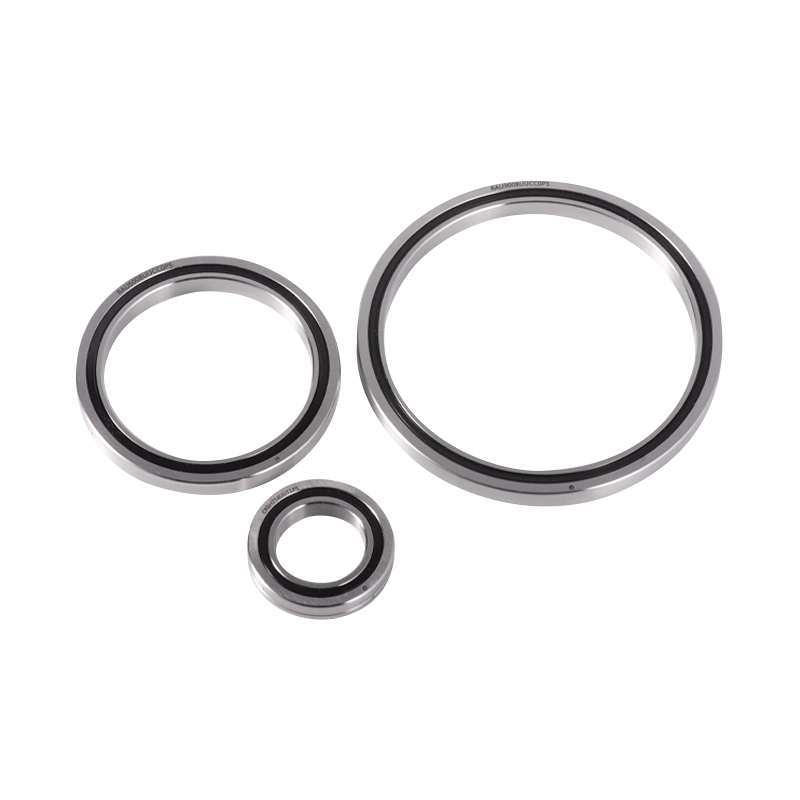

نظرة عامة على منتج سلسلة RAU
تمثل سلسلة RAU نسخة مدمجة للغاية من المحامل الأسطوانية المتقاطعة، والتي يتم تحقيقها عن طريق تقليل سمك الحلقة الداخلية والخارجية إلى الحد العملي. يعد هذا التصميم مثاليًا للتطبيقات الحساسة للوزن والمحدودة المساحة بما في ذلك مفاصل الروبوتات الصناعية، والطاولات الدوارة الدقيقة، ومحركات الدفع المباشر، والأجهزة الطبية، ومراكز التصنيع باستخدام الحاسب الآلي. تتميز محامل سلسلة RAU بهيكل حلقة داخلية وخارجية متكامل متوافق مع دوران الحلقة الداخلية والخارجية.

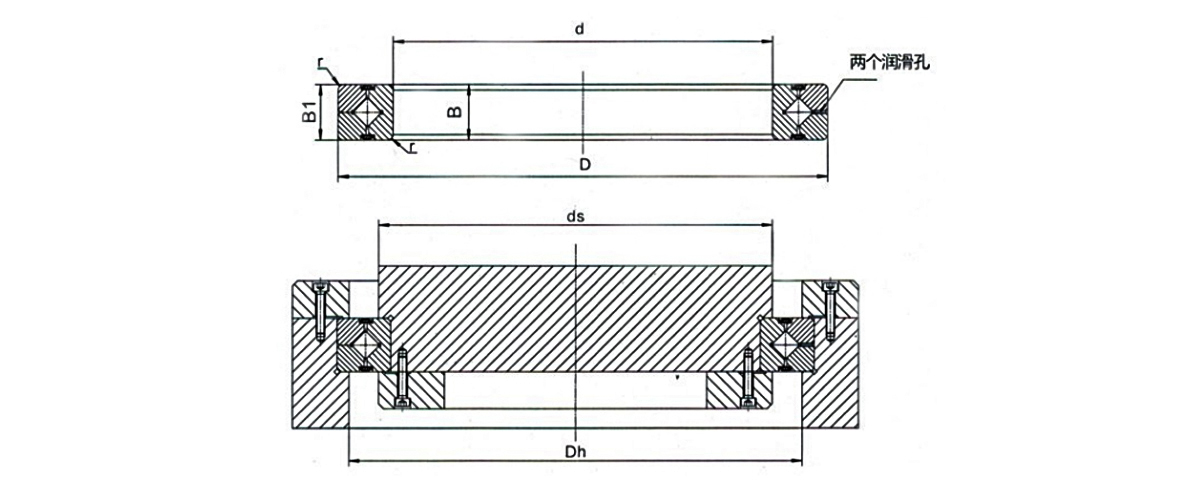

راو6008، راو7008، و تحمل RAU8008 المواصفات
| المعلمة | RAU6008 | RAU7008 | RAU8008 |
|---|---|---|---|
| قطر التجويف (د) | 60 ملم | 70 ملم | 80 ملم |
| القطر الخارجي (د) | 76 ملم | 86 ملم | 96 ملم |
| قطر دائرة ميل الأسطوانة (dp) | 67 ملم | 77 ملم | 87 ملم |
| العرض (ب) | 8 ملم | 8 ملم | 8 ملم |
| ارتفاع الكتف (دس / درهم) | 63.5 ملم / 70.5 ملم | 73.5 ملم / 80.5 ملم | 83.5 ملم / 90.5 ملم |
| تصنيف الحمل الديناميكي (كر) | 5.68 كيلو نيوتن | 5.98 كيلو نيوتن | 6.37 كيلو نيوتن |
| تصنيف الحمل الثابت (Cor) | 8.68 كيلو نيوتن | 9.80 كيلو نيوتن | 11.3 كيلو نيوتن |
| قداس | 0.09 كجم | 0.10 كجم | 0.11 كجم |
| مادة | GCr15 فولاذ محمل بالكروم عالي الكربون (مصلب) | GCr15 فولاذ محمل بالكروم عالي الكربون (مصلب) | GCr15 فولاذ محمل بالكروم عالي الكربون (مصلب) |
| فئات الدقة المتاحة | P0، P6، P5، P4 | P0، P6، P5، P4 | P0، P6، P5، P4 |
| خيارات التخليص الشعاعي | CC0 (محمل مسبقًا)، C0 (خلوص طفيف) | CC0 (محمل مسبقًا)، C0 (خلوص طفيف) | CC0 (محمل مسبقًا)، C0 (خلوص طفيف) |
| خيارات الختم | النوع المفتوح (قياسي)؛ UU (ختم مزدوج الشفة على كلا الجانبين) | النوع المفتوح (قياسي)؛ UU (ختم مزدوج الشفة على كلا الجانبين) | النوع المفتوح (قياسي)؛ UU (ختم مزدوج الشفة على كلا الجانبين) |
باعتبارها مصنعًا محترفًا للمحامل وشركة تصنيع المحامل في الصين، تتخصص شركة UKL Bearing Manufacturing Co., Ltd. (Wuxi) في حلول المحامل عالية الأداء، وتوفر الدعم الفني للصناعات العالمية ذات المتطلبات العالية بشكل استثنائي للدقة والموثوقية. تغطي مرافق UKL عملية التصنيع بأكملها - الحدادة، والتليين، والخراطة، والمعالجة الحرارية، والطحن، والتجميع الآلي - بدعم من فريق يضم أكثر من 200 متخصص ماهر. تقوم UKL بتصنيع محمل RAU6008، تحمل RAU7008 وRAU8008 بمواصفات دقيقة، مع إمكانيات تمتد إلى حلول مخصصة للتطبيقات المتخصصة. تقدم UKL أيضًا الاستشارات الفنية بشأن أفضل ممارسات التثبيت لضمان الأداء الأمثل للمحامل. تحافظ UKL على إدارة الجودة الصارمة طوال فترة الإنتاج.
الأسئلة الشائعة
س 1: ما هو الخطأ الأكثر شيوعًا عند تركيب محامل متقاطعة؟
عدم الاهتمام الكافي لطبيعة المقطع الرقيق لهذه المحامل، مما يؤدي إلى إمالة أثناء الإدخال. حافظ دائمًا على الاتجاه الأفقي المثالي واستخدم مطرقة بلاستيكية بشكل متساوٍ ولطيف لتعزيز المحمل بشكل تدريجي.
س2: ما سبب أهمية تسلسل عزم دوران المسمار لتركيب محمل سلسلة RAU؟
يضمن التثبيت القطري متعدد المراحل توزيعًا موحدًا لقوة التثبيت عبر الحلقات المنقسمة، مما يمنع التشوه الموضعي الذي من شأنه أن يؤثر على دقة الدوران وعمر خدمة المحمل.
س 3: هل يمكن استخدام محمل RAU6008 ومحمل RAU7008 ومحمل RAU8008 بالتبادل؟
لا، هذه المحامل لها أقطار تجويف مميزة (60 مم، 70 مم، و80 مم على التوالي) وأقطار خارجية مقابلة. يجب أن يتطابق الاختيار مع أبعاد العمود والإسكان المحددة للتطبيق.
س 4: ما هو التشحيم الموصى به للمحامل الأسطوانية المتقاطعة من سلسلة RAU؟
يعد التشحيم بالشحم أمرًا قياسيًا لمعظم التطبيقات، على الرغم من أن التشحيم بالزيت مقبول أيضًا. يعتمد الاختيار على سرعة التشغيل ودرجة الحرارة والظروف البيئية. تحتفظ المتغيرات المختومة (UU) بمواد التشحيم بشكل أكثر فعالية في البيئات الملوثة.
س5: كيف يمكنني التحقق من تركيب محمل الأسطوانة المتقاطع بشكل صحيح؟
قم بإجراء فحص دوران يدوي متبوعًا بتشغيل طاقة منخفض السرعة بدون تحميل. قم بزيادة السرعة والحمل تدريجيًا أثناء مراقبة الضوضاء أو الاهتزاز أو ارتفاع درجة الحرارة غير الطبيعي. تشير أي مخالفات إلى مشكلات التثبيت المحتملة التي تتطلب التحقيق.
