تتميز المحامل الدقيقة من النوع الرفيع SX بتصميم نحيف للغاية، مع بُعد مقطعي أصغر مقارنةً بالمحامل من النوع RB مع الحفاظ على نفس قطر المجلة. نظرًا لهذا التصميم الرفيع للغاية، لا تحتوي الحلقات الداخلية أو الخارجية على فتحات تثبيت، مما يتطلب حواف ومقاعد دعم للتركيب. يتم استخدامها عادةً في التطبيقات التي تتطلب تدوير الحلقة الداخلية.
مزايا المنتج
محامل الأسطوانة المتقاطعة من سلسلة SX هي نوع خاص من المحامل مع حلقة داخلية مقسمة وحلقة خارجية دوارة. يتم ترتيب البكرات بنمط متقاطع، مما يسمح لها بتحمل الأحمال في جميع الاتجاهات. بالمقارنة مع النماذج التقليدية، يتم زيادة صلابتها بنسبة 3-4 مرات. الحلقة الداخلية أو الخارجية عبارة عن هيكل من جزأين، ويمكن تعديل خلوص المحمل. حتى في ظل التحميل المسبق، يمكن تحقيق حركة دورانية عالية الدقة. إنها تتميز بالدقة العالية، الصلابة العالية، قدرة التحميل العالية، والحجم الصغير. يتم استخدامها بشكل شائع كمحامل كروية عادية في الروبوتات الصناعية، مما يوفر صلابة أعلى بـ 3-4 مرات من النماذج التقليدية.
ميزات المنتج
محامل عالية الدقة وعالية الصلابة مع تصميم مقطع عرضي ذو جدران رقيقة
ما هي المحامل المستخدمة ل؟
· الروبوتات: يستخدم في المفاصل والأجزاء الدوارة من الأذرع الآلية التي تتطلب حركة دقيقة.
· أدوات آلة التصنيع باستخدام الحاسب الآلي: تعد الدقة وقدرة التحميل أمرًا بالغ الأهمية في تطبيقات الطاولة الدوارة والمغزل.
· الأجهزة الطبية: الحركة السلسة والدقيقة مطلوبة في أجهزة مثل الروبوتات الجراحية ومعدات التصوير.
· الأجهزة البصرية: يعد تحديد المواقع المستقرة أمرًا بالغ الأهمية في المعدات عالية الدقة مثل التلسكوبات والمجاهر.
· مكونات الطيران: يستخدم في أنظمة التحكم في الطيران وآليات الأقمار الصناعية التي تتطلب موثوقية ودقة عالية.

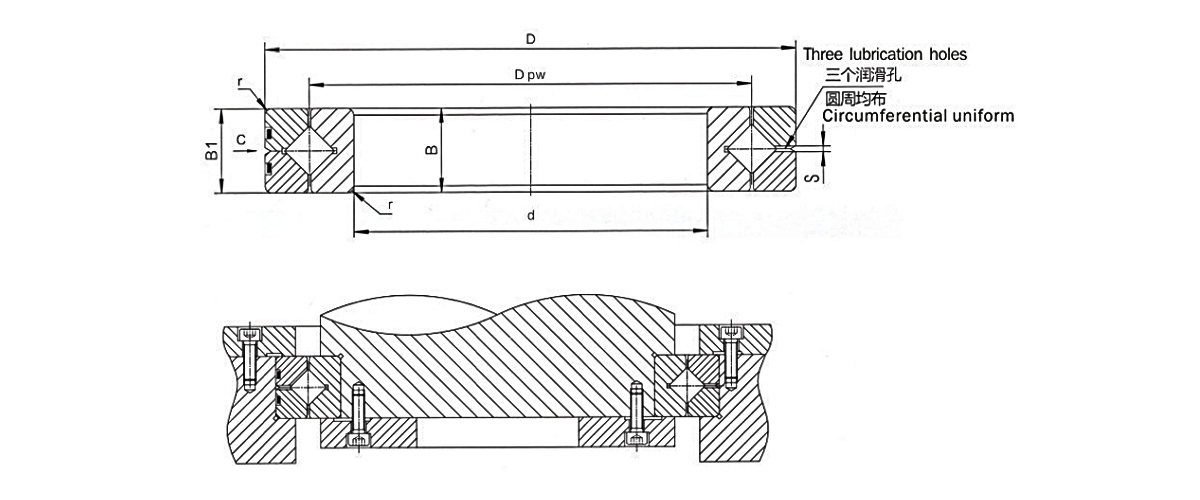

| نوع المحمل | البعد | تصنيف الحمل الأساسي (المحوري) | تصنيف الحمل الأساسي (شعاعي) | الوزن | |||||||
| القطر الداخلي | القطر الخارجي | قطر درجة الأسطوانة | عالية | ثقوب النفط | الشطب | كاليفورنيا | كوا | كر | كور | ||
| d | D | Dpw | ب ب1 | S | rmin | كن | كن | كن | كن | كجم | |
| SX011814 | 70 | 90 | 80 | 10 | 1.2 | 0.6 | 18 | 60 | 12 | 30 | 0.3 |
| SX011818 | 90 | 115 | 102 | 13 | 1.2 | 1 | 26 | 96 | 17 | 47 | 0.4 |
| SX011820 | 100 | 125 | 112 | 13 | 1.2 | 1 | 28 | 106 | 18 | 52 | 0.5 |
| SX011824 | 120 | 150 | 135 | 16 | 1.5 | 1 | 41 | 153 | 26 | 75 | 0.8 |
| SX011828 | 140 | 175 | 157 | 18 | 1.5 | 1.1 | 64 | 237 | 41 | 116 | 1.1 |
| SX011832 | 160 | 200 | 180 | 20 | 1.5 | 1.1 | 69 | 272 | 44 | 133 | 1.7 |
| SX011836 | 180 | 225 | 202 | 22 | 2 | 1.1 | 98 | 381 | 63 | 187 | 2.3 |
| SX011840 | 200 | 250 | 225 | 24 | 2 | 1.5 | 106 | 425 | 68 | 208 | 3.1 |
| SX011848 | 240 | 300 | 270 | 28 | 2 | 2 | 149 | 612 | 95 | 300 | 5.3 |
| SX011860 | 300 | 380 | 340 | 38 | 2.5 | 2.1 | 245 | 1027 | 156 | 504 | 12 |
| SX011868 | 340 | 420 | 380 | 38 | 2.5 | 2.1 | 265 | 1148 | 167 | 563 | 13.5 |
| SX011880 | 400 | 500 | 450 | 46 | 2.5 | 2.1 | 385 | 1699 | 244 | 833 | 24 |
| SX0118/500 | 500 | 620 | 560 | 56 | 2.5 | 3 | 560 | 2538 | 355 | 1244 | 44 |
