في عالم الروابط الميكانيكية، يعتبر محمل نهاية القضيب المتواضع - والذي يشار إليه غالبًا باسم محمل كروي عادي - هو البطل المجهول الذي يتيح الحركة المتحكم فيها مع استيعاب عدم المحاذاة. ومع ذلك، لا يتم إنشاء جميع نهايات القضبان على قدم المساواة. عندما يتطلب أحد التطبيقات سعة تحميل استثنائية وثباتًا حراريًا وموثوقية، يصبح اختيار نموذج معين أمرًا بالغ الأهمية. ال تحمل SIZJ12 يعد خيارًا متميزًا في فئة نهاية القضيب من سلسلة بوصة. يقدم هذا الدليل نظرة فنية عميقة حول السبب وراء كون هذا الطراز تحديدًا، مع أسطح التلامس المنزلقة المصنوعة من الفولاذ على الفولاذ والبنية القوية من الفولاذ الكربوني، هو الخيار المفضل للمهندسين الذين يواجهون ظروف تشغيل قاسية في قطاعات مثل آلات البناء والتعبئة والأتمتة الصناعية.

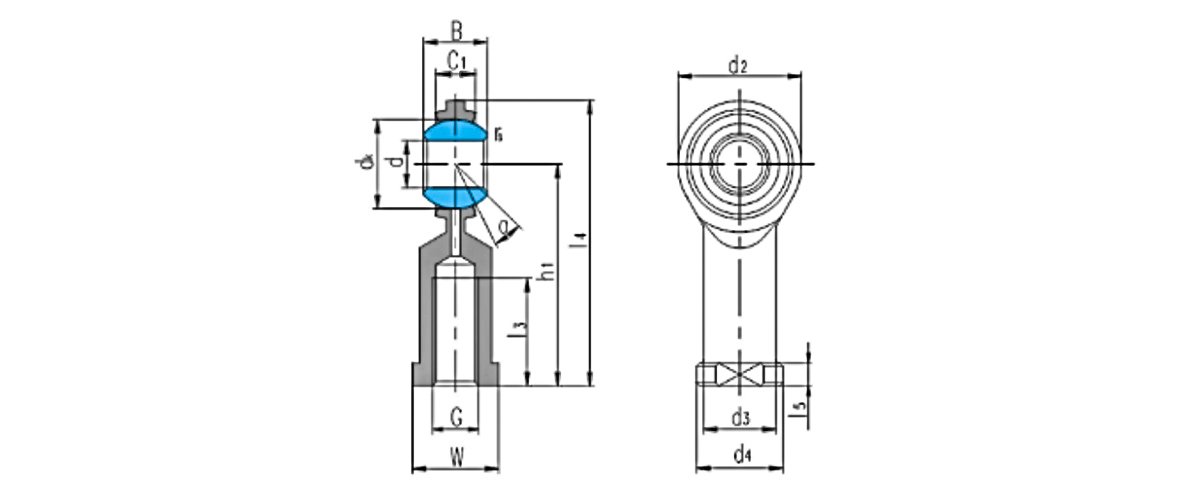

تعريف SIZJ12: المواصفات والأبعاد الأساسية

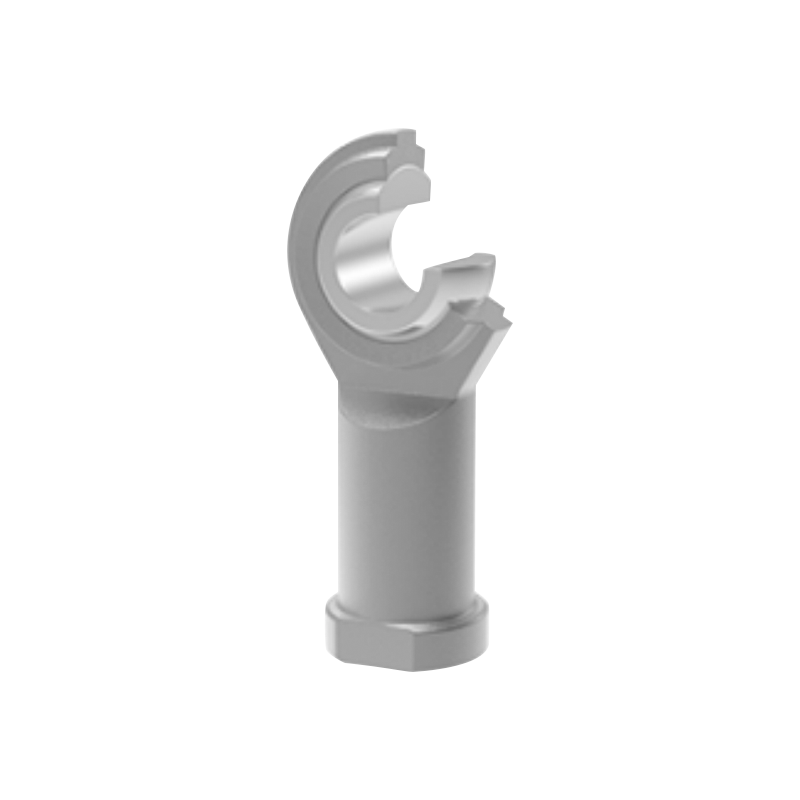

قبل استكشاف مزايا أدائها، من الضروري فهم المعلمات الفيزيائية والميكانيكية التي تحدد هذا المحمل. SIZJ12 عبارة عن طرف قضيب ملولب أنثوي، وهو ما يميزه عن المتغيرات الملولبة الذكرية ويحدد كيفية دمجه في التجميع. يتميز بخيط UNF 1/2-20، مما يجعله متوافقًا مع أدوات التثبيت الإمبراطورية القياسية. يوفر التصميم الفولاذي على الفولاذ، حيث يتم تصنيع كل من الكرة والسباق من الفولاذ الكربوني الصلب، مزيجًا فريدًا من قدرة التحميل العالية ومقاومة التآكل. وفيما يلي تفصيل تفصيلي لأبعادها وتقييماتها المهمة.

يضع تصنيف الحمل الديناميكي البالغ 28 كيلو نيوتن معيارًا عاليًا لفئة الحجم هذه، كما أن تصنيف الحمل الثابت مثير للإعجاب بنفس القدر. تؤكد هذه البيانات أن SIZJ12 ليس مجرد مكون سلبي ولكنه عنصر هيكلي قادر على تحمل قوى كبيرة في أنظمة التحكم في الحركة الصعبة.

تقييمات الأحمال والمتانة الميكانيكية: معيار 28 كيلو نيوتن

ال SIZJ12 تصنيف الحمل 28 كيلو نيوتن ليس رقما تعسفيا. إنه نتيجة لحسابات هندسية دقيقة تأخذ في الاعتبار هندسة المحمل وخصائص المواد والمعالجة الحرارية. يشير تصنيف الحمل الديناميكي (C) إلى الحمل الذي يمكن للمحمل من خلاله تحقيق الحد الأدنى من العمر الافتراضي الذي يصل إلى 100000 دورة تذبذب في ظل الظروف المثالية. بالنسبة للتطبيقات التي تتضمن تحميلًا دوريًا - مثل الأذرع الآلية في التشغيل الآلي أو المفاصل المفصلية لآلات البناء - فإن القدرة على تحمل أحمال ديناميكية تبلغ 28 كيلو نيوتن تعني أن المحمل يمكن أن يعمل بشكل موثوق في مهام مثل رفع المكونات الثقيلة أو دفعها أو إمالةها.

سعة التحميل الثابتة وهوامش الأمان

معدل الحمل الثابت (C0) لـ SIZJ12 أعلى بشكل ملحوظ، وغالبًا ما يتجاوز 35 كيلو نيوتن، مما يوفر هامش أمان كبير لأحمال الصدمات التي تحدث بشكل متكرر في الآلات الثقيلة. لمحمل نهاية القضيب النموذجي المستخدم في أ محمل نهاية القضيب لآلات البناء السيناريو - على سبيل المثال، رابط التوجيه للجرافة ذات العجلات - يمكن لارتفاعات الحمل اللحظية أن تتجاوز متوسط الحمل التشغيلي بعامل 2 أو 3. وتضمن قدرة SIZJ12 على امتصاص مثل هذه المسامير دون تشوه دائم سلامة نظام الربط بأكمله. يوجد أدناه تمثيل مقارن لقدرات التحميل.

ينتمي SIZJ12 إلى عائلة تحمل نهاية قضيب الإناث مكونات تتميز بخيط داخلي يقبل مسمار أو قضيب ذكر. خيط UNF المحدد 1/2-20 هو خيط رفيع موحد يحتوي على 20 خيطًا في البوصة. توفر هذه الدرجة الدقيقة العديد من المزايا الميكانيكية مقارنة بالخيوط الخشنة: دقة ضبط أفضل، ومنطقة ضغط شد أعلى، ومقاومة فائقة للارتخاء تحت الاهتزاز. بالنسبة لأنظمة التشغيل الآلي حيث تكون التعديلات الدقيقة لطول القضيب أمرًا بالغ الأهمية، أو لمعدات التعبئة والتغليف التي تعاني من اهتزاز دوري مستمر، يضمن الخيط الدقيق بقاء الإعداد ثابتًا بمرور الوقت.

عند الاختيار بين نهايات القضيب الأنثوية والذكرية، يعتمد الاختيار غالبًا على بنية التجميع. تُستخدم نهايات القضيب الأنثوية مثل SIZJ12 عادةً عندما تتطلب نقطة التثبيت شقًا أو دعامة بفتحة، مما يوفر اتصالًا نظيفًا ومضغوطًا. ال تحمل SIZJ12 يتوفر أيضًا في متغير ملولب على الجانب الأيسر، تم تحديده باسم SILZJ12، للتطبيقات التي تتطلب تعديلات وصلة ربط المقطورة. القرار بين SIZJ12 vs SILZJ12 خيط اليد اليسرى تمليه الحاجة إلى التشديد في اتجاه عقارب الساعة أو عكس اتجاه عقارب الساعة أثناء التجميع أو الصيانة.

قوة الموضوع والمشاركة

مع خيط UNF 1/2-20، يوفر SIZJ12 درجة عالية من قوة ربط الخيط، وهو أمر ضروري عند استخدام المحمل كعنصر حامل في التوتر. تبلغ مساحة إجهاد الشد لخيط UNF من 1/2 إلى 20 حوالي 0.1599 بوصة مربعة، وهو ما يترجم إلى سعة تحميل إثبات تتجاوز 30 كيلو نيوتن للمسامير الفولاذية القياسية، مما يتوافق بشكل فعال مع تصنيف الحمل الثابت للمحمل. يضمن هذا التوازن أن الخيط لا يصبح الحلقة الأضعف في الوصلة.

أحد الأسئلة الأكثر شيوعًا حول SIZJ12 يتعلق بسلوكه في البيئات الحرارية المرتفعة. قياسي محمل نهاية القضيب لتطبيقات درجة الحرارة العالية يجب أن تتعامل مع التمدد الحراري، وتدهور مواد التشحيم، والتغيرات المحتملة في صلابة المواد. يتعامل SIZJ12، ببنيته المصنوعة من الفولاذ بالكامل، مع هذه التحديات بشكل جيد للغاية. يبلغ معامل التمدد الحراري للفولاذ الكربوني المتصلب حوالي 11-13 ميكرومتر/م · درجة مئوية، مما يعني أنه عند فرق درجة حرارة قدره 150 درجة مئوية، يكون التغير في الأبعاد في القطر الخارجي 30 مم أقل من 0.06 مم - ضمن حدود الخلوص النموذجية.

استراتيجية التشحيم للحرارة الشديدة

في حين أن الزوج المنزلق المصنوع من الفولاذ على الفولاذ يمكن أن يعمل بدون تشحيم لفترات قصيرة، فإن الأداء الأمثل في البيئات ذات درجات الحرارة العالية يتطلب نظام تشحيم دقيق. تحافظ الشحوم عالية الحرارة المعتمدة على البوليوريا أو الزيوت الاصطناعية السميكة PTFE على لزوجتها حتى 180 درجة مئوية ويمكن تطبيقها من خلال تركيبات التشحيم المتوفرة. بالنسبة للتطبيقات التي تتجاوز 200 درجة مئوية، يوصى باستخدام مواد التشحيم الصلبة مثل ثاني كبريتيد الموليبدينوم (MoS2) أو الجرافيت. هذه القدرة على التكيف تجعل SIZJ12 خيارًا متعدد الاستخدامات للأفران وعربات الفرن ووصلات حجرة المحرك حيث تتقلب درجات الحرارة بشكل كبير.

بيانات الأداء الحراري الرئيسية: تم التحقق من صحة SIZJ12 في التشغيل المستمر في درجات حرارة محيطة تبلغ 180 درجة مئوية مع شحم مناسب بدرجة حرارة عالية، مما يظهر زيادة بنسبة أقل من 5% في الخلوص الشعاعي بعد 5000 دورة تذبذب - مما يدل على ثبات حراري ممتاز ومقاومة التآكل.

تعدد الاستخدامات تحمل SIZJ12 يجعلها عنصرًا أساسيًا في قطاعات صناعية متعددة. يستفيد كل تطبيق من جوانب مختلفة من مجموعة الأداء الخاصة به.

آلات البناء والمعدات الثقيلة

في عالم محمل نهاية القضيب لآلات البناء ، يتم تحديد SIZJ12 بشكل متكرر لروابط التوجيه وقضبان التثبيت وحوامل الأسطوانات. المتطلبات الرئيسية هنا هي المقاومة العالية للصدمات والقدرة على تحمل التلوث الناتج عن الغبار والحطام. إن تصميم الفولاذ على الفولاذ يتحمل دخول الجسيمات إلى درجة معينة، كما أن الأسطح الصلبة تقاوم التآكل الناتج عن الرمل وغبار الأسمنت. يستخدم الحفار النموذجي العشرات من المحامل الطرفية للقضبان في وصلاته الهيدروليكية والميكانيكية، مما يجعل الموثوقية أولوية قصوى لمشغلي الأساطيل.

الأتمتة والأنظمة الروبوتية

في تحمل نهاية قضيب الأتمتة تعتبر التطبيقات والدقة والتكرار أمرًا بالغ الأهمية. تستخدم الأذرع الآلية ووحدات الالتقاط والمكان والمركبات الموجهة الآلية (AGVs) نهايات القضبان لتوصيل المحركات بالمفاصل. تضمن الدقة العالية للتجويف والقطر الخارجي SIZJ12 (تفاوتات ISO H7/h6) الحد الأدنى من اللعب، مما يترجم إلى تحديد المواقع بدقة. على سبيل المثال، في الوصلة التي تعمل بمحرك مؤازر لخط التعبئة والتغليف، يسمح عزم الاحتكاك الثابت للمحمل للمحرك المؤازر بالعمل ضمن معلمات التحكم في الحلقة المغلقة الخاصة به دون حدوث ارتفاعات غير متوقعة في عزم الدوران.

ماكينات صناعة التعبئة والتغليف

ال تحمل لصناعة التعبئة والتغليف غالبًا ما تواجه معدلات دورية عالية وإجراءات غسيل متقطعة. في حين أن SIZJ12 ليس مقاومًا للتآكل بشكل افتراضي (كونه من الفولاذ الكربوني)، فإن العديد من مهندسي التعبئة والتغليف يحددونه في المناطق المحمية من الرطوبة المباشرة، أو يقومون بتطبيق طلاء مقاوم للتآكل. إن قدرته على التعامل مع التذبذب عالي السرعة في فكوك إغلاق الفيلم أو آليات طي الكرتون تجعله خيارًا شائعًا، خاصة عند دمجه مع أنظمة التشحيم الآلية التي تضمن الأداء المتسق على مدى ملايين الدورات.

اختيار الحق تحمل SIZJ12 يتضمن أكثر من مجرد مطابقة الأبعاد. يجب على المهندسين تقييم مجموعة من عوامل الحمل والسرعة ودرجة الحرارة والعوامل البيئية. توضح القائمة المرجعية التالية المعلمات الهامة التي يجب مراعاتها.

• تحميل الملف الشخصي: تحديد الحمل الديناميكي المكافئ (P) بناءً على القوى الشعاعية والمحورية الفعلية. بالنسبة للأحمال المجمعة، استخدم العلاقة P = X·Fr Y·Fa، حيث X وY هما العاملان المتوفران في كتالوج المحامل. تأكد من أن P أقل من تصنيف الحمل الديناميكي البالغ 28 كيلو نيوتن للعمر المطلوب.
• تردد التذبذب: بالنسبة للتطبيقات عالية التردد، ضع في اعتبارك حرارة الاحتكاك المتولدة. يمكن للمحامل الفولاذية على الفولاذ التعامل مع سرعات انزلاق تصل إلى 2 م/ث مع التشحيم المناسب. عند الترددات الأعلى، فكر في التشحيم القسري أو التبريد.
• غلاف درجة الحرارة: للتشغيل المستمر في درجة حرارة أعلى من 120 درجة مئوية، حدد شحمًا عالي الحرارة وتأكد من أن مواد الغلاف تحتوي على معاملات تمدد حراري متوافقة لتجنب فقدان التحميل المسبق.
• الختم البيئي: في dusty or wet environments, consider adding protective boots or specifying the bearing with a corrosion-resistant coating. The SIZJ12 itself does not include seals, so external sealing may be necessary.
• متطلبات الاختلال: ال SIZJ12 accommodates up to ±8 degrees of angular misalignment. Verify that the linkage geometry does not exceed this limit, especially under maximum deflection conditions.

التحقق من خلال الحساب

لتوضيح عملية الاختيار، فكر في ربط معدات البناء بحمل شعاعي ذروة يبلغ 22 كيلو نيوتن ومكون حمل محوري قدره 6 كيلو نيوتن. باستخدام عوامل التحميل لمحمل كروي عادي (X = 1، Y = 2.5 للفولاذ على الصلب)، الحمل الديناميكي المكافئ P = 1·22 2.5·6 = 37 كيلو نيوتن. وهذا يتجاوز التصنيف الديناميكي البالغ 28 كيلو نيوتن، مما يشير إلى أنه سيكون من الضروري وجود محمل أكبر أو تقليل الحمل المحوري. وهذا يوضح أهمية التحليل الدقيق للحمل في منع الفشل المبكر.

تحليل مقارن: SIZJ12 مقابل نهايات قضبان سلسلة بوصة أخرى

في حين أن SIZJ12 عبارة عن محمل عالي الأداء، فمن المفيد فهم كيفية مقارنته بأطراف القضبان الشائعة الأخرى من سلسلة بوصة، خاصة من حيث سعة الحمل وحجم الخيط. ويقدم الجدول أدناه نظرة عامة مقارنة داخل نفس العائلة.

تسلط هذه المقارنة الضوء على أن SIZJ12 يحتل أرضية وسطية متوازنة في عائلة سلسلة البوصة، حيث يوفر تصنيف حمل ديناميكي يبلغ 28 كيلو نيوتن أعلى بكثير من SIZJ10 الأصغر بينما يكون أكثر إحكاما من SIZJ14. وهذا يجعله خيارًا مثاليًا للتطبيقات حيث تمنع قيود المساحة استخدام محمل أكبر، ولكن متطلبات الحمل تتجاوز قدرات البدائل الأصغر.

الصيانة وتحسين عمر الخدمة

لاستخراج الحد الأقصى لعمر الخدمة من SIZJ12، تعد استراتيجية الصيانة الاستباقية أمرًا ضروريًا. يستفيد التصميم المصنوع من الصلب على الفولاذ، على الرغم من متانته، من إعادة التشحيم والفحص المنتظم.

فترات التشحيم

بالنسبة للتطبيقات الصناعية النموذجية التي تعمل تحت أحمال وسرعات معتدلة، يوصى بإعادة التشحيم كل 100 إلى 200 ساعة تشغيل. في آلات البناء الثقيلة المعرضة لأحمال عالية التأثير والحطام، قد يتم تقليل هذه الفترة إلى 40-50 ساعة. يشتمل المحمل على أداة تشحيم لسهولة إعادة التشحيم، ويُنصح باستخدام شحم EP عالي الجودة (الضغط الشديد) مع لزوجة زيت أساسي تبلغ ISO VG 150–220 لمعظم التطبيقات.

مراقبة التآكل

تعد مراقبة الخلوص الشعاعي الطريقة الأكثر فعالية لتقييم حالة المحمل الكروي العادي المصنوع من الفولاذ على الفولاذ. مع تآكل المحمل، يزداد الخلوص تدريجيًا. بمجرد أن يتجاوز الخلوص الشعاعي 0.15 مم (أي ما يقرب من 2-3 أضعاف الخلوص الأولي البالغ 0.05-0.08 مم)، يجب استبدال المحمل لمنع فقدان الدقة وزيادة أحمال التأثير على المكونات المجاورة. يسمح تطور التآكل القابل للقياس هذا بالصيانة المخططة، مما يقلل من وقت التوقف غير المخطط له.

الأسئلة المتداولة (الأسئلة الشائعة)

س1: ماذا تعني تسمية "SIZJ12" من حيث نوع وحجم المحمل؟

ال "SI" prefix indicates a steel-on-steel spherical plain bearing with a female thread. "ZJ" is a series code for inch-dimensioned rod ends, and "12" refers to the nominal bore size in sixteenths of an inch—in this case, 12/16 = 0.750 inch, although the actual bore is 0.500 inch for this design (the code can sometimes reflect outer ring size; always verify dimensions). The SIZJ12 has a 1/2-20 UNF female thread and is designed for heavy-duty applications.

Q2: هل يمكن استخدام SIZJ12 في البيئات تحت الماء أو شديدة التآكل؟

لا، إن SIZJ12 القياسي مصنوع من الفولاذ الكربوني وليس مقاومًا للتآكل. بالنسبة للبيئات البحرية أو الكيميائية، يجب تحديد المتغيرات المصنوعة من الفولاذ المقاوم للصدأ أو المغلفة بالتآكل. وبدلاً من ذلك، يمكن استخدام مانع تسرب خارجي أو غطاء حماية لحماية المحمل من الرطوبة، ولكن الحل المفضل هو اختيار محمل مصنوع من مادة مقاومة للتآكل منذ البداية.

س3: ما الفرق بين SIZJ12 وSILZJ12؟

ال primary difference is the thread direction. SIZJ12 has a right-hand (standard) thread, while SILZJ12 has a left-hand thread. The SILZJ12 is used in applications where turnbuckle-style adjustments are needed, allowing two rod ends to be threaded onto a central rod to adjust its length without disassembling the connection.

س 4: كيف يتعامل SIZJ12 مع أحمال الصدمات الشائعة في آلات البناء؟

ال SIZJ12's high static load rating (≈36 kN) provides a significant safety margin against instantaneous shock loads. The steel-on-steel construction and hardened surfaces allow the bearing to absorb impact energy without fracturing or deforming, making it well-suited for the cyclic impact loads encountered in excavator and loader linkages.

س 5: هل SIZJ12 مناسب لتطبيقات الدوران عالية السرعة؟

لا، لقد تم تصميم محامل نهاية القضيب في المقام الأول للحركات المتأرجحة أو المائلة، وليس للدوران المستمر. يجب عمومًا أن تظل سرعة الانزلاق في المحمل الكروي العادي أقل من 2 م/ث. بالنسبة لتطبيقات الدوران عالية السرعة، سيكون محمل عنصر التدحرج التقليدي أكثر ملاءمة.

س 6: ما هو التشحيم الموصى به لـ SIZJ12 في درجات الحرارة العالية؟

بالنسبة لدرجات حرارة تصل إلى 120 درجة مئوية، يكون شحم EP القياسي المعتمد على الليثيوم مقبولاً. بالنسبة لدرجات الحرارة التي تتراوح بين 120 درجة مئوية و200 درجة مئوية، يوصى باستخدام شحم صناعي يحتوي على مادة البولي يوريا أو مادة PTFE وزيت أساسي عالي اللزوجة. فوق 200 درجة مئوية، يجب تطبيق مواد التشحيم الصلبة مثل MoS2 أو الجرافيت مباشرة على الأسطح المنزلقة.
