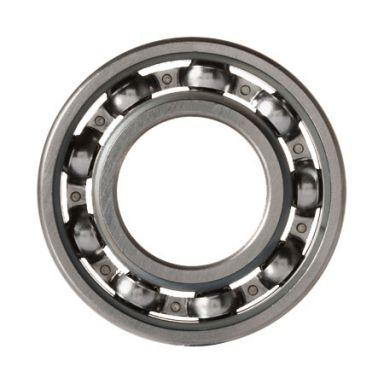

A 6224 تحمل يمثل عنصرا أساسيا في الآلات الصناعية الحديثة. تعد محامل الكرات ذات الأخدود العميق أحادية الصف من بين أنواع المحامل الأكثر تنوعًا والأكثر استخدامًا على نطاق واسع في قطاعات التصنيع والسيارات والطاقة. تدعم هذه المحامل الأحمال الشعاعية والأحمال المحورية المعتدلة من خلال تصميم بسيط ولكنه فعال يتميز بكرات فولاذية موجودة في حلقات محززة.
يخلق تصميم الأخدود العميق مسار تحميل مستمر حول المحمل، مما يوزع الضغط بالتساوي على جميع العناصر الدوارة. تتيح هذه البنية إمكانية الدوران السلس في ظل الظروف الصعبة مع الحفاظ على موثوقية تشغيلية عالية. ال 6224 محمل كروي ذو صف واحد عميق يتبع التعيين معايير ISO الدولية، مما يشير إلى خصائص الأبعاد والأداء المحددة التي يمكن للمهندسين الاعتماد عليها عبر سلاسل التوريد العالمية.
تشتمل المحامل الكروية ذات الأخدود العميق على العديد من عناصر التصميم الهامة التي تساهم في اعتمادها على نطاق واسع في البيئات الصناعية.
يضمن التصنيع الدقيق لهذه المكونات الحد الأدنى من الاهتزاز والضوضاء أثناء التشغيل. تؤثر جودة تشطيب السطح على أخاديد المجاري بشكل مباشر على عمر المحمل وسلاسة التشغيل. تحافظ تقنيات الإنتاج الحديثة على التفاوتات ضمن الميكرومتر، مما يتيح للمحامل تحقيق سرعات دوران تتجاوز 10000 دورة في الدقيقة في العديد من التطبيقات.
على عكس أنواع المحامل الأخرى، تتفوق محامل الأخدود العميق في إدارة سيناريوهات الحمل المجمعة. تسمح الهندسة للكرات بحمل كل من الأحمال الشعاعية المتعامدة مع العمود والأحمال المحورية المتواضعة الموازية لاتجاه العمود. تلغي هذه الخاصية ذات السعة المزدوجة الحاجة إلى أنواع محامل متعددة في العديد من التطبيقات، مما يقلل من تعقيد التصميم وتكلفة النظام.
يساعد فهم مواصفات الأبعاد والأداء المهندسين على اختيار المحامل المناسبة لتطبيقات محددة.
| المعلمة | القيمة | وحدة |
|---|---|---|
| قطر التجويف (د) | 120 | مم |
| القطر الخارجي (د) | 215 | مم |
| العرض (ب) | 40 | مم |
| الحد الأدنى لنصف قطر الشرائح (ص) | 2.1 | مم |
| الوزن | 5.27 | كجم |
| نوع تتحمل | تتحمل أسطواني | - |
| عنصر المتداول | الكرة الفولاذية، صف واحد | - |
| مقياس الأداء | التقييم |
|---|---|
| تصنيف الحمل الديناميكي الأساسي (Cr) | 146 كيلو نيوتن |
| تصنيف الحمل الثابت الأساسي (Cor) | 118 كيلو نيوتن |
| الحد الأقصى لسرعة تزييت الزيت | 6300 دورة في الدقيقة |
| الحد الأقصى لسرعة تزييت الشحوم | 4000 دورة في الدقيقة |
| نطاق درجة حرارة التشغيل | -30 إلى 120 درجة مئوية |
| تصنيف التسامح | معيار C0، قابل للترقية إلى C3/C4 |
يأتي المحمل 6224 في تكوينات متعددة لتناسب بيئات التشغيل المختلفة:
توفر محامل الأخدود العميق أداءً استثنائيًا عبر أبعاد تشغيلية متعددة. تتيح هندستها البسيطة احتكاكًا أقل مقارنةً بتصميمات المحامل المعقدة، مما يؤدي إلى انخفاض استهلاك الطاقة في الأنظمة الصناعية. زاوية الاتصال البالغة صفر درجة بين الكرات والمجاري المائية تسمح لهذه المحامل بالتعامل مع أحمال الصدمات بشكل فعال، وامتصاص طفرات القوة المفاجئة دون فشل سابق لأوانه.
ويمثل الاستقرار الحراري ميزة هامة أخرى. تحافظ مواد البناء الفولاذية على خواص ميكانيكية متسقة عبر نطاق درجة الحرارة المحدد، مما يضمن أداء يمكن التنبؤ به في كل من التطبيقات المبردة ودرجات الحرارة المرتفعة. يمنع مسار الحمل الموزع تركيزات الإجهاد الموضعية التي قد تؤدي إلى فشل الكلال.
يقدر المهندسون التوحيد المضمن في تصميم محمل الأخدود العميق. يعمل حجم العمود العالمي وواجهات التثبيت القياسية على تبسيط عملية تطوير المعدات. يتيح هذا التنوع محمل كروي أخدود عميق للمحرك الكهربائي التطبيقات عبر الصناعات المتنوعة دون الحاجة إلى تعديلات مخصصة. يستوعب تصميم التجويف الأسطواني كلا من الأعمدة الصلبة والأكمام المدببة من خلال أجهزة التثبيت المناسبة.
تعمل محامل الأخدود العميق كمكونات أساسية في الآلات الصناعية التي تغطي قطاعات متعددة. قدرتها على التكيف مع ظروف التحميل المختلفة ونطاقات السرعة تجعلها مناسبة لمجموعة واسعة بشكل استثنائي من التطبيقات.
المحركات الكهربائية والمعدات الدوارة: مركزية في تصميم المحرك، تدعم هذه المحامل دوران العمود في المحركات ذات القدرة الحصانية الكسرية من خلال المحركات الصناعية الكبيرة التي تتجاوز 1000 حصان. توفر الإصدارات المختومة الحماية في البيئات التي تتعرض للغبار أو الرطوبة أو المواد الكيميائية.
معدات مناولة المواد: تعتمد أنظمة النقل والرافعات وآليات الرفع على محامل الأخدود العميق لدعم الحمل بشكل موثوق. تستوعب سعة الحمولة الشعاعية عمليات نقل المواد الثقيلة في منشآت التعدين والبناء والتصنيع.
الضواغط والمضخات: تشتمل تصميمات الضاغط الترددي والدوار على هذه المحامل للحفاظ على موضع العمود بدقة في ظل تغيرات الضغط الديناميكي. تستفيد تطبيقات المضخات من متغيرات المحامل المختومة التي تقاوم دخول الماء وتمنع التآكل الداخلي.
الآلات الزراعية: تستخدم المعدات الزراعية، بدءًا من أنظمة معالجة الحبوب وحتى آلات معالجة المحاصيل، محامل ذات أخدود عميق في كل من أنظمة التشغيل الأساسية والمكونات المساعدة. يتطلب التعرض البيئي للغبار والرطوبة والمخلفات العضوية وجود أنواع مختومة أو محمية.
معالجة المنسوجات والورق: تعتمد تطبيقات المغزل عالية السرعة ومعدات التعامل مع الويب على محامل الأخدود العميق لتحقيق أداء ثابت. تظل اختلافات درجات الحرارة في بيئات المعالجة ضمن النطاق التشغيلي للمحمل.
تحدد ظروف التشغيل نوع الختم المناسب وطريقة التشحيم. تستخدم التطبيقات عالية السرعة التي تقترب من 6000 دورة في الدقيقة عادةً زيت التشحيم لتقليل تسخين الاحتكاك. تعمل العمليات متوسطة السرعة في نطاق 2000 إلى 4000 دورة في الدقيقة بفعالية مع تشحيم الشحوم، مما يتطلب تدخل صيانة أقل تكرارًا. تستفيد سيناريوهات التحميل الثقيل ذات السرعة المنخفضة من المحامل المختومة التي تحبس التشحيم وتستبعد الملوثات البيئية.
تتطلب التطبيقات التي تتجاوز نطاقات درجات الحرارة المحيطة أو التي تعمل في بيئات قابلة للتآكل مواد تحمل تتجاوز الفولاذ القياسي. تقاوم العناصر والسباقات المصنوعة من الفولاذ المقاوم للصدأ الأكسدة والهجوم الكيميائي، مما يطيل عمر الخدمة في تطبيقات المعالجة البحرية أو الكيميائية.
يضمن الاختيار الصحيح للمحامل الأداء الأمثل للمعدات وطول العمر التشغيلي. يجب على المهندسين تقييم العديد من المعلمات الهامة قبل تحديد نموذج محمل معين.
تحليل الحمل: حساب الأحمال الشعاعية والمحورية المتوقعة أثناء التشغيل العادي وأثناء المراحل العابرة لبدء التشغيل/إيقاف التشغيل. قارن هذه الأحمال المحسوبة مع تقييمات الحمل الأساسية للمحمل. تعد هوامش الأمان التي تتراوح من 1.5 إلى 2.0 مرة من معدل الحمل الأساسي ممارسة قياسية لإطالة عمر المحمل.
متطلبات السرعة: تحديد نطاق سرعة التشغيل المتوقعة وسرعة الدوران القصوى. راجع حدود سرعة تزييت المحمل لتحديد ما إذا كان تزييت الزيت أو الشحوم يناسب التطبيق بشكل أفضل. قد تتطلب التطبيقات عالية السرعة محامل ذات تصميمات قفصية مُحسّنة لتقليل تأثيرات الطرد المركزي على العناصر المتدحرجة.
العوامل البيئية: تقييم التعرض للتلوث، ووجود الرطوبة، ودرجات الحرارة القصوى، والتعرض للمواد الكيميائية. تحمي متغيرات المحامل المختومة من دخول الغبار والرطوبة ولكنها تحد من تجديد الشحوم. تسمح المحامل المفتوحة بتزويد التشحيم الطازج بشكل مستمر ولكنها تتطلب إحكامًا خارجيًا فعالاً على مستوى مبيت الماكينة.
تكوين التركيب: حدد ما إذا كان تركيب العمود أو الهيكل يناسب هندسة التطبيق. ضع في اعتبارك متطلبات التسامح وقم بإنشاء طرق التركيب التي تدعم بشكل صحيح كلاً من الأحمال الشعاعية والمحورية أثناء التشغيل.
يمثل التشحيم المناسب العامل الأكثر أهمية في إطالة عمر خدمة المحمل. تتطلب المحامل المشحمة تجديدًا دوريًا لاستبدال مواد التشحيم المتدهورة والحفاظ على طبقة الحماية بين العناصر المتداول والمجاري المائية. يسمح التشحيم بالزيت بالتبريد المستمر واستخراج التلوث من خلال أنظمة الترشيح، وهو مثالي للتطبيقات عالية السرعة.
يؤدي التشحيم المفرط إلى توليد الحرارة من خلال التموج الميكانيكي ويجب تجنبه. يؤدي نقص التشحيم إلى تسريع التآكل وبدء التشنج، مما يؤدي إلى تدمير المحمل خلال ساعات من التشغيل. تعمل التوصيات الخاصة بالتطبيق على موازنة هذه الاهتمامات المتنافسة.
تحدد عمليات التفتيش المنتظمة المشكلات النامية قبل حدوث الفشل الكارثي. تشير قراءات درجة الحرارة المرتفعة إلى عدم كفاية التشحيم أو الحمل الزائد. تشير الضوضاء أو الاهتزازات غير العادية إلى دخول التلوث أو تشظي سطح العنصر المتدحرج. تتيح المراقبة المنهجية تخطيط الصيانة التنبؤي الذي يقلل من وقت التوقف غير المتوقع للمعدات.
تحتوي تصميمات المحامل المختومة على مواد تشحيم وتستبعد التلوث، مما يقلل من تكرار الصيانة. تتطلب المحامل المفتوحة إحكام إغلاق خارجي في واجهة مبيت الماكينة. تعمل الأختام المرنة والتصميمات المتاهة على حماية الأجزاء الداخلية للمحمل مع السماح بتدوير التشحيم المتحكم فيه. تستفيد المعدات التي تعمل في البيئات المتربة أو الرطبة بشكل كبير من تدابير الختم المحسنة.
عند تقييم تقنيات المحامل للتطبيقات الصناعية، يقوم المهندسون بمقارنة تصميمات الأخدود العميق مع الأساليب البديلة بما في ذلك المحامل الأسطوانية المدببة والمحامل الأسطوانية والمحامل المغناطيسية.
| نوع المحمل | القدرة الشعاعية | القدرة المحورية | نطاق السرعة | مستوى التكلفة |
|---|---|---|---|---|
| كرة الأخدود العميق | جيد | معتدل | عالية | منخفض |
| الأسطوانة المدببة | ممتاز | ممتاز | معتدل | عالية |
| الأسطوانة الأسطوانية | ممتاز | محدودة | عالية | معتدل |
| المحامل المغناطيسية | المتخصصة | المتخصصة | عالية جدًا | عالية جدًا |
تمثل محامل الأخدود العميق الاختيار الأمثل لتطبيقات الأغراض العامة التي تجمع بين الأحمال المعتدلة والسرعات المتغيرة وحساسية التكلفة. توفر أنواع المحامل المتخصصة أداءً فائقًا في سيناريوهات محددة ولكن بتكلفة اقتناء وتشغيل أعلى بكثير.
تتوافق محامل الكرات ذات الأخدود العميق مع معايير الأبعاد والأداء الدولية الصارمة، وفي المقام الأول ISO 6 لمواصفات التصميم العامة وISO 286 لتصنيف التسامح. تضمن هذه المعايير إمكانية التبادل عبر سلاسل التوريد العالمية وتمكن المهندسين من تحديد المكونات من موردين متعددين بثقة.
تعمل أنظمة شهادات الجودة، بما في ذلك امتثال التصنيع ISO 9001 ومعايير الجودة ISO 20623، على إنشاء عمليات إنتاج متسقة. يتحقق الاختبار المنتظم من أن مكونات المحمل تلبي تقييمات الحمل المحددة ودقة الأبعاد ومتطلبات تشطيب السطح.
تستخدم مرافق الإنتاج الحديثة آلات التحكم العددي بالكمبيوتر لتحقيق هندسة المجاري المائية بتشطيبات سطحية أقل من 0.05 ميكرومتر. تعمل تقنيات الطحن المتقدمة على إزالة عيوب المواد الموجودة تحت السطح والتي تؤدي إلى فشل الكلال. يؤكد التحقق من الجودة أثناء العملية توافق الأبعاد قبل مغادرة المحامل منشآت التصنيع.
تعمل عملية تنقية الفولاذ بالطرد المركزي على إزالة الشوائب الداخلية التي تركز الضغط تحت الأحمال التشغيلية. تعمل عمليات المعالجة الحرارية على تحسين صلابة المواد وصلابتها، وموازنة مقاومة التآكل ضد الهشاشة. تعمل هذه التطورات المعدنية على إطالة عمر الخدمة العملي للمحامل بشكل كبير بما يتجاوز تصميمات الأجيال السابقة.
تستمر صناعة المحامل في التقدم نحو تحسين الأداء، وتحسين الاستدامة، والتكيف مع المتطلبات الصناعية المتطورة. تعمل تصميمات القفص المركبة خفيفة الوزن على تقليل قوى الطرد المركزي عند السرعات القصوى مع الحفاظ على السلامة الهيكلية. تعمل عناصر التدحرج الخزفية في المحامل الهجينة على تقليل الكتلة والاحتكاك مع الحفاظ على قدرة تحميل كافية للعديد من التطبيقات.
تتيح طبقات التشحيم الصلبة تشغيل المحامل في البيئات التي لا يمكن فيها احتواء الشحوم والزيوت التقليدية، وخاصة فيما يتعلق بتطبيقات الفضاء الجوي والفراغ. تعمل تصميمات المحامل الذكية التي تشتمل على أجهزة استشعار مدمجة على تمكين مراقبة الحالة التي تتنبأ باحتياجات الصيانة قبل حدوث الأعطال، مما يؤدي إلى تحسين الموثوقية في الأنظمة المهمة.
تدفع اعتبارات الاستدامة تطوير تصميمات المحامل التي تتطلب استبدالًا أقل تكرارًا واستخدام مواد التشحيم المتوافقة مع البيئة. يعمل المصنعون على إزالة العناصر الأرضية النادرة من أقفاص المغناطيس الدائم مع الحفاظ على معايير الأداء التي تتطلبها الآلات الحديثة.
عادةً ما تشير ضوضاء المحمل غير العادية إلى دخول التلوث أو عدم كفاية التشحيم. تعمل الجزيئات المعدنية المنتشرة عبر أسطح مجرى السباق المحمل على إنشاء أصوات طحن يمكن التعرف عليها. أحيانًا يؤدي التنظيف المنهجي باستخدام مواد التشحيم النظيفة إلى استعادة التشغيل السلس إذا ظل التلوث في حده الأدنى. تتطلب المحامل المضبوطة أو التالفة بشدة استبدالًا كاملاً.
يشير فشل التحمل قبل فترات الخدمة المتوقعة إلى وجود أخطاء في التثبيت أو التحميل الزائد أو المشكلات البيئية. يؤدي التثبيت غير الصحيح إلى تطبيق أحمال لامركزية تركز الضغط على أقسام المحمل المصممة للأحمال الموزعة. يؤدي الإفراط في تشديد تركيبات التثبيت إلى خلق ضغوط داخلية تعمل على تسريع إجهاد المواد. يؤدي الحفاظ على تفاوتات التثبيت المحددة إلى منع حالات الفشل الناجمة عن التثبيت.
تشير درجة حرارة التحمل التي تزيد عن نطاق التشغيل الطبيعي إلى زيادة الاحتكاك نتيجة لانهيار التشحيم أو تطبيق الحمل الزائد. تؤدي زيادة كمية مواد التشحيم أو الترقية إلى الشحوم ذات القدرة على درجة حرارة أعلى إلى حل المشكلات في بعض الأحيان. يؤكد التحقق من تحليل الحمل ما إذا كانت ظروف التشغيل تتجاوز تقييمات تصميم المحامل.
تحتوي محامل الأخدود العميق المختومة على أختام دائمة تحبس مادة التشحيم داخل المحمل وتستبعد التلوث الخارجي. يقلل هذا التصميم من متطلبات الصيانة ويعمل بشكل جيد في البيئات المتربة أو الرطبة، ولكنه يمنع تجديد مواد التشحيم الخارجية. تسمح المحامل المفتوحة بتدوير مواد التشحيم والتبريد بشكل مستمر ولكنها تتطلب موانع تسرب خارجية لمنع دخول التلوث. تحدد بيئة التطبيق وإمكانية الصيانة التكوين الأكثر ملاءمة.
يبدأ اختيار المحمل بحساب الأحمال الشعاعية والمحورية المؤثرة على العمود. قم بالرجوع إلى جداول تصنيف الحمل الخاصة بالشركة المصنعة للمحامل لمقارنة الأحمال المحسوبة مع تقييمات الحمل الأساسية المنشورة. حدد حجم المحمل حيث يظل الحمل المحسوب أقل من 50 إلى 70 بالمائة من تصنيف الحمل الأساسي لضمان هوامش سلامة كافية لعمر الخدمة. تأكد من أن سرعة التشغيل تقع ضمن حدود سرعة التشحيم الموصى بها للمحمل.
تتحمل محامل الأخدود العميق اختلالًا زاويًا محدودًا يتراوح عادة من درجة إلى ثلاث درجات اعتمادًا على حجم المحمل وظروف التحميل. يؤدي الاختلال المفرط إلى تركيز الأحمال على أجزاء محدودة من مجرى السباق، مما يؤدي إلى تسريع فشل الكلال. إجراءات التثبيت التي تؤكد على تركيز العمود والإسكان تمنع حدوث مشكلات في المحاذاة غير الصحيحة. يلائم اختيار الوصلات المرنة إزاحة العمود البسيطة التي لا يمكن للمحامل استيعابها بشكل مستقل.
تستفيد التطبيقات عالية السرعة التي تقترب من الحد الأقصى لسرعة المحمل من تزييت الزيت الذي يدور عبر المحمل بمعدلات تدفق يمكن التحكم فيها. يزيل الزيت الحرارة الناتجة عن احتكاك العناصر المتداول ويستبدل باستمرار مواد التشحيم المتدهورة. يؤدي تشحيم الشحوم المناسب للسرعات المتوسطة إلى توليد حرارة زائدة عند السرعات العالية، مما قد يتسبب في توقف المحمل. تمثل أنظمة تزييت رذاذ الزيت أو زيت الهواء حلولاً متقدمة للتطبيقات المتخصصة فائقة السرعة.
تحتوي المحامل المختومة في المصنع عادة على مواد تشحيم كافية لفترات خدمة ممتدة، والتي عادة ما تكون عدة سنوات في ظل ظروف التشغيل العادية. تعتمد فترات إعادة التشحيم على درجة حرارة التشغيل وظروف التحميل ودورة العمل. عادةً ما تحدد الشركات المصنعة متطلبات التشحيم في وثائق المنتج. بمجرد استنفاد المحامل المغلقة احتياطيات مواد التشحيم الداخلية، يصبح الاستبدال ضروريًا لأن إعادة التشحيم المباشر مستحيلة دون التفكيك.
يشير التحميل المسبق للمحمل إلى الضغط الداخلي المطبق على العناصر المتداول أثناء التثبيت. يؤدي التحميل المسبق المناسب إلى التخلص من اللعب الداخلي الذي قد يسمح بخلاف ذلك بالانزلاق والمسافة البادئة في مجرى السباق. يؤدي التحميل المسبق المفرط إلى حدوث احتكاك وحرارة غير ضروريين بينما يسمح التحميل المسبق غير الكافي بانزلاق العناصر المتداول. تحدد مواصفات التركيب التحميل المسبق الصحيح من خلال الملاءمة التي يتم التحكم فيها بين المحمل والعمود أو المحمل وتجويف الغلاف.
تتعامل محامل الأخدود العميق مع الأحمال الشعاعية بشكل فعال ولكنها توفر قدرة تحميل محورية محدودة مقارنة بالمحامل الأسطوانية المدببة. تتطلب محامل عجلات السيارات مقاومة كبيرة للحمل المحوري لاستيعاب قوى الكبح والتحميل الجانبي. بينما تعمل تكوينات الأخدود العميق في بعض تطبيقات السيارات غير ذات العجلات، تظل تصميمات الأسطوانة المدببة قياسية لتركيب العجلات نظرًا للسعة المحورية الفائقة وقدرات التحميل المسبق الكامنة.
قم بتخزين المحامل المختومة في عبواتها الأصلية في بيئات جافة بدرجة حرارة ثابتة تتراوح بين 16 و35 درجة مئوية. حماية المحامل من الرطوبة والغازات المسببة للتآكل وتقلبات درجات الحرارة الشديدة التي تؤدي إلى تدهور خصائص مواد التشحيم. من المحتمل أن يؤدي التخزين الممتد إلى زيادة سماكة الشحوم مما يتطلب تشغيلًا لطيفًا أثناء بدء التشغيل الأولي. تتطلب المحامل المفتوحة أغطية واقية وتخزينًا جافًا لمنع تآكل أسطح المجاري المائية
