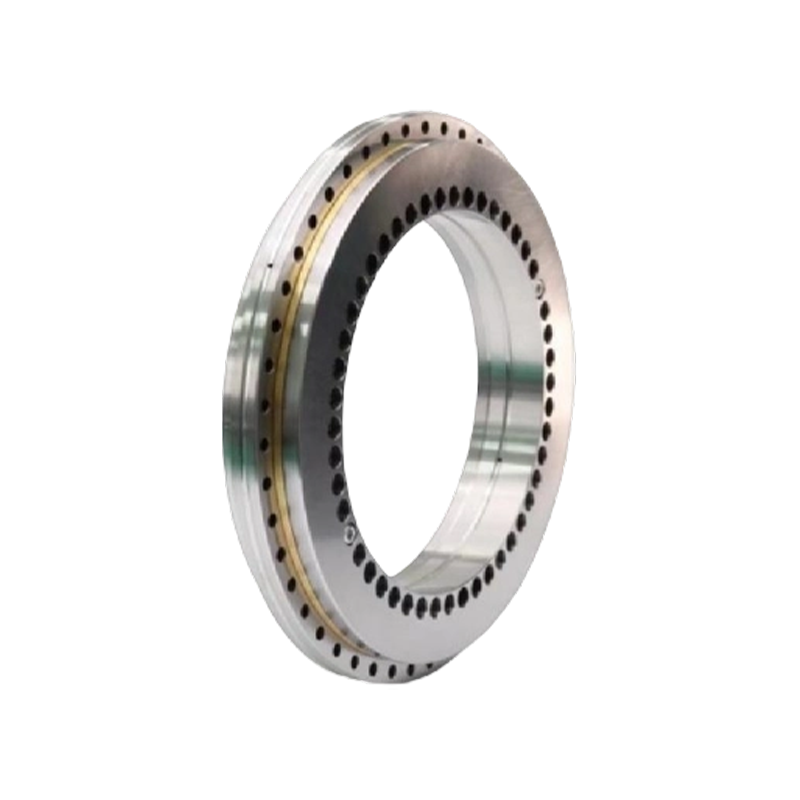

YRT الدقة تحمل القرص الدوار

يتكون محمل القرص الدوار الدقيق YRT من حلقة مبيت دفع/شعاعي، وحلقة عمود دفع/شعاعي، وغسالة دفع، ومجموعتي قفص أسطواني إبرة، ومجموعة من بكرات أسطوانية شعاعية. تحتوي حلقة الغلاف وحلقة العمود على فتحات براغي تثبيت موزعة بالتساوي. يتميز هذا النوع من المحامل بقدرة تحميل محورية وقطرية عالية، وصلابة عالية، ودقة عالية جدًا.

Contact Us اتصل بنا

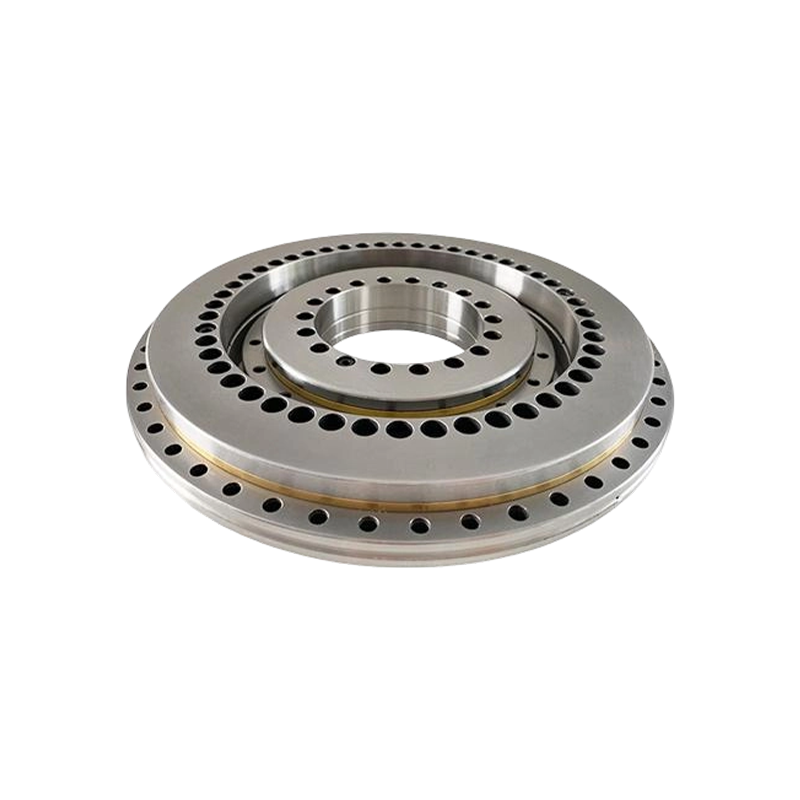

قبلV：No previous product التالي：محمل قياس زاوية YRTM
  • الوصف
  • المواصفات
  • اتصل بنا

مميزات محامل الطاولة الدوارة YRT:
1. المحمل المشترك:
محامل YRT عبارة عن محامل مدمجة، تدمج وظائف المحامل الشعاعية ومحامل الدفع. يمكنهم تحمل الأحمال الشعاعية والمحورية في نفس الوقت من اتجاهات مختلفة ويمكنهم أيضًا تحمل عزم الدوران.
2. دقة عالية:
تتميز محامل YRT عادةً بدقة عالية جدًا، مما يتيح الدوران وتحديد الموقع بدقة.
3. الصلابة:
تتميز محامل YRT بصلابة عالية، مما يحافظ على الاستقرار في ظل ظروف التحميل العالية. تضمن التطبيقات التي تتطلب أحمال عمل ثقيلة موثوقية التحمل تحت الأحمال العالية.
4. قدرة عزم الدوران العالية:
تم تصميم محامل YRT لتحمل أحمال عزم الدوران العالية، وهو أمر ضروري للتطبيقات التي تتطلب الدوران ونقل عزم الدوران العالي.
5. سهولة التركيب والصيانة:
تتميز محامل YRT عادة ببنية بسيطة، مما يسهل التركيب والصيانة. وهذا يساهم في موثوقية التحمل على المدى الطويل.

مجالات التطبيق:
تستخدم محامل YRT على نطاق واسع في مختلف المجالات، بما في ذلك الأسلحة الآلية الصناعية، والأدوات الآلية، ومعدات الطباعة، والأجهزة الطبية، ومعدات الطيران. إن تنوعها وأدائها العالي يجعلها الخيار المفضل للعديد من التطبيقات الهندسية.

احتياطات لاستخدام محامل القرص الدوار YRT:
1. حافظ على نظافة المحمل والمناطق المحيطة به
حتى جزيئات الغبار المجهرية يمكن أن تؤثر سلبًا على المحامل.
2. استخدمه بعناية
قد تؤدي التأثيرات القوية أثناء الاستخدام إلى حدوث خدوش وانبعاجات، مما يؤدي إلى وقوع حوادث.
3. استخدم الأدوات المناسبة
تجنب استبدال الأدوات الموجودة؛ استخدم الأدوات المناسبة فقط.
4. كن على دراية بتحمل التآكل
يمكن أن يسبب العرق على يديك الصدأ أثناء التشغيل، لذا تأكد من استخدام أيدي نظيفة وارتداء القفازات إن أمكن.

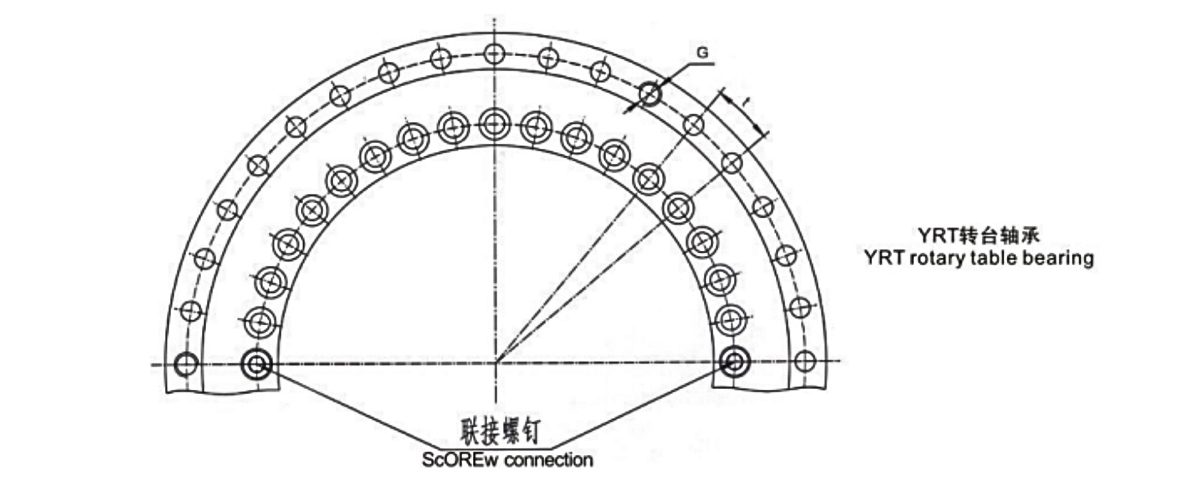

برغي
اتصال
الكمية 		الاتصال
ثقوب المسامير 		الملعب
t 		تشديد
عزم الدوران
من المسمار 		الحمل المقدر الأساسي سرعة محدودة الاحتكاك
لحظة 		الوزن نوع المحمل
محوري شعاعي
ديناميكي ثابت ديناميكي ثابت
أماه كاليفورنيا كوا كر كور تزييت الشحوم
G الكمية الكميةXt نانومتر كن ص / دقيقة نانومتر ≈كجم
2 一 一 12×30° 8.5 38 158 28.5 49.5 600 2.5 1.6 YRT50
2 一 一 12×30° 8.5 56 255 42.5 100 530 3 2.4 YRT80
2 م5 3 18×20° 8.5 76.5 415 47.5 120 430 3 4.1 YRT100
2 م8 3 24×15° 14 102 540 52 143 340 7 5.3 YRT120
2 م8 3 36×10° 14 112 630 56 170 320 10 6.2 YRT150
2 م8 3 48×75° 14 118 710 69.5 200 280 12 7.7 YRT180
2 م8 3 48×75° 14 120 765 81.5 220 260 14 9.7 YRT200
2 م12 3 36×10° 34 160 1060 93 290 200 20 18.3 YRT260
2 م12 3 36×10° 34 275 1930 120 345 170 40 25 YRT325
2 م12 3 48×75° 34 300 2280 186 655 140 55 33 YRT395
2 م12 3 48×75° 34 355 2800 200 765 120 70 45 YRT460
2 م12 6 48×75° 68 490 4250 228 965 80 140 89 YRT580
2 م12 6 48×75° 116 870 7400 430 1700 65 200 170 YRT650
3 م16 6 60×6° 284 1000 10010 455 1800 50 300 253 YRT850
3 م16 6 60×6° 284 1290 11400 530 2040 40 600 312 YRT950
6 م¹6 6 72×5° 284 1380 12000 620 2650 35 800 375 YRT1030
6 م16 6 72×5 284 1435 12850 745 2800 25 1000 450 YRT1200

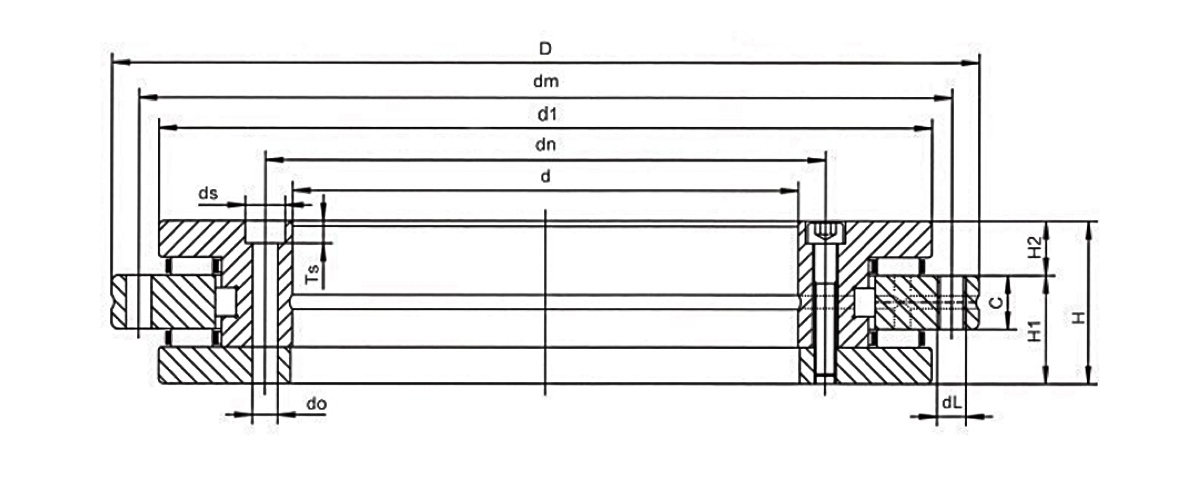

نوع المحمل البعد الشامل فتحات التثبيت
d D H H1 H2 C د1 الاسم المميز مارك ألماني الحلقة الداخلية حلقة خارجية
الوحدة: مم افعل س نهاية الخبر الكمية ديسيلتر الكمية
مم مم
YRT50 50 126 30 20 10 10 105 63 116 5.6 9 4.2 10 5.6 12
YRT80 80 146 35 23.35 11.65 12 130 92 138 5.6 10 4.2 10 4.6 12
YRT100 100 185 38 25 13 12 160 112 170 5.6 10 5.4 16 5.6 15
YRT120 120 210 40 26 14 12 184 135 195 7 11 6.2 22 7 21
YRT150 150 240 40 26 14 12 214 165 225 7 11 6.2 34 7 33
YRT180 180 280 43 29 14 15 244 194 260 7 11 6.2 46 7 45
YRT200 200 300 45 30 15 15 274 215 285 7 11 6.2 46 7 45
YRT260 260 385 55 36.5 18.5 18 345 280 365 9.3 15 8.2 34 9.3 33
YRT325 325 450 60 40 20 20 415 342 430 9.3 15 8.2 34 9.3 33
YRT395 395 525 65 42.5 22.5 20 486 415 505 9.3 15 8.2 46 9.3 45
YRT460 460 600 70 46 24 22 560 482 580 10 15 8.2 46 10 45
YRT580 580 750 90 60 30 30 700 610 720 11.4 18 11 46 11.4 42
YRT650 650 870 122 78 44 34 800 680 830 14 20 13 45 14 42
YRT850 850 1095 124 80.5 43.5 37 1018 690 1055 18.5 26 17 57 18.5 54
YRT950 950 1200 132 86 46 40 1130 990 1160 18.5 26 17 57 18.5 54
YRT1030 1030 1300 145 92.5 52.5 40 1215 1075 1255 18.5 26 17 66 18.5 66
YRT1200 1200 1490 164 108 56 52 1410 1240 1445 18.5 26 17 66 18.5 66
