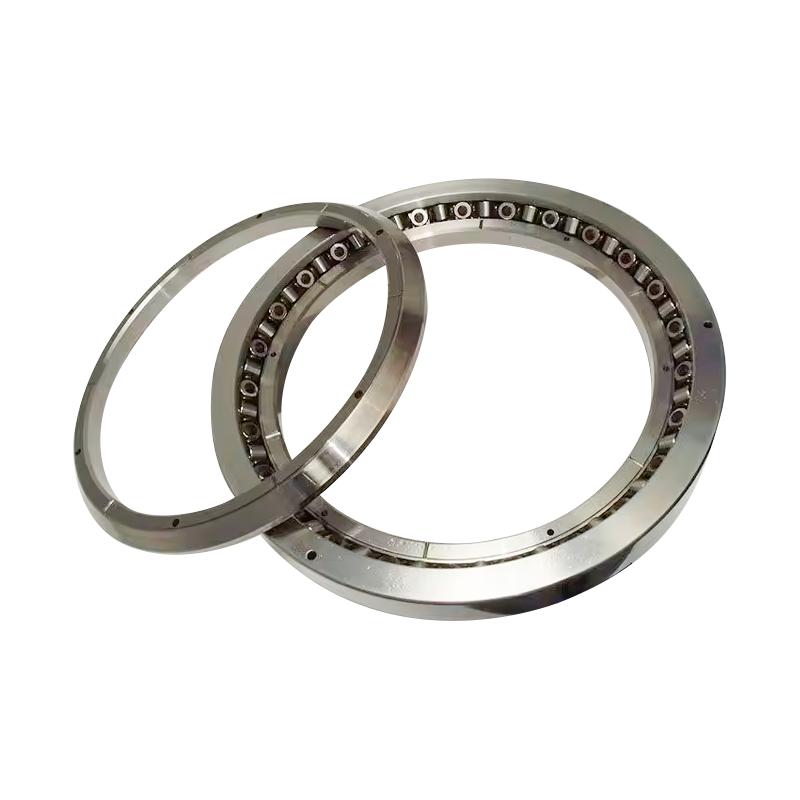

محمل XRT060-NT

محامل مدببة متقاطعة (CTRB): دوران عالي الدقة
إن المحمل الأسطواني المتقاطع (CTRB) هو نوع من المحامل عالية الدقة التي تتميز بتصميم هيكلي حيث يتم ترتيب مجموعتين من المجاري المائية والبكرات المدببة بشكل عرضي بزوايا قائمة لبعضها البعض، وتكملها كتل فاصلة ومنصات دعم. يتيح تصميم الزاوية المستدقة الكبيرة أن يصل الامتداد الفعال إلى عدة أضعاف العرض الفعلي للمحمل. تتقاطع الخطوط الممتدة للأسطح المتدحرجة في مركز الدوران، لتحقق حركة دحرجة خالصة.

يتم ترتيب الأسطوانات المدببة الداخلية بتكوين متناوب على شكل حرف V. تتوافق الهندسة المدببة مع زاوية ميل مجرى السباق لمنع تركيز الضغط، مما يتيح للمحمل تحمل الأحمال المحورية والشعاعية والعزمية (لحظة الانقلاب). يمكن أن تصل دقة المحمل إلى فئات P4/P2، وتتميز بتصميم تحميل مسبق قابل للتعديل لتحسين الصلابة. إن سرعتها الحدية أعلى من تلك الخاصة بالمحامل الأسطوانية المتقاطعة، كما أنها تظهر معامل احتكاك أقل.

Contact Us اتصل بنا
قبلV：331138 AG محمل أسطواني مدبب بأربعة صفوف التالي：لا يوجد منتج تالي
  • الوصف
  • المواصفات
  • اتصل بنا

ميزات المنتج
· الهيكل المدمج: تشتمل المحامل الأسطوانية المتقاطعة على مجموعتين من المجاري المائية والبكرات مرتبة بشكل عرضي بزوايا قائمة. ارتفاع المقطع العرضي للمحمل يشبه المحمل ذو الصف الواحد، وبالتالي توفير المساحة ومواد الغلاف.
· صلابة عالية ومدى فعال: تمنح الزاوية المستدقة الكبيرة والتصميم الهندسي المدبب المحمل نطاقًا فعالاً إجماليًا عدة مرات عرضه.
· قدرة تحميل عالية اللحظة: يسمح ترتيب الأسطوانة المتقاطعة للمحمل بتحمل لحظات الانقلاب العالية.
· الدقة والاحتكاك المنخفض: إنها توفر دقة عالية (تصل إلى درجة P2)، ومقارنة بالمحامل الأسطوانية المتقاطعة، فإنها تحقق سرعات محددة أعلى واحتكاكًا أقل.

مجالات التطبيق (التطبيقات)
· المحامل المدببة المتقاطعة مناسبة للأدوات الآلية، بما في ذلك:
· طاولات آلة الحفر والطحن العمودية
· جداول الفهرسة الدوارة الدقيقة للأدوات الآلية
· ماكينات قطع التروس الكبيرة
· الأبراج
· الروبوتات الصناعية
· أدوات الآلات CNC
· طاولات دوارة CNC
· المخارط العمودية CNC
· منصات دوارة الدقة
· أدوات الاختبار/القياس
·المعدات الدقيقة

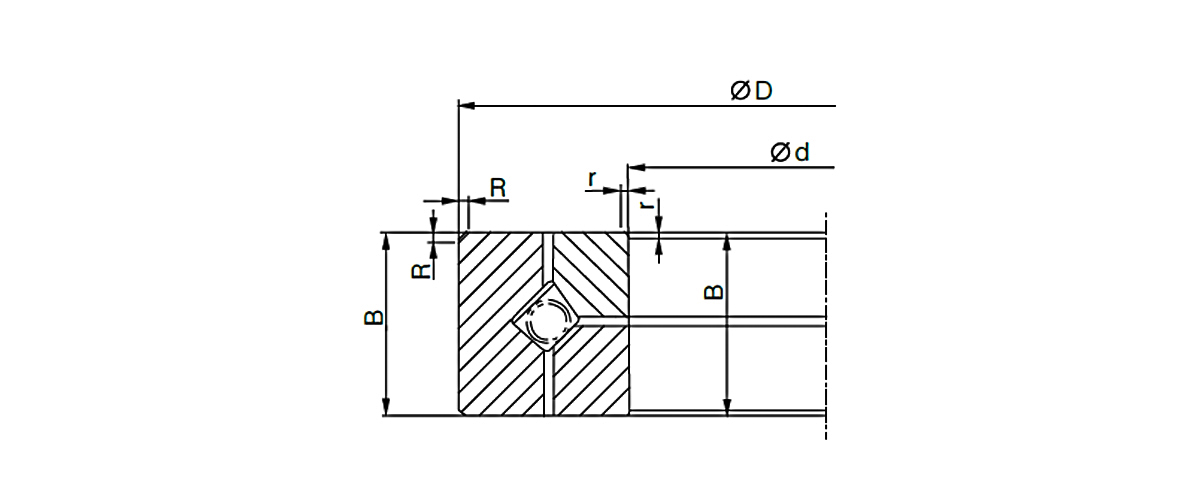

الأبعاد الأساسية تصنيف الحمل الأساسي تقييمات السرعة قداس نموذج
ديناميكي ثابت السرعة المرجعية الحد من السرعة تحمل رقم
د [مم] د [مم] ب [مم] ج [كيلو نيوتن] C0 [كيلو نيوتن] [ص / دقيقة] [ص / دقيقة] [كجم]
150 230 30 95.2 156 1100 4.9 محمل XRT060-NT
160 240 30 96.8 162 1000 5.15 محمل XRT063-NT
200 280 30 102 175 900 6.7 محمل XRT079-NT
203.2 279.4 31.75 110 188 850 5.59 محمل XRT080-NT
203.2 279.4 31.75 110 188 850 5.59 محمل XRT080-W
240 300 30 88 184 750 5.4 محمل XRT094-NT
250 310 25 88 188 700 4.5 محمل XRT098-NT
250 350 40 187 355 670 13 محمل XRT099-NT
300 400 36.492 183 355 560 12.5 محمل XRT110-NTL
300 400 38 183 355 560 12.5 محمل XRT110-NT
300 480 60 258 495 600 38 محمل XRT110-NF
310 425 45 216 427 640 19.5 محمل XRT120-NT
330.2 457.2 63.5 264 515 620 32 محمل XRT130-NT
350 470 50 308 635 560 27 محمل XRT138-NT
370 495 50 93.6 600 30 محمل XRT140-NT
400 480 40 216 497 430 15 محمل XRT157-NT
400 550 60 429 920 400 46.5 محمل XRT158-NT
432.03 571.5 38.1 435 910 400 27.5 محمل XRT170-W
457.2 609.6 63.5 396 856 420 51 محمل XRT180-NT
424.95 614.924 65 470 960 380 62 محمل XRT160-NT
580 760 80 627 1380 300 100 محمل XRT220-NT
580 760 800 627 1380 300 100 محمل XRT220-W
600 830 80 680 1460 300 148 محمل XRT230-NF
685.8 914.4 79.375 693 1660 260 150 محمل XRT270-N
685.8 914.4 79.375 693 1660 260 150 محمل XRT270-NT
685.8 914.4 79.375 693 1660 260 150 محمل XRT270-W
901.7 1117.6 82.555 781 2060 200 185 محمل XRT350-W
901.7 1117.6 82.555 781 2060 200 185 محمل XRT350-NT
939.8 1117.6 82.555 920 2580 200 158 محمل XRT370-N
950 1170 85 968 2690 215 215 محمل XRT374-NF

الأبعاد الأساسية تصنيف الحمل الأساسي تقييمات السرعة قداس نموذج
ديناميكي ثابت السرعة المرجعية الحد من السرعة تحمل رقم
د [مم] د [مم] ب [مم] ج [كيلو نيوتن] C0 [كيلو نيوتن] [ص / دقيقة] [ص / دقيقة] [كجم]
1028.7 1327.15 114.3 1230 3310 430 430 محمل XRT400-NT
1028.7 1327.15 95.25 1060 3100 450 358 محمل XRT400-WT
1028.7 1327.15 114.3 1230 3310 430 430 محمل XRT400-NF
1270 1524 95.25 1300 3830 95 350 محمل XRT500-NT
1549.4 1828.8 101.6 1400 4510 80 500 محمل XRT610-NT
1879.6 2197.1 101.6 1510 5240 43 675 محمل XRT740-NT
2463.8 2819.4 114.3 2330 8740 19 1130 XRT1040-NT تحمل
