دليل اختيار محامل نهاية القضيب SIZJ12: لماذا تتفوق في التطبيقات المطلوبة

المقدمة: العمود الفقري الهندسي للأنظمة المفصلية

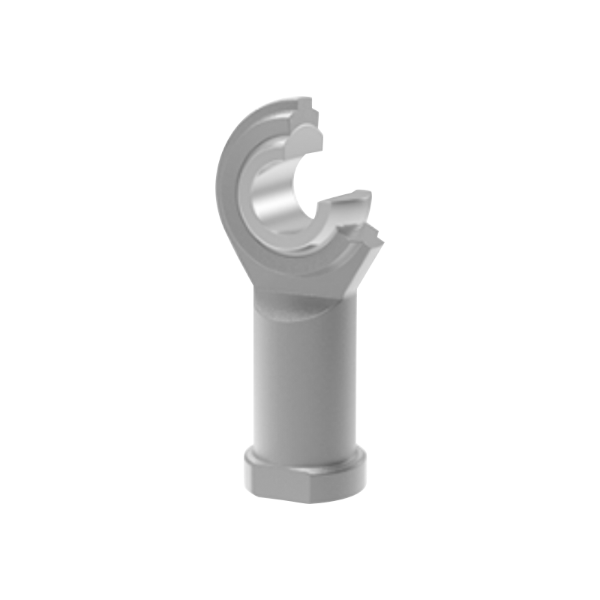

في التصميم الميكانيكي، هناك عدد قليل من المكونات التي تكون بسيطة بشكل مخادع ولكنها ذات أهمية حاسمة مثل محمل نهاية القضيب. ال تحمل SIZJ12 يمثل تطورًا محسنًا لمفهوم المحامل الكروية البسيطة، المصمم خصيصًا لإدارة الأحمال الثابتة العالية، واستيعاب المحاذاة الزاويّة، وتحمل قسوة البيئات الصناعية. يرمز تصنيفها، SIZJ12، إلى معيار محدد للأبعاد والخيوط يتماشى مع 1/2-20 من الخيوط الأنثوية UNF، مما يجعلها حلاً سهل الاستخدام للعديد من تصميمات الوصلات الحالية مع تقديم ترقيات الأداء عبر البدائل العامة.

يتجاوز هذا الدليل مواصفات الكتالوج لاستكشاف الأساس المنطقي الهندسي وراء اختيار SIZJ12. نقوم بتحليل سعة الحمولة الثابتة التي تبلغ 28 كيلو نيوتن، والآثار المترتبة على الاتصال المنزلق بين الفولاذ والفولاذ، والاعتبارات العملية التي تميزها عن المتغيرات مثل SILZJ12 ذات الخيوط اليسرى. بالنسبة لمهندسي التصميم ومتخصصي الصيانة، يعد فهم هذه الفروق الدقيقة أمرًا ضروريًا لتحسين عمر الخدمة وموثوقية النظام في التطبيقات التي تتراوح من روابط معدات البناء إلى أذرع التشغيل الآلي عالية الدورة.

المواصفات الأساسية: فك تشفير أبعاد المحمل SIZJ12 وتقييمات الحمل

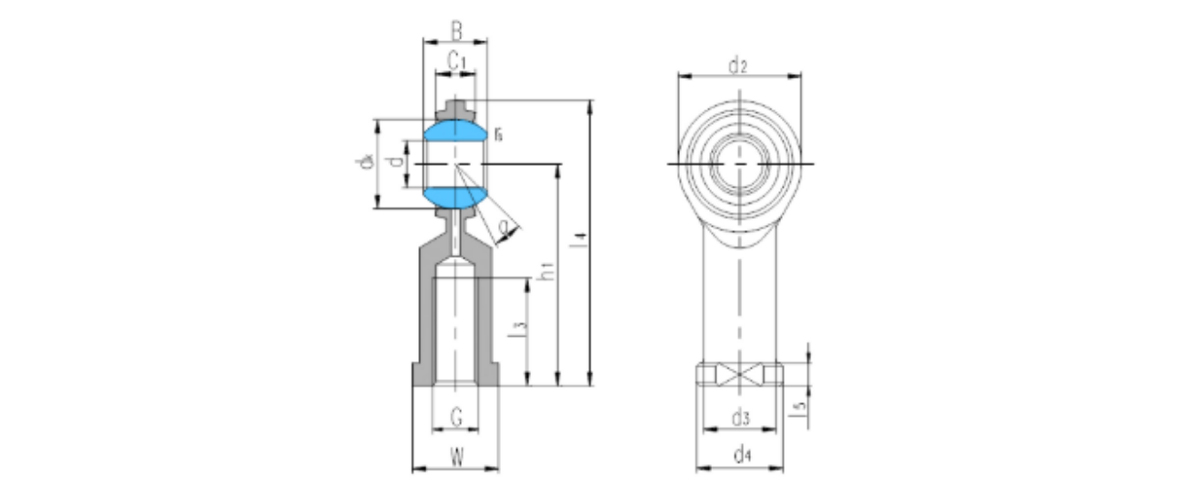

SIZJ12 عبارة عن نهاية قضيب ذات أبعاد مترية مع مقاس خيط إمبراطوري، وهو خيار تصميم هجين يظهر بشكل متكرر في الآلات ذات المصادر العالمية. يلخص الجدول أدناه سماته الفيزيائية والأداءية الرئيسية، والتي تشكل الأساس لأي عملية اختيار هندسية. تؤثر هذه المواصفات بشكل مباشر على مدى ملاءمة المحمل لمسارات تحميل محددة، وقيود الغلاف، وفترات الصيانة.

يعتبر تصنيف الحمل الثابت البالغ 28 كيلو نيوتن جديرًا بالملاحظة بشكل خاص للتطبيقات الصعبة. هذا الرقم ليس مجرد حد أقصى نظري ولكنه قيمة تم التحقق منها تشير إلى أن المحمل يمكن أن يدعم حملًا ثابتًا وغير دوار دون تشوه دائم في مجرى السباق أو الكرة. في آلات البناء، حيث تواجه وصلات الجرافة وأرجل التثبيت أحمالًا قصوى أثناء عمليات التعليق الثابتة، يصبح هذا الهامش عامل تمييز للموثوقية. يضمن الاتصال المنزلق المصنوع من الفولاذ على الفولاذ، جنبًا إلى جنب مع الجسم المطلي بالفوسفات والكرة المطلية بالكروم، بقاء SIZJ12 قابلاً للخدمة حتى في البيئات المتربة أو المسببة للتآكل بشكل طفيف، بشرط الحفاظ على التشحيم المنتظم.

التصميم الذي يركز على التطبيق: لماذا يتفوق SIZJ12

أداء تحمل SIZJ12 في التطبيقات الصعبة ينبع من مزيج من اختيار المواد، والتفاوتات الهندسية، والخصائص الجوهرية للمحامل الكروية العادية. على عكس محامل العناصر الدوارة التي تتطلب محاذاة دقيقة لتجنب التمليح، فإن الحلقة الداخلية الكروية والكرة في SIZJ12 تستوعب المحاذاة الزاويّة غير الصحيحة، مما يقلل الحاجة إلى هياكل تثبيت فائقة الدقة. يعمل هذا التسامح على تبسيط التجميع وتقليل تكاليف التصنيع، وهي ميزة كبيرة في معدات الإنتاج واسعة النطاق.

علاوة على ذلك، يضمن الخيط الأنثوي 1/2-20 مؤسسة الأمم المتحدة التوافق مع مجموعة واسعة من نهايات القضبان القياسية ووصلات التعديل. تسمح درجة دقتها الدقيقة بإجراء تعديلات دقيقة على الطول، وهو أمر بالغ الأهمية في ماكينات الأتمتة والتعبئة حيث تؤثر الدقة الموضعية بشكل مباشر على أوقات الدورات وجودة المنتج. في تحمل لصناعة التعبئة والتغليف ، عندما تكون هناك مخاوف تتعلق بالحركة المتقطعة عالية السرعة والنظافة، يساعد البناء القوي لـ SIZJ12 وسهولة إعادة التشحيم في الحفاظ على وقت التشغيل وتقليل الصيانة غير المجدولة.

• آلات البناء: أذرع الحفار، ووصلات الجرار، ودعامات ذراع الرافعة - حيث تهيمن أحمال الصدمات والغبار.
• صناعة التغليف: آلات تعبئة القوالب وختمها، وآلات تركيب الكرتون، ومحولات الناقلات - حيث تكون السرعة والدقة أمرًا بالغ الأهمية.
• معدات الأتمتة: الأذرع الآلية، ووحدات الالتقاط والمكان، ووصلات المشغل الخطية - حيث يكون عدم المحاذاة والتحميل الدوري متأصلين.

تحليل مقارن: خيط اليد اليسرى SIZJ12 وSILZJ12

تتضمن معضلة الاختيار الشائعة الاختيار بين SIZJ12 ونظيره الملولب الأيسر، SILZJ12. في حين أن كلا المحامل تشترك في نفس مواصفات التجويف والقطر الخارجي والعرض وتقييم الحمل، فإن اتجاه الخيط يملي تطبيقها في مجموعات وصلة ربط المقطورة أو وصلات الدفع والسحب. يسلط الجدول أدناه الضوء على الاختلافات الحاسمة لتوجيه الاختيار.

عند تصميم وصلة بخيوط متعارضة، فإن الجمع بين SIZJ12 وSILZJ12 يسمح بتعديل الطول الدقيق ببساطة عن طريق تدوير قضيب التوصيل. وهذا مفيد بشكل خاص في أنظمة شد آلات التعبئة والتغليف ووصلات توجيه المعدات الزراعية. يعتمد الاختيار في النهاية على التصميم الميكانيكي واتجاه عزم الدوران المطبق أثناء التعديل؛ ومع ذلك، فإن كلا المحامل تقدم أداء حمل متماثل، مما يضمن أن مرونة التصميم لا تأتي على حساب القوة الميكانيكية.

الأداء في الظروف القاسية: درجات الحرارة المرتفعة والبيئات القاسية

أحد الاستفسارات الأكثر شيوعًا بخصوص SIZJ12 يتعلق بمدى ملاءمته للاستخدام محمل نهاية القضيب لتطبيقات درجة الحرارة العالية . في حين أن البناء القياسي المصنوع من الفولاذ على الفولاذ يوفر ميزة واضحة على المحامل المبطنة بالبوليمر في درجات الحرارة المرتفعة (عادةً ما يصل إلى 150 درجة مئوية متواصلة، مع قمم تصل إلى 200 درجة مئوية لفترات قصيرة)، فإن التشحيم المناسب هو العامل الحاسم. يحافظ الهيكل الأساسي من الفولاذ الكربوني والكرة الفولاذية الصلبة على خواصهما الميكانيكية ضمن نطاق درجة الحرارة هذا، بينما تبدأ بطانات PTFE في التدهور.

ومن الناحية العملية، تم نشر SIZJ12 في الأفران الصناعية، ووصلات مصانع الأسفلت، وقضبان التحكم في تركيب المحرك، حيث تتجاوز درجات الحرارة المحيطة بشكل روتيني 100 درجة مئوية. أبلغ المستخدمون أنه مع الشحوم ذات درجة الحرارة العالية (مثل تلك المعتمدة على البيرفلوروبولي إيثر أو الهيدروكربونات الاصطناعية)، يحافظ المحمل على خصائص التآكل وسعة الحمولة. ومع ذلك، فإن إعادة التشحيم المنتظمة غير قابلة للتفاوض، حيث أن تمدد المكونات الفولاذية عند درجات حرارة مرتفعة يمكن أن يقلل الخلوص الداخلي، مما قد يؤدي إلى زيادة الاحتكاك إذا كان التشحيم غير كافٍ.

أفضل ممارسات التثبيت والصيانة

يعد التثبيت الصحيح أمرًا أساسيًا لتحقيق إمكانات الأداء الكاملة لمحمل SIZJ12. توضح قائمة المراجعة التالية الخطوات الحاسمة لتجنب الأعطال الشائعة، خاصة في البيئات عالية الاهتزاز المرتبطة تحمل نهاية قضيب الأتمتة وتطبيقات معدات البناء.

• تحضير الخيط: قم بتنظيف خيوط UNF من 1/2 إلى 20 جيدًا واستخدم خزانة خيط متوسطة القوة إذا كانت الوصلة عرضة للاهتزاز. تأكد من أن قضيب التزاوج يحتوي على شطب لتجنب الخيوط المتقاطعة.
• فحص المحاذاة: على الرغم من أن SIZJ12 يستوعب اختلال المحاذاة بمقدار ±8 درجات، فلا تتجاوز هذه الزاوية أثناء الظروف الثابتة أو الديناميكية لمنع تحميل الحافة والتآكل المبكر.
• التشحيم: قبل التثبيت، قم بحقن شحم EP (الضغط الشديد) عالي الجودة من خلال وصلة الشحم. قم بتدوير الكرة لتوزيع مادة التشحيم بالتساوي على الأسطح المنزلقة.
• تطبيق عزم الدوران: عند ربط صامولة الانحشار، لا تفرط في عزم الدوران. استخدم مفتاح عزم الدوران لتطبيق القيمة الموصى بها من قبل الشركة المصنعة (عادةً 12-15 نيوتن متر لـ 1/2-20 خيوط UNF) لتجنب تجريد الخيط أو تشويه غلاف المحمل.

يجب تعديل فترات الصيانة بناءً على دورات العمل التشغيلية. للتشغيل المستمر في البيئات المتربة أو ذات الرطوبة العالية، يُنصح بإعادة التشحيم أسبوعيًا. يمكن أن تشير مراقبة حركة المحمل بحثًا عن الخشونة أو زيادة التشغيل إلى بداية التآكل، مما يسمح بالاستبدال الاستباقي قبل حدوث فشل كارثي.

الأسئلة المتداولة (الأسئلة الشائعة)

نظرة عامة مرئية: بناء المحمل SIZJ12 ومسار التحميل

يوفر الرسم التوضيحي SVG التالي تمثيلاً مقطعيًا لمحمل نهاية قضيب SIZJ12، مع تسليط الضوء على مكوناته الأساسية ومسار نقل الحمل من خلال الواجهة الكروية. يؤكد التصميم على منطقة الاتصال القوية المصنوعة من الفولاذ على الفولاذ وتكوين الخيط الأنثوي الذي يتكامل مع الروابط القياسية.
