تمثل المحامل الأسطوانية المدببة المتقاطعة تقدمًا كبيرًا في الهندسة الميكانيكية، حيث توفر دقة غير مسبوقة وقدرات حمل للأحمال للتطبيقات الصناعية الصعبة. تجمع هذه المكونات المتطورة بين مزايا كل من المحامل الأسطوانية المتقاطعة والتصميمات المدببة، مما يخلق حلاً يلبي المتطلبات المعقدة للآلات الحديثة.
النداء الأساسي ل محامل مدبب تكمن في قدرتها على دعم الأحمال الشعاعية والمحورية مجتمعة في وقت واحد، مع الحفاظ على دقة دوران استثنائية. عندما يتم دمج هذه المبادئ مع تكوين متقاطع، تكون النتيجة نظام محمل قادر على التعامل مع ظروف الحمل القصوى مع الحفاظ على التفاوتات الضيقة الضرورية للتطبيقات الدوارة الدقيقة.
تعتمد الصناعات التي تتراوح من تصنيع أشباه الموصلات إلى تجميع مكونات الطيران بشكل متزايد على هذه المحامل لضمان جودة المنتج وموثوقية المعدات. إن المواصفات الدقيقة للمحامل الأسطوانية المدببة المتقاطعة تجعلها لا غنى عنها للتطبيقات حيث يمكن أن يؤدي عدم المحاذاة المجهرية إلى الإضرار بالكفاءة التشغيلية أو جودة المنتج.

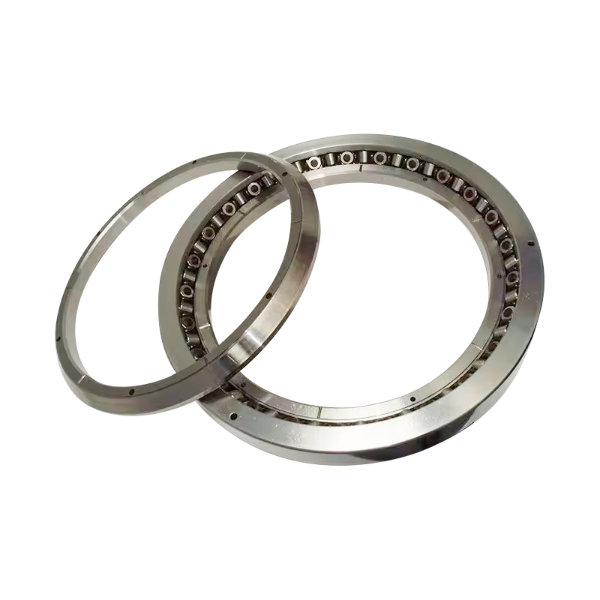

يتكون المحمل الأسطواني المستدق المتقاطع من أربعة عناصر أساسية تعمل في تناغم منسق: مجرى السباق الخارجي، ومجرى السباق الداخلي، والبكرات المدببة، ومجموعة القفص. تم تصميم كل مكون بدقة متناهية لضمان التوزيع الأمثل للحمل والحد الأدنى من الاحتكاك.
يتميز مجرى السباق الخارجي بسطح ذو زاوية دقيقة يتطابق مع الزاوية المستدقة للبكرات، والتي تتراوح عادة من 10 إلى 25 درجة حسب متطلبات التطبيق. تتيح هذه الهندسة للمحمل قبول الأحمال التي تقترب من محور الدوران، وهو ما يميزه عن تصميمات الأسطوانة الأسطوانية التقليدية.
تعكس هندسة مجرى السباق الداخلي تكوين السباق الخارجي ولكنها غالبًا ما يتم دمجها في هيكل سكني موحد. يقلل هذا التصميم من عدد المكونات المنفصلة التي تتطلب المحاذاة، وبالتالي تبسيط التثبيت مع تحسين موثوقية النظام.
تمثل الأسطوانات المدببة بحد ذاتها ابتكارًا بالغ الأهمية في تصميم المحامل. على عكس البكرات الأسطوانية التي توزع الحمل بشكل موحد عبر طولها، تركز البكرات المدببة الحمل بطريقة يمكن التحكم فيها مما يزيد من كفاءة إجهاد التلامس.
تتراوح الزاوية المستدقة للبكرات الفردية عادةً من 10 إلى 25 درجة، ويتم اختيارها بعناية بناءً على ملف تعريف التحميل المحدد المتوقع أثناء التشغيل. توفر الزاوية المستدقة الضحلة قدرة تحميل شعاعية أفضل، بينما تعمل الزوايا الأكثر انحدارًا على تعزيز القدرة على التعامل مع الحمل المحوري.
| زاوية تفتق | سعة التحميل الشعاعي | سعة الحمولة المحورية | تطبيق نموذجي |
|---|---|---|---|
| 10 درجات | عالية جدًا | معتدل | دعم المغزل العمودي |
| 15 درجة | عالية | عالية | دعم الحمل المتوازن |
| 20 درجة | معتدل | عالية جدًا | التحميل المسيطر على الدفع |
في التكوين المستدق المتقاطع، يتم ترتيب حلقات تحمل متعددة بحيث تتقاطع محاور الأسطوانة المدببة عند نقطة مشتركة. يوفر هذا الترتيب الهندسي العديد من المزايا الهامة مقارنة بتصميمات المحامل التقليدية المكدسة.
ال تحمل XRT060-NT يمثل معيارًا معتمدًا على نطاق واسع في فئة المحامل المدببة المتقاطعة، مما يوفر مزيجًا متوازنًا من كفاءة الحجم وسعة الحمولة. يعد فهم معلمات الأبعاد أمرًا ضروريًا للاختيار الصحيح والتكامل في الأنظمة الدقيقة.
ال dynamic load rating of 42,500 Newtons indicates the maximum bearing load that permits a theoretical operational life of 1 million revolutions. This metric proves particularly relevant when predicting bearing longevity under typical operating conditions.
ال static load rating of 67,000 Newtons establishes the load threshold beyond which permanent deformation of bearing components becomes probable. This rating becomes critical during startup sequences, sudden load changes, or emergency braking events where dynamic conditions are not present.
ال XRT060-NT bearing is available in multiple precision classifications, with P4 and P2 grades representing the most common industrial selections. P4 precision provides excellent performance for standard industrial applications, while P2 grade delivers the enhanced accuracy required for grinding operations, medical device manufacturing, and semiconductor processing equipment.
يؤثر اختيار الدرجة الدقيقة بشكل مباشر على دقة الدوران وتفاوتات الجريان المسموح بها. تحافظ الدرجة P4 عادةً على الجريان الشعاعي في حدود 0.005 ملم، بينما تقلل الدرجة P2 هذا التسامح إلى حوالي 0.002 ملم.
في بيئات الأدوات الآلية التي يتم التحكم فيها رقميًا بواسطة الكمبيوتر، عبرت أسطواني مدبب تتيح الأنظمة مراحل تحديد المواقع الدقيقة لتحقيق التكرار الموضعي الضروري للتصنيع عالي الجودة. تُخضع تطبيقات طاولة CNC المحامل لأحمال معقدة متعددة الاتجاهات بما في ذلك توزيع الوزن الرأسي، وقوى القطع الأفقية، ولحظات الدوران الناتجة عن عدم توازن المغزل.
ال crossed tapered configuration proves ideal for these applications because it accepts simultaneous radial and axial loads from a single compact unit. This capability eliminates the need for stacked bearing arrangements that would consume additional vertical space or compromise structural rigidity.
تمثل تطبيقات الروبوتات الصناعية إحدى حالات استخدام المحامل الأكثر تطلبًا في التصنيع الحديث. يجب أن تدعم محامل الدوران للروبوت الوزن المشترك لمجموعات المؤثر النهائي ومبدلات الأدوات وقطع العمل مع الحفاظ على دقة تحديد المواقع الزاوي خلال ملايين الدورات التشغيلية.
قد يُخضع تطبيق الدوران الآلي الصناعي النموذجي تأثيرًا لأحمال شعاعية تتجاوز 50000 نيوتن مع أحمال محورية تصل إلى 30000 نيوتن، ويتم تطبيقها في وقت واحد أثناء الحركة متعددة المحاور. تتعامل التصميمات المدببة المتقاطعة مع أنماط التحميل المعقدة هذه بشكل أكثر فعالية من البدائل التقليدية، مما يؤدي إلى إطالة عمر المحمل وتحسين إمكانية التكرار الموضعي.
تستخدم أنظمة التصوير الطبي مثل ماسحات التصوير المقطعي المحوسب ومعدات التصوير بالرنين المغناطيسي محامل دقيقة في آليات الدوران العملاقة الخاصة بها. تتطلب هذه التطبيقات سلاسة دوران استثنائية، وأدنى حد من تباين الجريان، وأداء موثوق به عبر فترات تشغيل ممتدة دون صيانة.
ال stability characteristics of crossed tapered roller bearings prove essential for imaging quality, as any bearing deflection translates directly into image artifacts that compromise diagnostic accuracy. Hospitals and medical facilities depend on reliable bearing performance to minimize equipment downtime and maintain service schedules.
تعتمد معدات معالجة الرقاقات وآلات الطباعة الحجرية وأدوات القياس الدقيقة على محامل أسطوانية مدببة متقاطعة لقدرتها الاستثنائية على التحميل اللحظي ودقة الدوران. غالبًا ما تعمل هذه التطبيقات في غرف ذات بيئة خاضعة للرقابة حيث يكون استقرار درجة الحرارة أمرًا بالغ الأهمية وتكون طرق التشحيم التقليدية غير كافية.
ال precision grade specifications of crossed tapered bearings ensure that equipment can maintain sub-micron positioning accuracy throughout extended production runs, directly impacting manufacturing yield and product quality metrics.
ال distinction between crossed tapered and crossed cylindrical roller bearing designs significantly influences bearing selection decisions. Both configurations offer crossed arrangement advantages, but their load distribution characteristics differ substantially.
| جانب الأداء | مدبب متقاطع | أسطواني متقاطع |
|---|---|---|
| سعة الحمولة المحورية | ممتاز | محدودة |
| التعامل مع التحميل اللحظي | متفوقة | جيد |
| سعة التحميل الشعاعي | عالية | عالية جدًا |
| نطاق درجة حرارة التشغيل | -40 إلى 120 درجة مئوية | -40 إلى 100 درجة مئوية |
| تعقيد تعديل التحميل المسبق | معتدل | بسيط |
| التكلفة لكل وحدة | معتدل | أقل |
تعمل تصميمات الأسطوانة الأسطوانية على تركيز الحمل عبر طول الأسطوانة بالكامل، مما يؤدي إلى إنشاء خط اتصال يوزع القوى بشكل موحد. توفر هذه الهندسة الحد الأقصى من الصلابة الشعاعية لكل وحدة حجم، مما يجعل التكوينات الأسطوانية مثالية للتطبيقات التي يهيمن عليها التحميل الشعاعي البحت.
تعمل تكوينات الأسطوانة المدببة على إنشاء أنماط اتصال نقطية تركز الحمل عند نهايات الأسطوانة، ثم توزع هذا الحمل من خلال الهندسة المدببة باتجاه مركز المحمل. يضحي هذا الترتيب ببعض سعة التحميل الشعاعي للحصول على خصائص فائقة للتعامل مع الحمل المحوري واللحظي.
يجب على المهندسين اختيار تكوينات مدببة متقاطعة عندما تتضمن التطبيقات مكونات محورية كبيرة، أو أحمال ناتئية، أو أنماط تحميل معقدة متعددة الاتجاهات. أثبتت التصميمات الأسطوانية المتقاطعة أنها أكثر اقتصادا عندما يهيمن الحمل الشعاعي وتبقى المكونات المحورية في حدها الأدنى.
يمثل التحميل المسبق قوة ضغط يتم التحكم فيها بعناية ويتم تطبيقها على مكونات المحمل قبل التحميل التشغيلي. تعمل هذه التقنية على التخلص من الخلوص الداخلي وإنشاء توزيع حمل يمكن التنبؤ به مما يعزز الصلابة ويقلل الضوضاء ويحسن سلاسة الدوران.
في أنظمة المحامل الأسطوانية المتقاطعة، يؤثر تعديل التحميل المسبق بشكل مباشر على العديد من معلمات الأداء المهمة بما في ذلك الصلابة الشعاعية، والجريان المحوري، والثبات الحراري، وتوليد الضوضاء. يتطلب تحقيق التحميل المسبق الأمثل تحقيق التوازن بين الأهداف المتنافسة: التحميل المسبق الكافي لضمان الدقة والصلابة، ولكن ليس بالقدر الذي يجعل حياة التحمل معرضة للخطر بسبب الإجهاد الداخلي المفرط.
ال XRT060-NT bearing specification suggests preload ranges between 500 and 2000 Newtons, depending on application requirements. Conservative applications requiring minimal noise might employ 500 Newton preload, while high-precision machine tool applications might utilize 1500 to 2000 Newton forces.
يعمل التحميل المسبق المفرط على تسريع تآكل المحمل من خلال إجهاد المواد الناجم عن الإجهاد. تشير تجربة الصناعة إلى أن قيم التحميل المسبق التي تتجاوز 50 بالمائة من تصنيف الحمل الديناميكي يجب أن يتم تطبيقها فقط في التطبيقات التي يبرر فيها تقليل الضوضاء أو تعزيز الصلابة تقليل عمر المحمل.
ال bearing selection process begins with comprehensive analysis of application loading conditions. Engineers must quantify radial forces, axial forces, moment loads, and dynamic variations across the complete operational envelope.
يجب أن يتناول تحليل الأحمال أحمال الذروة ومتوسط الأحمال وأنماط التحميل الدورية. قد يواجه تطبيق أداة الآلة تحميلًا شعاعيًا مستمرًا يبلغ 20000 نيوتن مع قوى ذروة عرضية تصل إلى 45000 نيوتن أثناء تسلسل التباطؤ السريع.
يعتمد اختيار درجة الدقة على متطلبات دقة الدوران التي يحددها التطبيق. تتطلب مغازل الطحن، ومعدات التصوير الطبي، وأدوات تصنيع أشباه الموصلات أداءً من الدرجة P2، بينما تعمل الآلات الصناعية القياسية غالبًا بشكل مناسب مع تصنيفات P4.
تتطلب درجات الدقة الأعلى أقساطًا في الأسعار ولكنها توفر دقة فائقة قد تكون ضرورية للحفاظ على جودة المنتج أو أداء المعدات في التطبيقات الحساسة.
يتطلب اختيار إستراتيجية التحميل المسبق الموازنة بين تقليل الضوضاء وتعزيز الصلابة واعتبارات عمر المحمل. عادةً ما تستخدم التطبيقات التي تعطي الأولوية للتشغيل السلس والدقة الموضعية إستراتيجيات التحميل المسبق الزنبركي التي تحافظ على قوة ثابتة طوال عمر المحمل.
تعمل المواد الحاملة القياسية بشكل مناسب لدرجات الحرارة الصناعية النموذجية التي تتراوح من 40 إلى 100 درجة مئوية تحت الصفر. قد تتطلب التطبيقات التي تتطلب نطاقات درجات حرارة ممتدة أو بيئات مسببة للتآكل اختيارات مواد متخصصة بما في ذلك مكونات السيراميك أو الفولاذ المقاوم للصدأ.
يتطلب اختيار المحمل النهائي تحليل التكلفة والفائدة لمقارنة تكلفة المحمل مع فترات الخدمة المتوقعة ومتطلبات الصيانة وقيمة تخفيف المخاطر. إن المحمل الذي يمثل 5 بالمائة من إجمالي تكلفة المعدات قد يبرر المواصفات المتميزة إذا كان يزيل وقت التوقف عن العمل الذي يؤثر على عمليات الإنتاج ذات القيمة العالية.
يبدأ التثبيت الناجح للمحامل بإعداد دقيق للسطح. يجب تنظيف أسطح التركيب لإزالة جميع الملوثات، ويجب فحص مكونات المحامل بحثًا عن أي تلف أو عيوب في الشحن قبل التثبيت.
بمجرد تحديد موضع المحامل، يجب متابعة تطبيق التحميل المسبق بعناية باستخدام معدات تمت معايرتها. يجب التحقق من أنظمة التحميل المسبق للزنبرك لتوصيل قوى محددة من خلال اختبار قياس الحمل قبل التشغيل.
يتطلب ضبط التحميل المسبق القائم على الرقائق حسابًا دقيقًا لسمك كومة الرقائق لتحقيق قيم التحميل المسبق المستهدفة. يحتوي كل حجم وتكوين للمحامل على متطلبات تباعد فريدة يجب حسابها بشكل فردي.
تستفيد تركيبات المحامل الجديدة من فترة الصقل التدريجي حيث تزداد الأحمال بشكل تدريجي قبل الوصول إلى مستويات التشغيل الكاملة. يسمح هذا الأسلوب لمكونات المحمل بالاستقرار في المواضع المثالية وتوزيع أي تآكل أولي بالتساوي عبر العناصر المتدحرجة.
تمتد فترات الصقل عادة من 8 إلى 24 ساعة حسب شدة التطبيق. أثناء عملية الصقل، يجب على المشغلين مراقبة درجة حرارة المحمل، والضوضاء، وتوقيعات الاهتزاز لتحديد مشكلات التثبيت المحتملة قبل بدء عملية التحميل الكامل.
تعمل مراقبة الحالة المنتظمة على إطالة عمر خدمة المحمل وتمنع الأعطال الكارثية. يوفر تحليل الاهتزازات واتجاهات درجة الحرارة والمراقبة الصوتية إنذارًا مبكرًا بتدهور المحمل.
تستخدم المحامل المدببة المتقاطعة مجموعات بكرات مدببة متعددة مرتبة بزوايا متقاطعة لإنشاء مجموعة محامل موحدة قادرة على قبول أحمال كبيرة من أي اتجاه شعاعي أو محوري. تستخدم محامل التلامس الزاوي التقليدية عادةً عناصر دحرجة الكرة ويمكنها قبول الأحمال فقط ضمن نطاقات زاوية محدودة. تعمل التصميمات المدببة المتقاطعة على توزيع الأحمال بشكل أكثر توازنًا وتوفر سعة تحميل لحظية فائقة مع عوامل شكل أكثر إحكاما.
يسمح التحميل المسبق غير الكافي بخلوص المحمل الداخلي الذي يسمح للعناصر المتدحرجة بتغيير موضعها أثناء تغييرات الحمل، مما يؤدي إلى إنشاء أنماط نقر أو توليد ضوضاء مميزة. يعمل التحميل المسبق الأمثل على التخلص من هذا الخلوص مع الحفاظ على اتصال عنصر التدحرج المتحكم فيه، مما يؤدي إلى تشغيل سلس وهادئ. ومع ذلك، فإن التحميل المسبق المفرط يولد حرارة ناجمة عن الاحتكاك ويسرع من تآكل المحامل، مما يؤدي في النهاية إلى زيادة الضوضاء مع تطور إجهاد المواد.
يعتمد عمر خدمة التحمل بشكل كبير على أحمال التطبيق وحجم التحميل المسبق ودرجة حرارة التشغيل وجودة التشحيم. في ظل ظروف التحميل المعتدلة مع الصيانة المناسبة، تحقق المحامل المدببة المتقاطعة عادةً ما بين 50000 إلى 200000 ساعة تشغيل. قد تؤدي التطبيقات عالية الضغط إلى تقليل هذا الفاصل الزمني إلى 10000 إلى 50000 ساعة، بينما يمكن للتطبيقات المُدارة بعناية ذات التحميل الخفيف إطالة عمر الخدمة إلى ما بعد 300000 ساعة.
تتطلب تطبيقات الاتجاه العمودي إستراتيجيات تحميل مسبق معدلة لأن الجاذبية تطبق الحمل بشكل مستمر من خلال مكونات المحامل. يصبح التحميل المسبق للوزن غير عملي، ويستخدم المصممون عادةً أنظمة التحميل المسبق الزنبركية التي تحافظ على قوة ثابتة بغض النظر عن تأثيرات الجاذبية. يجب أن يحظى التمدد الحراري أيضًا بدراسة متأنية في التطبيقات الرأسية لمنع الحمل الزائد أثناء تغيرات درجة الحرارة.
يؤدي التحميل المسبق غير الكافي إلى خلوص داخلي زائد، مما يؤدي إلى توليد ضوضاء وزيادة الجريان وتقليل الصلابة. يؤدي التحميل المسبق المفرط إلى تسريع إجهاد العناصر المتدحرجة ويمكن أن يتسبب في تشظي مجرى السباق خلال ساعات فقط من التشغيل. يجب أن تتبع إجراءات التثبيت دائمًا مواصفات الشركة المصنعة بدقة، ويجب أن تؤكد قياسات التحقق حجم التحميل المسبق قبل تشغيل المعدات.
تعمل المحامل المدببة القياسية بشكل موثوق من 40 إلى 120 درجة مئوية تحت الصفر اعتمادًا على خصائص مادة التشحيم. تتطلب تطبيقات درجات الحرارة الممتدة مواد ومواد تشحيم خاصة. قد تستخدم المحامل ذات درجة الحرارة العالية عناصر درفلة سيراميكية مقترنة بمواد تشحيم صناعية مصنفة للتشغيل من 150 إلى 200 درجة. تتطلب التطبيقات ذات درجات الحرارة المنخفضة شحومًا متخصصة تحافظ على قابلية التدفق في الظروف شديدة البرودة.
تستخدم مراقبة حالة المحامل تقنيات تكميلية متعددة بما في ذلك تحليل الاهتزاز للكشف عن عيوب سطح العناصر المتدحرجة، ومراقبة درجة الحرارة لتحديد زيادات الاحتكاك، واستشعار الانبعاثات الصوتية للكشف عن التشققات الأولية، وتحليل الزيت في الأنظمة المشحمة لتحديد توليد جسيمات التآكل. يتيح إنشاء التوقيعات الأساسية أثناء التشغيل العادي اكتشاف أنماط التدهور الدقيقة قبل أن يصبح فشل المحمل وشيكًا.
تعمل الجسيمات الملوثة التي تدخل إلى مجموعات المحامل كعوامل كاشطة تعمل على تسريع تآكل سطح المجاري وتقليل عمر خدمة المحامل بشكل كبير. توضح الاختبارات المعملية أن تلوث الجسيمات يمكن أن يقلل من عمر المحمل بنسبة 50 بالمائة أو أكثر. يعد الختم المناسب وبيئات التثبيت النظيفة والصيانة المنتظمة لمنع دخول الغبار أو الرطوبة أو الملوثات الأخرى أمرًا ضروريًا للحفاظ على أداء المحمل.
يعتمد اختيار طريقة التشحيم على سرعات التشغيل ودرجات الحرارة والقيود البيئية. يوفر تشحيم الشحوم البساطة ويتطلب الحد الأدنى من الصيانة، وهو مناسب للتطبيقات ذات السرعة المتوسطة. يتيح التشحيم بالزيت تبديدًا فائقًا للحرارة للعمليات عالية السرعة ويسهل التحكم في التلوث من خلال أنظمة الترشيح. تستخدم بعض التطبيقات تشحيم الزيت والهواء الذي يجمع بين كفاءة توصيل الزيت والحد الأدنى من استهلاك السوائل.
بمجرد تعرض المكونات الحاملة للتشظي، أو التشقق، أو التآكل الكبير، فإن الإصلاح لا يكون عمليًا أو اقتصاديًا. تم تصميم محامل العناصر المتداول كأنظمة محكمة الغلق، وسيكون استبدال المكونات الداخلية باهظ التكلفة. تتضمن ممارسات الصناعة القياسية استبدال المحمل بالكامل عند اكتشاف الفشل. تمثل الصيانة الوقائية ومراقبة الحالة الأساليب الأكثر فعالية من حيث التكلفة لإدارة موثوقية المحمل وتجنب التوقف غير المتوقع للمعدات.
