ما يقدمه المحمل 3200 A-2ZTN9/MT33: المواصفات والأحمال وحدود السرعة

الأبعاد الأساسية والمواصفات الرئيسية

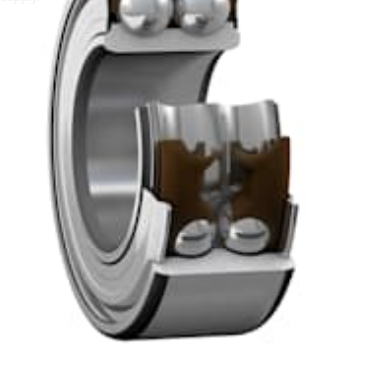

كل تصميم يبدأ بالهندسة. يقوم الموديل 3200 A-2ZTN9/MT33 بتجميع مسارين للتحميل في وحدة واحدة. تصميمه يعادل زوجًا من محامل كروية ذات اتصال زاوي ذات صف واحد مرتبة من الخلف إلى الخلف في تكوين من النوع O، ومع ذلك فهي تتطلب مساحة محورية أقل بشكل ملحوظ. يسرد الجدول أدناه بيانات الأبعاد الأساسية التي يقوم المهندسون بفحصها أولاً.

قراءة التجويف والقطر الخارجي والعرض

يحدد التجويف مقاس 10 مم والقطر الخارجي 30 مم غلافًا مدمجًا يناسب علب التروس الصغيرة وأعمدة المضخة ومبيتات نهاية المحرك. عرض 14 ملم هو ما يجعل الزوج المتتالي فعالاً. يحصل المصمم على السعة المحورية لاثنين من المحامل في مساحة أكبر قليلاً من وحدة صف واحد. مع كتلة تبلغ حوالي 0.051 كجم، يضيف المحمل القليل من القصور الذاتي الدوار، وهو أمر مهم عندما يتسارع العمود ويتباطأ بشكل متكرر.

شرائح ومسافة نقطة الضغط

من السهل التغاضي عن قيمتين في الجدول. يُخبر الحد الأدنى لبعد الشرائح البالغ 0.6 مم الميكانيكي بمدى حدة العمود وزوايا كتف الهيكل. تؤدي الزاوية الأكثر إحكامًا من هذه القيمة إلى إيقاف حلقة المحمل من الجلوس بالكامل على الكتف، مما يؤدي إلى عدم المحاذاة والانزعاج. تحدد مسافة نقطة الضغط البالغة 16 مم المكان الذي يعمل فيه الحمل بفعالية على طول المحور. استخدمه عند حساب الأحمال اللحظية على العمود، لأنه يحدد ذراع الرافعة بين المحمل والقوة المطبقة.

تقييمات التحميل وحدود السرعة

تحدد بيانات التحميل والسرعة ما إذا كان المحمل سيستمر في دورة عمله أم لا. يتم تلخيص التقييمات المنشورة في البطاقات أدناه، متبوعة بجدول يوضح معنى كل تصنيف عمليًا.

القدرة الساكنة مقابل القدرة الديناميكية

يحكم التصنيف الديناميكي الدوران المستمر، بينما يحمي التصنيف الثابت المحمل أثناء صدمات بدء التشغيل، أو تأثيرات النقل، أو توقف الماكينة تحت الحمل. يجب فحص النظام الذي يحتوي على تحميل صدمات متكرر مقابل القيمة الثابتة أولاً، لأن المسافة البادئة الدائمة في المجاري المائية لا رجعة فيها. يعد حد الكلال مرجعًا مفيدًا لمراحل الحمل الخفيف، حيث من المتوقع أن يعمل المحمل لفترات طويلة دون حدوث تعب على السطح.

تقييمات السرعة في الممارسة العملية

يجب قراءة قيم السرعة مع تصميم الختم والقفص. يمكن تحقيق السرعة المحددة البالغة 24000 دورة/دقيقة لأن المحمل يستخدم دروعًا غير قابلة للتلامس وقفصًا خفيف الوزن من مادة البولي أميد، مما يقلل الاحتكاك والحرارة. حافظ على سرعة التشغيل أقل من الحد بشكل مريح، خاصة في درجات الحرارة المحيطة المرتفعة، لأن الحرارة المتولدة عند السرعة تقلل من عمر الشحم وتزيد من تآكل الختم.

فك رمز اللاحقة

يُعد التصنيف 3200 A-2ZTN9/MT33 وصفًا موجزًا لتكوين التصميم. يخبرك كل عنصر لاحقة بشيء محدد حول كيفية تصرف المحمل، ولهذا السبب فإن قراءة الكود بشكل صحيح تمنع أخطاء الطلب المكلفة.

يبدو أن تسميتين للدرع متشابهتان وغالبًا ما يتم الخلط بينهما. ويترك الدرع غير الملامس مساحة صغيرة من الخلوص، لذا فهو لا يضيف أي احتكاك تقريبًا ولكنه يوفر حماية محدودة ضد الغبار الناعم. يوفر ختم التلامس حماية أفضل ولكنه يولد المزيد من الحرارة بسرعة. نظرًا لأن اللاحقة 2Z تشير إلى تصميم غير متصل، فإن المحمل هو الأنسب للبيئات النظيفة والمغلقة حيث تكون السرعة هي الأولوية الرئيسية.

المزايا الهيكلية في الآلات الحقيقية

هندسة العودة إلى الخلف

يعد الترتيب من الخلف إلى الخلف هو الميزة الأساسية لتصميم الصف المزدوج. يتشارك صفان من الكرات في مجموعة واحدة من الحلقات، بحيث يتعامل الزوج مع الأحمال الشعاعية والأحمال المحورية في كلا الاتجاهين مع الحفاظ على العمود في المنتصف. تعتبر مقاومة لحظة الإمالة ذات قيمة عندما يجب أن يظل العمود صلبًا، مثل موضع شبكة التروس أو دافع المضخة الذي يرى دفعًا غير متساوٍ.

بالمقارنة مع تركيب محامل صف واحد منفصلين، فإن الوحدة المدمجة تقلل من تعقيد المعالجة. يحتاج تجويف المبيت والكتف إلى مقعد واحد دقيق فقط، ويتم ضبط علاقة التحميل المسبق بين الصفين أثناء التصنيع وليس بواسطة المجمع.

القدرة على السرعة العالية

تعتمد السرعة العالية على توليد الحرارة وسلوك مادة التشحيم واستقرار القفص. يعمل الجمع بين الدروع المقاومة للتلامس وقفص البولي أميد على إبقاء الاحتكاك منخفضًا، كما تعمل شحنة الشحوم الثابتة على تجنب خسائر التموج التي تأتي من الإفراط في الملء. وبالتالي يمكن للمصممين استهداف الأعمدة التي تعمل بسرعات أعلى بكثير من السرعات التقليدية، بشرط أن يبدد الغلاف الحرارة وتبقى سرعة التشغيل ضمن الحد المقدر.

تصميم مشحم مسبقًا

يتم شحن المحمل مع شحم MT33 الموجود بالفعل. يعمل هذا على تبسيط عملية التثبيت لأنه لا توجد حاجة لخطوة تشحيم إضافية على خط التجميع، كما أنه يزيل مصدر التلوث الشائع. بالنسبة للتطبيقات محكمة الغلق مدى الحياة، يؤدي عدم وجود منفذ إعادة التشحيم أيضًا إلى تقليل عدد مسارات التسرب المحتملة في الماكينة.

مجالات التطبيق

يناسب المحمل الآلات التي يجب أن تدعم الأحمال الشعاعية والمحورية معًا داخل قسم دوار مدمج. تشمل مجالات التطبيق الأكثر شيوعًا ما يلي:

• المضخات: المضخات الصناعية ومضخات المياه حيث يجب التحكم في الدفع من المكره.
• علب التروس: ناقلات الحركة ومخفضات السرعة حيث تؤثر صلابة العمود على جودة شبكة التروس.
• المحركات الكهربائية: المحركات والمولدات التي تعمل بسرعة عالية وتحتاج إلى وضع عمود ثابت.
• الآلات الصناعية: تجميعات دوارة مدمجة تحمل أحمالًا مجمعة في مساحات ضيقة.

عند البحث عن خيارات الموردين، أ 3200 ايه-2ztn9/mt33 محمل يمكن تحديدها جنبًا إلى جنب مع أبعادها ورمزها اللاحق، مما يتجنب الخلط مع المتغيرات التي تحتوي على أختام أو أقفاص مختلفة.

دليل الاختيار

استخدم التسلسل التالي لتحديد ما إذا كان هذا المحمل يناسب طلبك. تستخدم كل خطوة البيانات التي تمت مناقشتها أعلاه، بحيث يظل القرار قابلاً للتتبع.

1. تحديد اتجاه التحميل. قم بقياس الأحمال الشعاعية والمحورية بشكل منفصل، بما في ذلك أحمال الصدمات وانعكاسات الأحمال. إذا كان الدفع يعمل في كلا الاتجاهين، فإن تصميم الصف المزدوج يكون مرشحًا قويًا.
2. تحقق من السرعة مقابل الحد الأقصى. قارن سرعة التشغيل بالسرعة المحددة البالغة 24000 دورة/دقيقة واحتفظ بهامش لارتفاع درجة الحرارة وارتفاع السرعة.
3. تأكيد الختم والشحوم. استخدم درع عدم التلامس 2Z وشحم MT33 عندما تكون البيئة نظيفة وتبقى درجة الحرارة ضمن النطاق المحدد.
4. التحقق من هندسة الكتف. تأكد من أن نصف قطر كتف العمود والإسكان يبلغ 0.6 مم على الأقل وأن مسافة نقطة الضغط البالغة 16 مم تتطابق مع تحليل اللحظة.
5. مراجعة القدرة الثابتة. تأكد من أن التصنيف الثابت البالغ 4.3 كيلو نيوتن يغطي أسوأ حالة من الصدمات أو حمل التوقف التام.

إذا كانت البيئة تحتوي على غبار كاشط أو مياه غسيل، ففكر في نوع مختلف من الختم. تم تصميم درع عدم الاتصال للآلات المغلقة بدلاً من المناطق المحيطة المفتوحة أو القاسية.

التركيب والتشحيم وتخطيط دورة الحياة

التثبيت الصحيح يحمي الأداء المقدر. قم بتنظيف العمود والمبيت، وتحقق من الأبعاد مقابل القيم المنشورة، واضغط على الحلقات بالتساوي حتى لا يمر الحمل عبر الكرات أثناء الجلوس. تجنب ضرب الأختام مباشرة، لأنه حتى التشوه البسيط للدرع الفولاذي يمكن أن يخلق اتصالًا يولد الحرارة بسرعة.

نظرًا لأن المحمل مشحم مسبقًا، تركز خطة الصيانة على درجة الحرارة والاهتزاز بدلاً من التشحيم المنتظم. تتبع درجة حرارة السكن أثناء التشغيل، وتسجيل مستويات الاهتزاز عند بداية الخدمة. عادة ما يشير الارتفاع التدريجي في أي من القيمتين إلى تآكل مبكر أو اختلال في المحاذاة، مما يسمح باتخاذ إجراءات تصحيحية قبل الفشل. عندما تعمل الآلة في بيئة مستقرة ونظيفة، يمكن للشحوم المعبأة مسبقًا أن تدعم فترات الخدمة الطويلة دون تزييت إضافي.
