3200 A-2ZTN9/MT33 محامل كروية ذات اتصال زاوي مزدوج الصف

محامل كروية تلامس زاوي مزدوج الصف (DRACBB)إن تصميم محمل كروي تلامس زاوي مزدوج الصف (DRACBB) هو في الأساس نفس تصميم محامل كروية تلامس زاويتين أحادية الصف، ولكنها تشغل مساحة محورية أقل بكثير. يمكن لـ DRACBB استيعاب الأحمال الشعاعية والأحمال المحورية التي تعمل في كلا الاتجاهين. إنها قادرة على تقييد الإزاحة المحورية ثنائية الاتجاه للعمود أو الغلاف. مع زاوية اتصال نموذجية تبلغ 30 درجة، فإنه يوفر ترتيب محمل شديد الصلابة ويمكنه تحمل لحظات الانقلاب.

اتصل بنا

قبلV：No previous product التالي：7200 BECBP محامل كروية للاتصال الزاوي

الوصف
المواصفات
اتصل بنا

خصائص تحمل
· المساحة المحورية المدمجة: يتطلب الحد الأدنى من المساحة المحورية.
· حل توفير المساحة: مناسبة للتطبيقات التي تكون فيها المساحة المحورية مقيدة، وغالبًا ما تحل محل محامل كروية ذات اتصال زاوي بصف واحد مثبتة في ترتيب من الخلف إلى الخلف.
·سعة التحميل المجمعة: يستوعب الأحمال الشعاعية والأحمال المحورية في كلا الاتجاهين.
·سعة التحميل اللحظية: يمكن أن تتحمل لحظات الانقلاب.
· ترتيب تحمل جامدة: يوفر صلابة عالية للنظام.

المزايا الرئيسية
· الصلابة العالية والقدرة على التحميل: يوفر صلابة أعلى بكثير مقارنةً بإعداد محمل كروي ذو اتصال زاوي واحد.
· القدرة على التحميل الثلاثي: قادرة على استيعاب الأحمال الشعاعية، والأحمال المحورية ثنائية الاتجاه، ولحظات الانقلاب في وقت واحد.
· مثالية للصلابة العالية: مناسبة للغاية للتطبيقات التي تتطلب صلابة عالية.

مجالات التطبيق (التطبيقات)
· تستخدم على نطاق واسع في محاور العجلات الأمامية للسيارات.
· مضخات الزيت، منافيخ الجذور، ضواغط الهواء.
· أنواع مختلفة من ناقل الحركة / علب التروس.
· مغزل الأدوات الآلية.

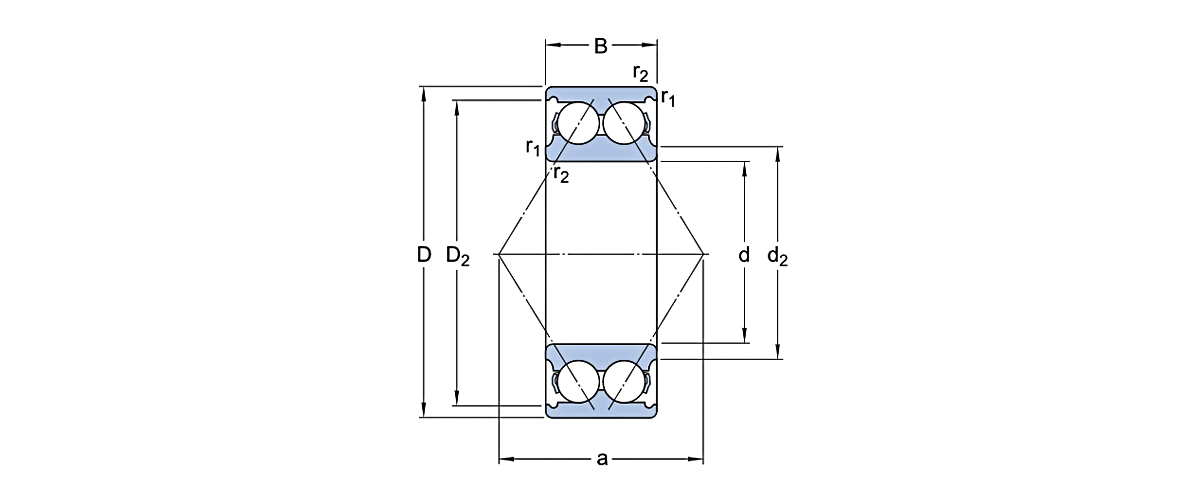

الأبعاد الأساسية			تصنيف الحمل الأساسي		تقييمات السرعة		قداس	نموذج
الأبعاد الأساسية			ديناميكي	ثابت	السرعة المرجعية	الحد من السرعة	قداس	تحمل رقم
د [مم]	د [مم]	ب [مم]	ج [كيلو نيوتن]	C0 [كيلو نيوتن]	[ص / دقيقة]	[ص / دقيقة]	[كجم]	تحمل رقم
10	30	14	6.849	3.87	23400	21600	0.051	محمل 3200 A-2ZTN9/MT33
10	30	14	6.849	3.87	23400	21600	0.051	محمل 3200 ATN9
10	30	14	6.849	3.87		15300	0.051	محمل 3200 A-2RS1TN9/MT33
12	32	15.9	9.09	5.04	21600	19800	0.058	3201 A-2ZTN9/MT33 محمل
12	32	15.9	9.09	5.04	21600	19800	0.058	3201 ATN9 تحمل
12	32	15.9	9.09	5.04		13500	0.058	3201 A-2RS1TN9/MT33 محمل
15	35	15.9	10.08	6.12	19800	16200	0.066	3202 A-2ZTN9/MT33 محمل
15	35	15.9	10.08	6.12	19800	16200	0.066	3202 ATN9 تحمل
15	35	15.9	10.08	6.12		12600	0.066	3202 A-2RS1TN9/MT33 محمل
15	42	19	13.59	8.37	16200	14400	0.13	3302 A-2Z تحمل
15	42	19	13.59	8.37	16200	14400	0.13	3302 A-2ZTN9/MT33 محمل
15	42	19	13.59	8.37	16200	14400	0.13	3302 ATN9 تحمل
15	42	19	13.59	8.37		10800	0.13	3302 A-2RS1 تحمل
15	42	19	13.59	8.37		10800	0.13	3302 A-2RS1TN9/MT33 محمل
17	40	17.5	12.87	7.92	17100	14400	0.096	3203 A-2ZTN9/MT33 محمل
17	40	17.5	12.87	7.92	17100	14400	0.096	3203 ATN9 تحمل
17	40	17.5	12.87	7.92		10800	0.096	3203 A-2RS1TN9/MT33 محمل
17	47	22.2	19.44	11.43	15300	12600	0.18	3303 A-2Z تحمل
17	47	22.2	19.44	11.43	15300	12600	0.18	3303 A-2ZTN9/MT33 محمل
17	47	22.2	19.44	11.43	15300	12600	0.18	3303 ATN9 تحمل
17	47	22.2	19.44	11.43		9900	0.18	3303 A-2RS1 تحمل
17	47	22.2	19.44	11.43		9900	0.18	3303 A-2RS1TN9/MT33 محمل
20	47	20.6	18.36	11.61	14400	12600	0.16	3204 محمل
20	47	20.6	18.36	11.61	14400	12600	0.16	3204 A-2Z تحمل
20	47	20.6	18.36	11.61	14400	12600	0.16	3204 A-2ZTN9/MT33 محمل
20	47	20.6	18.36	11.61	14400	12600	0.16	3204 ATN9 تحمل
20	47	20.6	18.36	11.61		9000	0.16	3204 A-2RS1 تحمل
20	47	20.6	18.36	11.61		9000	0.16	3204 A-2RS1TN9/MT33 محمل
20	52	22.2	22.05	14.04	11700	11700	0.22	3304 محمل
20	52	22.2	22.05	14.04	11700	11700	0.22	3304 A-2Z تحمل

الأبعاد الأساسية			تصنيف الحمل الأساسي		تقييمات السرعة		قداس	نموذج
الأبعاد الأساسية			ديناميكي	ثابت	السرعة المرجعية	الحد من السرعة	قداس	تحمل رقم
د [مم]	د [مم]	ب [مم]	ج [كيلو نيوتن]	C0 [كيلو نيوتن]	[ص / دقيقة]	[ص / دقيقة]	[كجم]	تحمل رقم
20	52	22.2	22.05	14.04	11700	11700	0.22	3304 A-2ZTN9/MT33 محمل
20	52	22.2	22.05	14.04	11700	11700	0.22	3304 ATN9 تحمل
20	52	22.2	22.05	14.04		8100	0.22	3304 A-2RS1 تحمل
20	52	22.2	22.05	14.04		8100	0.22	3304 A-2RS1TN9/MT33 محمل
25	52	20.6	19.8	13.77	10800	10800	0.18	3205 محمل
25	52	20.6	19.8	13.77	10800	10800	0.18	3205 A-2Z تحمل
25	52	20.6	19.8	13.77	10800	10800	0.18	3205 A-2ZTN9/MT33 محمل
25	52	20.6	19.8	13.77		7650	0.18	3205 A-2RS1 تحمل
25	52	20.6	19.8	13.77		7650	0.18	3205 A-2RS1TN9/MT33 محمل
25	62	25.4	29.25	19.8	9900	9900	0.35	3305 محمل
25	62	25.4	29.25	19.8	9900	9900	0.35	3305 A-2Z تحمل
25	62	25.4	29.25	19.8	9900	9900	0.35	3305 A-2ZTN9/MT33 محمل
25	62	25.4	29.25	19.8	9900	9900	0.35	3305 ATN9 تحمل
25	62	25.4	29.25	19.8		6750	0.35	3305 A-2RS1 تحمل
25	62	25.4	29.25	19.8		6750	0.35	3305 A-2RS1TN9/MT33 محمل
30	62	23.8	27.45	19.8	9000	9000	0.29	3206 محمل
30	62	23.8	27.45	19.8	9000	9000	0.29	3206 A-2Z تحمل
30	62	23.8	27.45	19.8	9000	9000	0.29	3206 A-2ZTN9/MT33 محمل
30	62	23.8	27.45	19.8	9000	9000	0.29	3206 ATN9 تحمل
30	62	23.8	27.45	19.8		6750	0.29	3206 A-2RS1 تحمل
30	62	23.8	27.45	19.8		6750	0.29	3206 A-2RS1TN9/MT33 محمل
30	72	30.2	38.25	27	9000	8100	0.52	3306 محمل
30	72	30.2	38.25	27	9000	8100	0.52	3306 A-2Z تحمل
30	72	30.2	38.25	27	9000	8100	0.52	3306 A-2ZTN9/MT33 محمل
30	72	30.2	38.25	27	9000	8100	0.52	3306 ATN9 تحمل
30	72	30.2	38.25	27		5670	0.52	3306 A-2RS1 تحمل
30	72	30.2	38.25	27		5670	0.52	3306 A-2RS1TN9/MT33 محمل
35	72	27	36.45	27	8100	8100	0.44	3207 محمل
35	72	27	36.45	27	8100	8100	0.44	3207 A-2Z تحمل
35	72	27	36.45	27	8100	8100	0.44	3207 A-2ZTN9/MT33 محمل

الأبعاد الأساسية			تصنيف الحمل الأساسي		تقييمات السرعة		قداس	نموذج
الأبعاد الأساسية			ديناميكي	ثابت	السرعة المرجعية	الحد من السرعة	قداس	تحمل رقم
د [مم]	د [مم]	ب [مم]	ج [كيلو نيوتن]	C0 [كيلو نيوتن]	[ص / دقيقة]	[ص / دقيقة]	[كجم]	تحمل رقم
35	72	27	36.45	27	8100	8100	0.44	3207 ATN9 تحمل
35	72	27	36.45	27		5670	0.44	3207 A-2RS1 تحمل
35	72	27	36.45	27		5670	0.44	3207 A-2RS1TN9/MT33 محمل
35	80	34.9	47.43	37.35	8100	7200	0.74	3307 DJ1 تحمل
35	80	34.9	48.6	34.2	7650	7650	0.74	3307 محمل
35	80	34.9	48.6	34.2	7650	7650	0.74	3307 A-2Z تحمل
35	80	34.9	48.6	34.2	7650	7650	0.74	3307 A-2ZTN9/MT33 محمل
35	80	34.9	48.6	34.2	7650	7650	0.74	3307 ATN9 تحمل
35	80	34.9	48.6	34.2		5400	0.74	3307 A-2RS1 تحمل
35	80	34.9	48.6	34.2		5400	0.74	3307 A-2RS1TN9/MT33 محمل
40	80	30.2	43.2	32.85	8100	7200	0.57	3208 محمل
40	80	30.2	43.2	32.85	8100	7200	0.57	3208 A-2Z تحمل
40	80	30.2	43.2	32.85	8100	7200	0.57	3208 A-2ZTN9/MT33 محمل
40	80	30.2	43.2	32.85	8100	7200	0.57	3208 ATN9 تحمل
40	80	30.2	43.2	32.85		5040	0.57	3208 A-2RS1 تحمل
40	80	30.2	43.2	32.85		5040	0.57	3208 A-2RS1TN9/MT33 محمل
40	90	36.5	44.46	37.35	7200	6300	0.93	3308 DNRCBM تحمل
40	90	36.5	58.95	43.2	6750	6750	0.93	3308 محمل
40	90	36.5	58.95	43.2	6750	6750	0.93	3308 A-2Z تحمل
40	90	36.5	58.95	43.2	6750	6750	0.93	3308 A-2ZTN9/MT33 محمل
40	90	36.5	58.95	43.2	6750	6750	0.93	3308 ATN9 تحمل
40	90	36.5	58.95	43.2		4500	0.93	3308 A-2RS1 تحمل
40	90	36.5	58.95	43.2		4500	0.93	3308 A-2RS1TN9/MT33 محمل
40	90	36.5	62.01	51.3	7200	6300	0.93	محمل 3308 DMA
40	90	36.5	62.01	51.3	7200	6300	0.93	3308 DTN9 تحمل
45	85	30.2	46.8	37.35	6750	6750	0.63	3209 محمل
45	85	30.2	46.8	37.35	6750	6750	0.63	3209 A-2Z تحمل
45	85	30.2	46.8	37.35	6750	6750	0.63	3209 A-2ZTN9/MT33 محمل
45	85	30.2	46.8	37.35	6750	6750	0.63	3209 ATN9 تحمل
45	85	30.2	46.8	37.35		4770	0.63	3209 A-2RS1 تحمل

الأبعاد الأساسية			تصنيف الحمل الأساسي		تقييمات السرعة		قداس	نموذج
الأبعاد الأساسية			ديناميكي	ثابت	السرعة المرجعية	الحد من السرعة	قداس	تحمل رقم
د [مم]	د [مم]	ب [مم]	ج [كيلو نيوتن]	C0 [كيلو نيوتن]	[ص / دقيقة]	[ص / دقيقة]	[كجم]	تحمل رقم
45	85	30.2	46.8	37.35		4770	0.63	3209 A-2RS1TN9/MT33 محمل
45	100	39.7	55.62	46.8	6750	5670	1.25	3309 DNRCBM تحمل
45	100	39.7	67.5	47.7	6750	6030	1.25	3309 محمل
45	100	39.7	67.5	47.7	6750	6030	1.25	3309 A-2Z تحمل
45	100	39.7	67.5	47.7	6750	6030	1.25	3309 ATN9 تحمل
45	100	39.7	67.5	47.7		4320	1.25	3309 A-2RS1 تحمل
45	100	39.7	71.37	62.55	6750	5670	1.25	3309 DMA تحمل
50	90	30.2	45.9	38.25	7200	6300	0.65	3210 محمل
50	90	30.2	45.9	38.25	7200	6300	0.65	3210 A-2Z تحمل
50	90	30.2	45.9	38.25	7200	6300	0.65	3210 A-2ZTN9/MT33 محمل
50	90	30.2	45.9	38.25	7200	6300	0.65	3210 ATN9 تحمل
50	90	30.2	45.9	38.25		4320	0.65	3210 A-2RS1 تحمل
50	90	30.2	45.9	38.25		4320	0.65	3210 A-2RS1TN9/MT33 محمل
50	110	44.4	73.71	62.55	6030	5040	1.95	3310 DNRCBM تحمل
50	110	44.4	84.24	76.5	6030	5040	1.95	محمل 3310 DMA
50	110	44.4	85.5	62.55	5400	5400	1.95	3310 محمل
50	110	44.4	85.5	62.55	5400	5400	1.95	3310 A-2Z تحمل
50	110	44.4	85.5	62.55	5400	5400	1.95	3310 ATN9 تحمل
50	110	44.4	85.5	62.55		3870	1.95	3310 A-2RS1 تحمل
55	100	33.3	54.9	46.8	5670	5670	0.91	3211 محمل
55	100	33.3	54.9	46.8	5670	5670	0.91	3211 A-2Z تحمل
55	100	33.3	54.9	46.8	5670	5670	0.91	3211 ATN9 تحمل
55	100	33.3	54.9	46.8		4050	0.91	3211 A-2RS1 تحمل
55	120	49.2	86.04	74.7	5400	4770	2.65	3311 DNRCBM تحمل
55	120	49.2	99.9	90	5400	4500	2.65	محمل 3311 DMA
55	120	49.2	100.8	73.35	5400	4770	2.65	3311 محمل
55	120	49.2	100.8	73.35	5400	4770	2.65	3311 A-2Z تحمل
55	120	49.2	100.8	73.35	5400	4770	2.65	3311 ATN9 تحمل
55	120	49.2	100.8	73.35		3420	2.65	3311 A-2RS1 تحمل
60	110	36.5	67.5	57.6	5040	5040	1.2	3212 محمل

الأبعاد الأساسية			تصنيف الحمل الأساسي		تقييمات السرعة		قداس	نموذج
الأبعاد الأساسية			ديناميكي	ثابت	السرعة المرجعية	الحد من السرعة	قداس	تحمل رقم
د [مم]	د [مم]	ب [مم]	ج [كيلو نيوتن]	C0 [كيلو نيوتن]	[ص / دقيقة]	[ص / دقيقة]	[كجم]	تحمل رقم
60	110	36.5	67.5	57.6	5040	5040	1.2	3212 A-2Z تحمل
60	110	36.5	67.5	57.6	5040	5040	1.2	3212 ATN9 تحمل
60	110	36.5	67.5	57.6		3600	1.2	3212 A-2RS1 تحمل
60	110	36.5	67.5	57.6		3600	1.2	3212 A-2RS1TN9/MT33 محمل
60	130	54	114.3	85.5	5040	4500	2.8	3312 محمل
60	130	54	114.3	85.5	5040	4500	2.8	3312 A-2Z تحمل
65	120	38.1	72.54	66.15	5040	4320	1.75	3213 محمل
65	120	38.1	72.54	66.15	5040	4320	1.75	3213 A-2Z تحمل
65	120	38.1	72.54	66.15		3240	1.75	3213 A-2RS1 تحمل
65	140	58.7	124.2	109.8	4770	4050	4.1	3313 DNRCBM تحمل
65	140	58.7	131.4	99	4770	4050	4.1	3313 محمل
65	140	58.7	131.4	99	4770	4050	4.1	3313 A-2Z تحمل
70	125	39.7	79.56	72	5040	4050	1.9	3214 محمل
70	125	39.7	79.56	72	5040	4050	1.9	3214 A-2Z تحمل
70	150	63.5	146.7	112.5	4500	3870	5.05	3314 محمل
70	150	63.5	146.7	112.5	4500	3870	5.05	3314 A-2Z تحمل
75	130	41.3	86.04	79.2	4770	4050	2.1	3215 محمل
75	130	41.3	86.04	79.2	4770	4050	2.1	3215 A-2Z تحمل
75	160	68.3	158.4	126	4050	3600	5.6	3315 محمل
75	160	68.3	158.4	126	4050	3600	5.6	3315 A-2Z تحمل
80	140	44.4	95.4	85.5	4500	3870	2.65	3216 محمل
80	170	68.3	173.7	140.4	3870	3420	6.8	3316 محمل
85	150	49.2	111.6	99	4050	3420	3.4	3217 محمل
85	180	73	187.2	158.4	3600	3240	8.3	3317 محمل
90	160	52.4	117	108	3870	3240	4.15	3218 محمل
90	190	73	187.2	162	3420	3060	9.25	3318 محمل
95	170	55.6	143.1	131.4	3600	3060	5	3219 محمل
95	200	77.8	216	194.4	3240	2880	11	3319 محمل
100	180	60.3	160.2	149.4	3420	2880	6.1	3220 محمل
100	215	82.6	229.5	229.5	3060	2520	13.5	3320 محمل

الأبعاد الأساسية			تصنيف الحمل الأساسي		تقييمات السرعة		قداس	نموذج
الأبعاد الأساسية			ديناميكي	ثابت	السرعة المرجعية	الحد من السرعة	قداس	تحمل رقم
د [مم]	د [مم]	ب [مم]	ج [كيلو نيوتن]	C0 [كيلو نيوتن]	[ص / دقيقة]	[ص / دقيقة]	[كجم]	تحمل رقم
110	200	69.8	190.8	190.8	3060	2520	8.8	3222 محمل
110	240	92.1	261.9	274.5	2700	2340	19	3322 محمل
120	190	66	163.8	208.8	3060	3240	7.08	305256 د تحمل
150	225	73	163.8	238.5	1530	1800	5.52	305286 د تحمل
150	230	70	182.7	256.5	2520	2700	10.6	305283 د تحمل
150	230	70	182.7	256.5	2520	2700	10.6	305283 دا تحمل
160	215	56	121.5	198	2520	2700	5.67	305608 تحمل
160	215	56	121.5	198	2520	2700	5.45	305608 ب تحمل
160	240	76	210.6	301.5	2340	2520	11.4	305183 تحمل
170	260	84	252.9	364.5	2160	2340	16.8	305180 تحمل
180	250	70	171	256.5	2160	2340	9.67	305288 دا تحمل
180	259.5	66	202.5	279	2160	2340	11	305262 د تحمل
190	269.5	66	243	373.5	1980	2160	11	305338 د تحمل
200	279.5	76	217.8	342	1710	2160	13.7	305428 د تحمل
200	280	80	217.8	342	1980	2160	15.9	305393 تحمل
200	289.5	76	271.8	427.5	1620	1980	16.4	305263 د تحمل
200	289.5	76	271.8	427.5	1620	1980	16.4	305263 دا تحمل
220	309.5	76	280.8	468	1800	1800	17.7	305272 د تحمل
220	309.5	76	280.8	468	1800	1800	17.7	305272 دا تحمل
220	309.5	76	280.8	468	1800	1800	17.7	305272 ديسيبل تحمل
230	329.5	80	315.9	540	1710	1800	21.9	305264 د تحمل
260	369.5	92	357.3	639	1530	1530	30	305270 د تحمل
280	389.5	92	362.7	675	1440	1440	33.2	305269 د تحمل

هندسة مستقبل الحركة

حول UKL

Founded in 2020, UKL Bearing Manufacturing Co., Ltd. (Wuxi) is China 3200 A-2ZTN9/MT33 محامل كروية ذات اتصال زاوي مزدوج الصف suppliers and OEM/ODM 3200 A-2ZTN9/MT33 محامل كروية ذات اتصال زاوي مزدوج الصف company, an integrated industrial and trading enterprise that focuses on precision manufacturing, combining R&D, production, and sales.
The company specializes in high-performance bearing solutions, providing technical support for global industries with exceptionally high demands for precision and reliability.

With more than 200 skilled professionals and a fully modernized production base, UKL’s facilities cover the entire manufacturing process — forging, annealing, turning, heat treatment, grinding, and automated assembly.
Leveraging over 15 years of OEM/ODM export experience, UKL responds quickly to customer needs, offering flexible and customized services for clients across Europe, Asia, Africa, and the Middle East.

المزيد عنا Ukl Bearing Manufacturing Co.,Ltd

0+

سنوات

تجربة الصناعة
0+

التنوع النموذجي
0+

عدد الموظفين
0

$

قيمة الصادرات السنوية

شهادة الشرف

أخبار

لماذا يتفوق المحمل الأسطواني NU 309 في تصميمات المحرك وعلبة التروس؟
04 Jun, 2026
الوجبات الجاهزة الرئيسية: إن محمل نو 309 يتفوق باعتباره محملًا عائمًا بالنسبة لتصميمات المحرك وعلبة التروس حيث يكون التمدد الحراري للعمود أمرًا بالغ الأهمية، فإن نو 309 تحمل ...

اقرأ المزيد
كيفية تثبيت حلقة 2206 AV Nilos (دليل خطوة بخطوة)
28 May, 2026
قم بالتثبيت بحيث يكون الجانب المفتوح مواجهًا للمحمل لتثبيت بشكل صحيح 2206 أف حلقة نيلوس، ضعها بحيث يشير الجانب المحدب (المفتوح) نحو مجرى السباق المحمل. يجب أن تتوضع الحل...

اقرأ المزيد
كيفية اختيار محمل كروي الاتصال الزاوي المناسب للتطبيقات عالية السرعة؟
21 May, 2026
يتطلب اختيار مكون الدرفلة الأمثل للآلات الدوارة عالية السرعة فهمًا عميقًا لظروف التشغيل والهندسة الداخلية والإدارة الحرارية. بين الآلات الدقيقة محامل الكرة الاتصال الزاوي هي الخيار ال...

اقرأ المزيد
الدقة تحت الضغط: العوامل الرئيسية التي تحدد اختيار محامل المعدات الطبية
14 May, 2026
في مجال التكنولوجيا الطبية سريع التطور، حتى أصغر المكونات يمكن أن تحدد مدى نجاح جهاز إنقاذ الحياة. ومن بين هؤلاء، محامل المعدات الطبية لعب دورًا صامتًا ولكنه حاسم. من الأذرع الجراحية ...

اقرأ المزيد
