محامل متقاطعة XSU

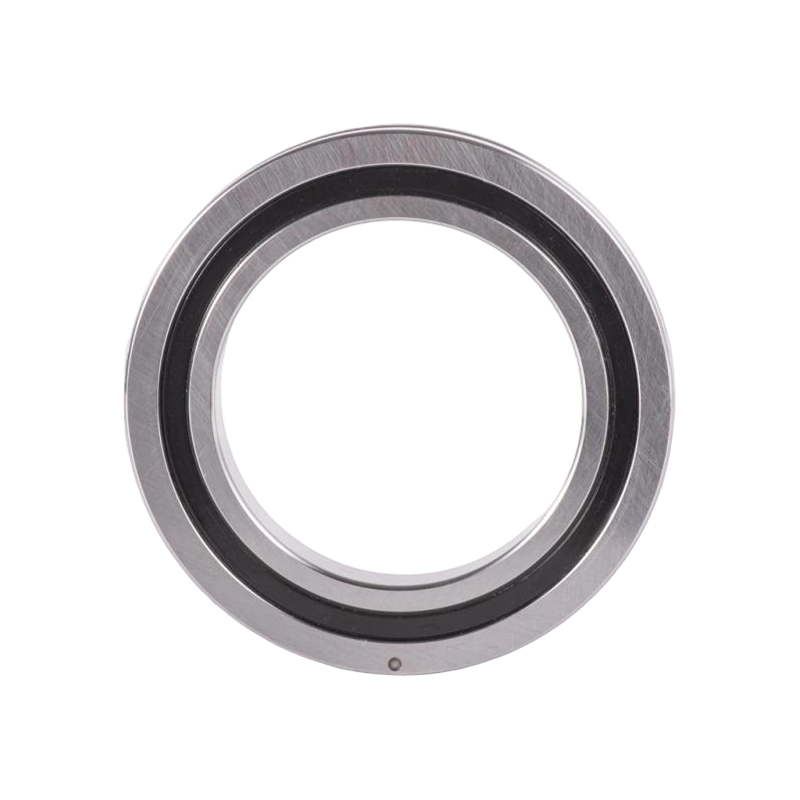

محامل XSU المتقاطعة (حلقات داخلية وخارجية متكاملة)

تحتوي المحامل الأسطوانية المتقاطعة XSU على فتحات تثبيت تم تصنيعها بشكل متكامل على كل من الحلقات الداخلية والخارجية، مما يلغي الحاجة إلى حواف تثبيت إضافية ومقاعد دعم. يضمن هيكل الحلقة الداخلية والخارجية المتكامل أن التثبيت ليس له أي تأثير تقريبًا على أداء المحمل، مما يوفر دقة دوران ثابتة وإخراج عزم الدوران. مناسب للتطبيقات التي تدور فيها الحلقة الخارجية أو الداخلية.

Contact Us اتصل بنا
قبلV：محمل محرك توافقي متكامل عالي الصلابة من سلسلة SHF(G). التالي：محمل أسطواني متقاطع بعزم دوران عالي XU
  • الوصف
  • المواصفات
  • اتصل بنا

الميزات الهيكلية
· يستخدم هيكل الأسطوانة المتقاطعة، مع بكرات أسطوانية مرتبة عموديًا على سطح متدحرج على شكل حرف V بزاوية 90 درجة مفصولة بكتل عزل، مما يسمح بالتحمل المتزامن للأحمال الشعاعية والمحورية وعزم الدوران.
· أبعاد الحلقة الداخلية والخارجية المدمجة، مع تصميم فائق النحافة يقترب من حدود التصغير، ويجمع بين الصلابة العالية ودرجات الدقة العالية P5 وP4 وP2.

التطبيقات
مناسبة لمفاصل الروبوتات الصناعية والأجزاء الدوارة، والطاولات الدوارة لمراكز التصنيع، والمنصات الدوارة الدقيقة، والمعدات المتطورة في الأجهزة الطبية، والتطبيقات العسكرية، ومصانع تصنيع IC.

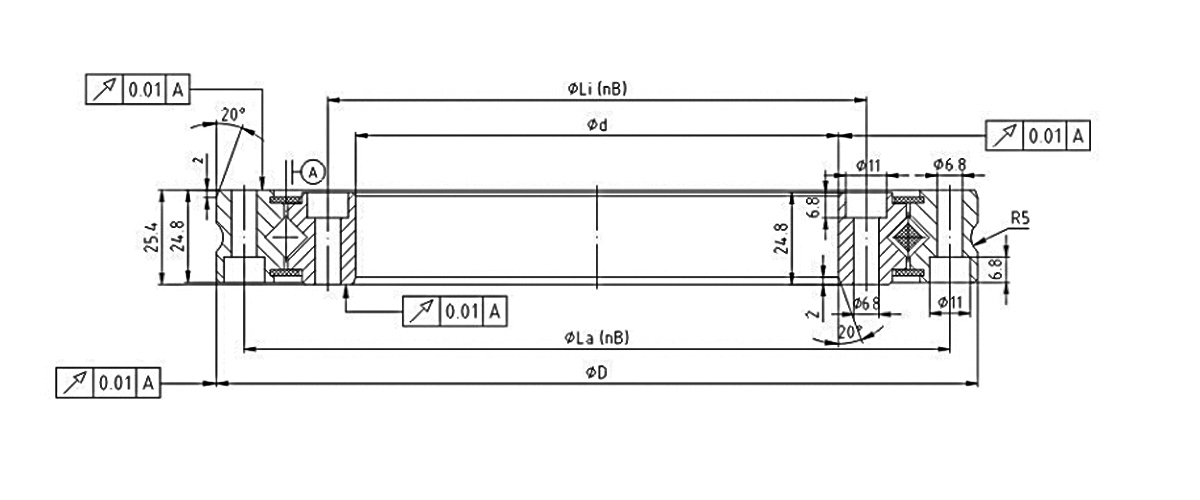

تحمل رقم. الحجم الأساسي
(مم) 		حجم فتحة التركيب
(مم) 		تصنيف الحمل الأساسي (كن) الوزن
الحمل المحوري الحمل الشعاعي
D d دي دا لا لي ملحوظة: كاليفورنيا الحمل الديناميكي Coa تحميل ثابت الحمل الديناميكي Cr تحميل كور ثابت كجم
XSU080168 205 130 174 159 190 145 12 66 240 42 119 3.3
XSU080188 225 150 194 179 210 165 16 71 275 46 133 3.7
XSU080218 255 180 224 208 240 195 20 77 315 49 154 4.3
XSU080258 295 220 264 249 280 235 24 84 375 54 182 5.1
XSU080318 355 280 324 309 340 295 28 93 465 59 223 6.3
XSU080398 435 360 404 389 420 375 36 106 590 68 285 7.8

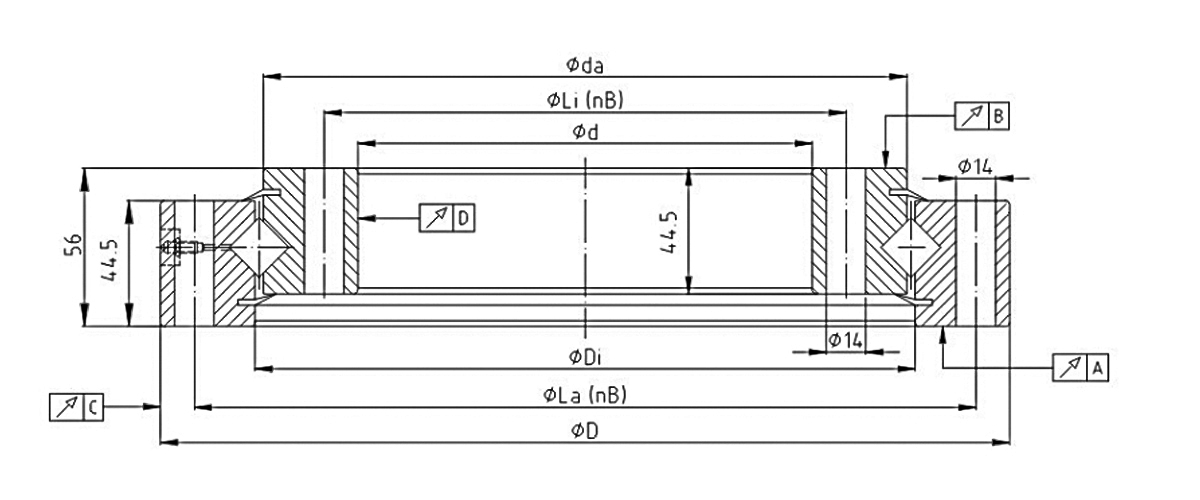

تحمل رقم. حجم فتحة التركيب
(مم) 		دقة التدوير التخليص الداخلي الوزن
دا d لا ملحوظة: لي دي دا A B C D التحميل المسبق كجم
XSU140414 484 344 460 24 368 415 413 0.04 0.04 0.06 0.06 0.01-0.03 28
XSU140544 614 474 590 32 498 545 543 0.04 0.04 0.07 0.07 0.01-0.03 38
XSU140644 714 574 690 36 598 645 643 0.05 0.05 0.08 0.08 0.01-0.04 44
XSU140744 814 674 790 40 698 745 743 0.05 0.05 0.09 0.09 0.01-0.04 52
XSU140844 914 774 890 40 798 845 843 0.06 0.06 0.09 0.09 0.01-0.04 60
XSU140944 1014 874 990 44 898 945 943 0.06 0.06 0.11 0.11 0.01-0.05 67
XSU141094 1164 1024 1140 48 1048 1095 1093 0.07 0.07 0.11 0.11 0.01-0.05 77
