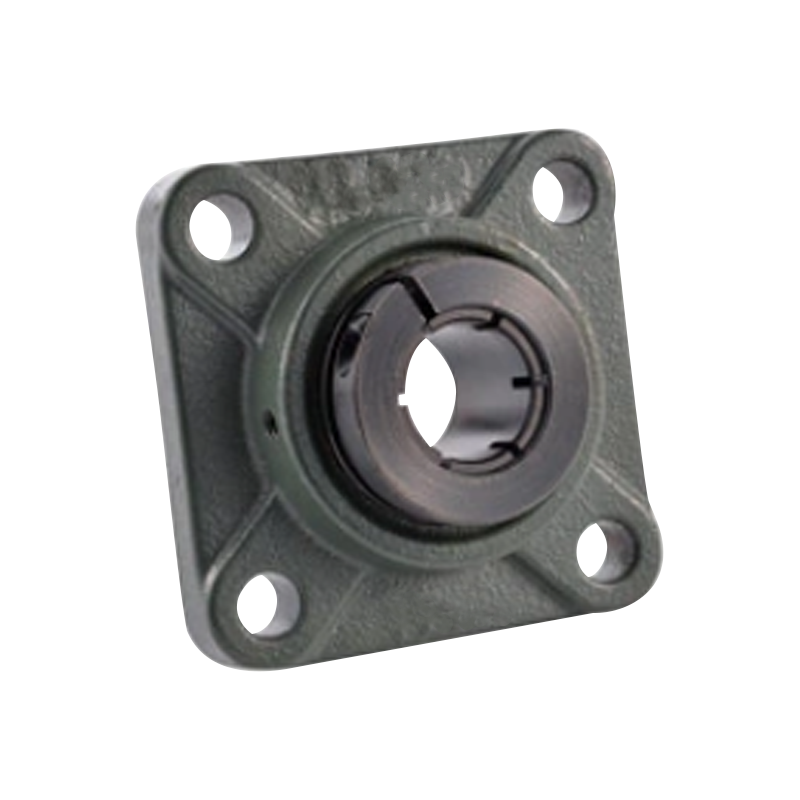

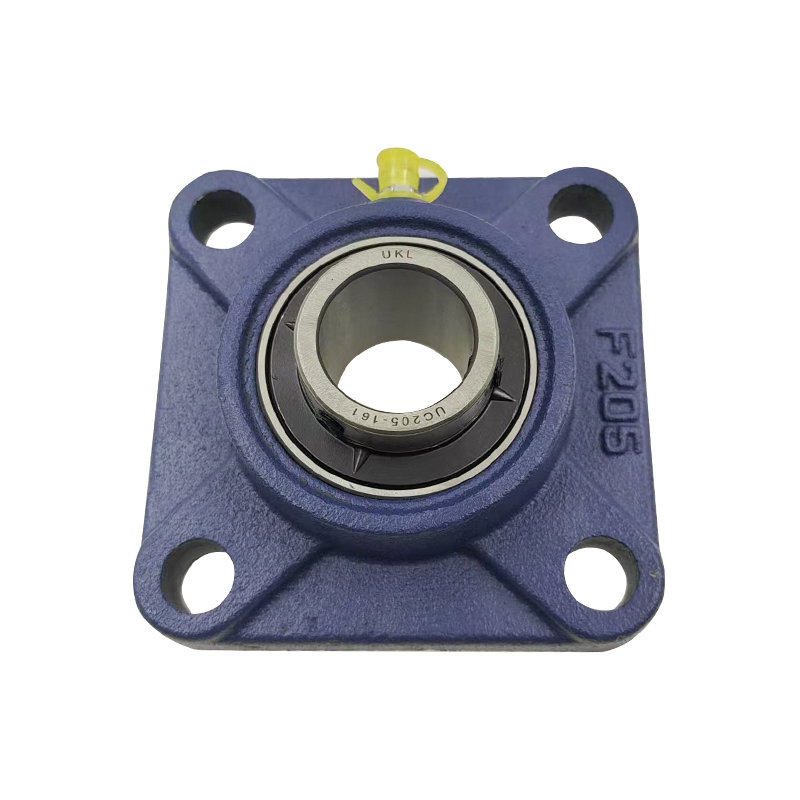

4 بولت شفة تحمل

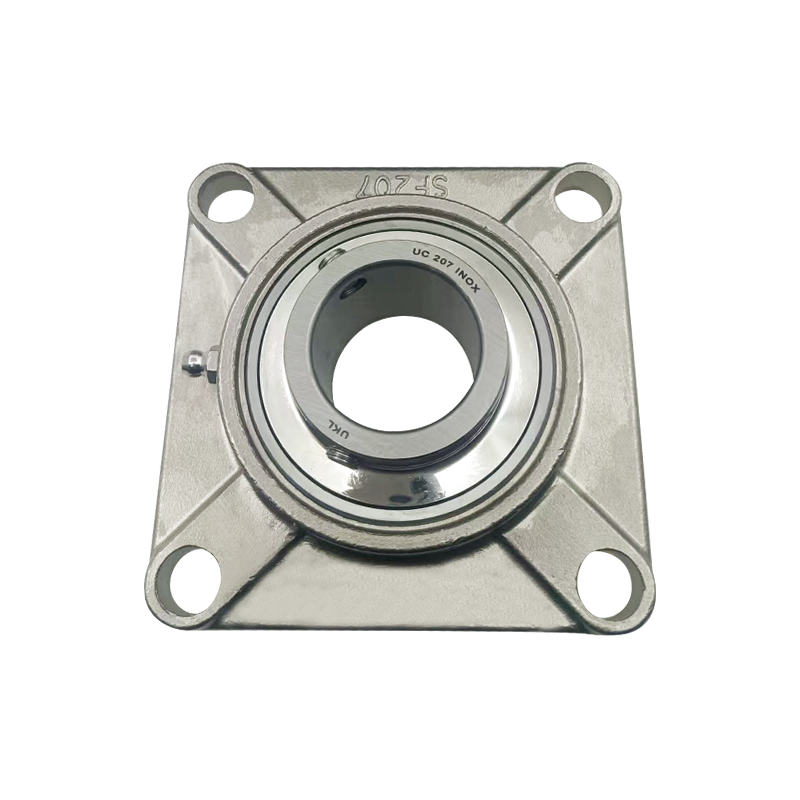

وحدات محمل الفلنجة ذات 4 مسامير هي نوع واحد من وحدات محمل الكرات المثبتة، هذا التصميم يحتوي على 4 مسامير في الهيكل ولاحقته هي سلسلة UCF، وحدة محمل الكرات UCF هي أيضًا الأكثر استخدامًا على نطاق واسع في السوق.
تتمتع وحدات محمل الفلنجة بقدرة خاصة على المحاذاة الذاتية داخل الهيكل بسبب الشكل الكروي للقطر الخارجي لإدخال المحمل والشكل المقعر للقطر الداخلي للإسكان الذي يتناسب معه.
العلب مصنوعة بشكل أساسي من الحديد الزهر الرمادي والفولاذ المختوم. البلاستيك والفولاذ المصبوب، يعتبر الحديد الزهر الرمادي هو الخيار الأكثر شعبية لوحدات المحامل بسبب خصائصه المثالية لامتصاص الاهتزاز، والقوة العالية، وتبديد الحرارة بشكل ممتاز.

Contact Us اتصل بنا
قبلV：محامل كتلة وسادة استغلالها التالي：2 بولت شفة تحمل
  • المواصفات
  • اتصل بنا

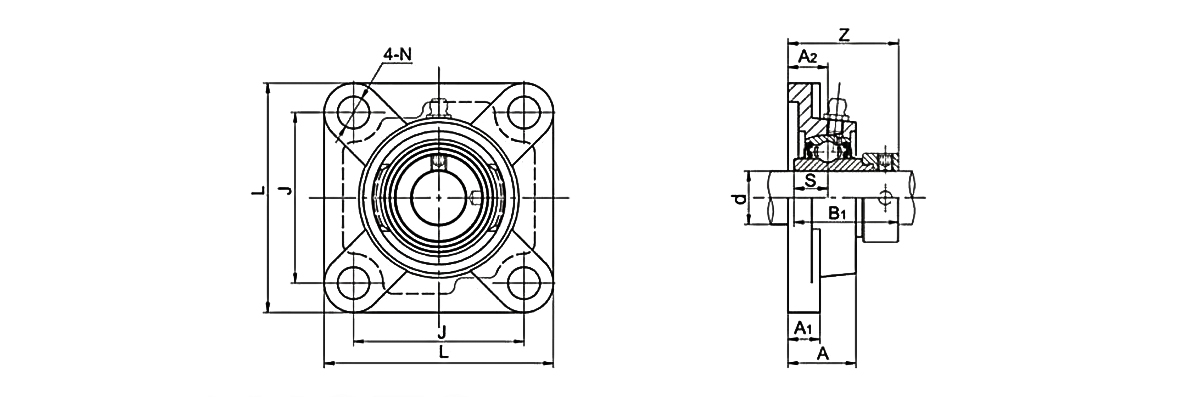

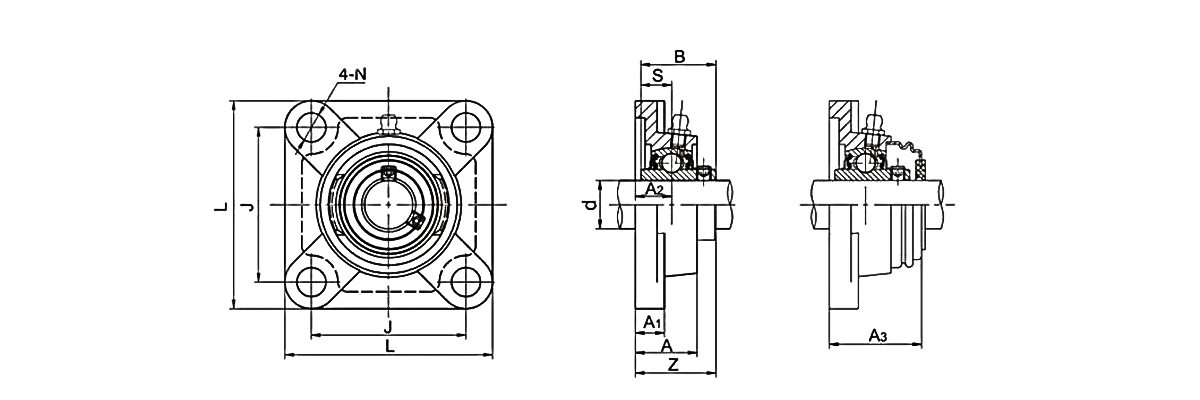

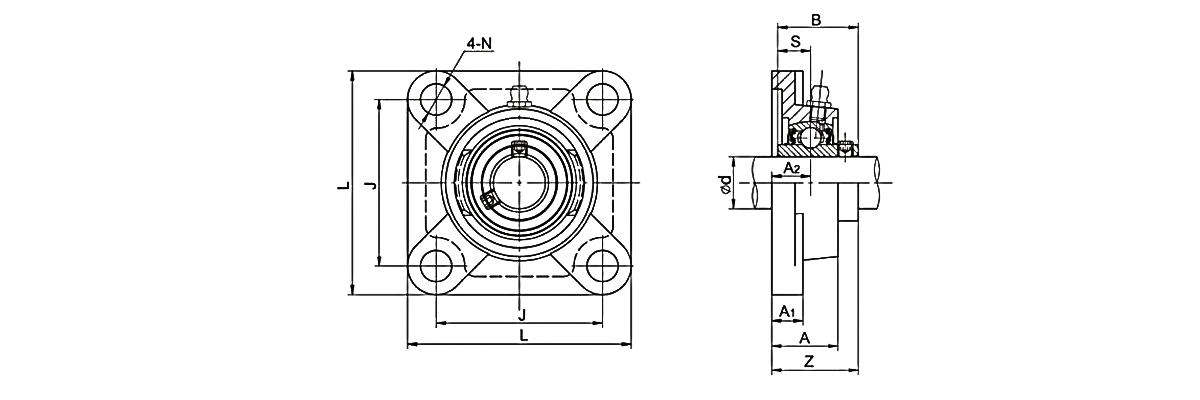

رقم الوحدة رمح ضياء الأبعاد (مم) حجم الترباس الوزن
d L J أ2 أ1 A N B S بي زد أ3 (مم) (كجم)
(في) (مم)
UCWF201 12 76 54 15 11 25.5 12 27.4 11.5 30.9 م10 0.72
UCWF202 15 76 54 15 11 25.5 12 27.4 11.5 30.9 م10 0.62
UCWF203 17 76 54 15 11 25.5 12 27.4 11.5 30.9 م10 0.61
UCF201 12 86 64 15 12 25.5 12 31 12.7 33.3 م10 0.61
UCF201-8 1/2 86 64 15 12 25.5 12 31 12.7 33.3 م10 0.61
UCF202 15 86 64 15 12 25.5 12 31 12.7 33.3 م10 0.61
UCF202-9 16/09 86 64 15 12 25.5 12 31 12.7 33.3 م10 0.61
UCF202-10 5/8 86 64 15 12 25.5 12 31 12.7 33.3 م10 0.61
UCF203 17 86 64 15 12 25.5 12 31 12.7 33.3 م10 0.61
UCF203-11 11/16 86 64 15 12 25.5 12 31 12.7 33.3 م10 0.61
UCF204 20 86 64 15 12 25.5 12 31 12.7 33.3 38.2 م10 0.61
UCF204-12 3/4 86 64 15 12 25.5 12 31 12.7 33.3 38.2 م10 0.61
يو سي إف 205 25 95 70 16 14 27 12 34.1 14.3 35.8 40 م10 0.8
يو سي إف 205-14 7/8 95 70 16 14 27 12 34.1 14.3 35.8 40 م10 0.8
يو سي إف 205-15 15/16 95 70 16 14 27 12 34.1 14.3 35.8 40 م10 0.8
يو سي إف 205-16 1 95 70 16 14 27 12 34.1 14.3 35.8 40 م10 0.8
UCF206 30 108 83 18 14 31 12 38 15.9 40.2 44 م10 1
يو سي إف 206-17 1-1/16 108 83 18 14 31 12 38 15.9 40.2 44 م10 1
يو سي إف 206-18 1-1/8 108 83 18 14 31 12 38 15.9 40.2 44 م10 1
يو سي إف 206-19 1-3/16 108 83 18 14 31 12 38 15.9 40.2 44 م10 1
يو سي إف 206-20 1-1/4 108 83 18 14 31 12 38 15.9 40.2 44 م10 1
UCF207 35 117 92 19 16 34 14 42.9 17.5 44.4 48.5 م12 1.4
يو سي إف 207-20 1-1/4 117 92 19 16 34 14 42.9 17.5 44.4 48.5 م12 1.4
UCF207-21 1-5/16 117 92 19 16 34 14 42.9 17.5 44.4 48.5 م12 1.4
UCF207-22 1-3/8 117 92 19 16 34 14 42.9 17.5 44.4 48.5 م12 1.4
UCF207-23 1-7/16 117 92 19 16 34 14 42.9 17.5 44.4 48.5 م12 1.4
UCF208 40 130 102 21 16 36 16 49.2 19 51.2 55.1 م14 1.8
يو سي إف 208-24 1-1/2 130 102 21 16 36 16 49.2 19 51.2 55.1 م14 1.8
يو سي إف 208-25 1-9/16 130 102 21 16 36 16 49.2 19 51.2 55.1 م14 1.8
UCF209 45 137 105 22 18 38 16 49.2 19 52.2 57 م14 2.2
UCF209-26 1-5/8 137 105 22 18 38 16 49.2 19 52.2 57 م14 2.2
UCF209-27 1-11/16 137 105 22 18 38 16 49.2 19 52.2 57 م14 2.2
UCF209-28 1-3/4 137 105 22 18 38 16 49.2 19 52.2 57 م14 2.2
UCF210 50 143 111 22 18 40 16 51.6 19 54.6 60 م14 2.4
UCF210-30 1-7/8 143 111 22 18 40 16 51.6 19 54.6 60 م14 2.4
UCF210-31 1-15/16 143 111 22 18 40 16 51.6 19 54.6 60 م14 2.4
UCF210-32 2 143 111 22 18 40 16 51.6 19 54.6 60 م14 2.4
UCF211 55 162 130 25 20 43 19 55.6 22.2 58.4 63 م16 3.5
UCF211-32 2 162 130 25 20 43 19 55.6 22.2 58.4 63 م16 3.5
UCF211-34 2-1/8 162 130 25 20 43 19 55.6 22.2 58.4 63 م16 3.5
UCF211-35 2-3/16 162 130 25 20 43 19 55.6 22.2 58.4 63 م16 3.5
UCF212 60 175 143 29 20 48 19 65.1 25.4 68.7 73.5 م16 4.2
UCF212-36 2-1/4 175 143 29 20 48 19 65.1 25.4 68.7 73.5 م16 4.2
UCF212-38 2-3/8 175 143 29 20 48 19 65.1 25.4 68.7 73.5 م16 4.2
UCF212-39 2-7/16 175 143 29 20 48 19 65.1 25.4 68.7 73.5 م16 4.2
UCF213 65 187 149 30 22 50 19 65.1 25.4 69.7 74.5 م16 5.3
UCF213-40 2-1/2 187 149 30 22 50 19 65.1 25.4 69.7 74.5 م16 5.3
UCF214 70 193 152 31 22 54 19 74.6 30.2 75.4 80 م16 5.9
UCF214-44 2-3/4 193 152 31 22 54 19 74.6 30.2 75.4 80 م16 5.9
يو سي إف 215 75 200 159 34 22 56 19 77.8 33.3 78.5 82.5 م16 6.3
يو سي إف 215-47 2-15/16 200 159 34 22 56 19 77.8 33.3 78.5 82.5 م16 6.3
يو سي إف 215-48 3 200 159 34 22 56 19 77.8 33.3 78.5 82.5 م16 6.3
UCF216 80 208 165 34 22 58 23 82.6 33.3 83.3 89 م20 7.3
UCF217 85 220 175 36 24 63 23 85.7 34.1 87.6 92.1 م20 8.9
UCF217-52 3-1/4 220 175 36 24 63 23 85.7 34.1 87.6 92.1 م20 8.9
UCF218 90 235 187 40 25 68 23 96 39.7 96.3 102 م20 11.6
UCF218-56 3-1/2 235 187 40 25 68 23 96 39.7 96.3 102 م20 11.6

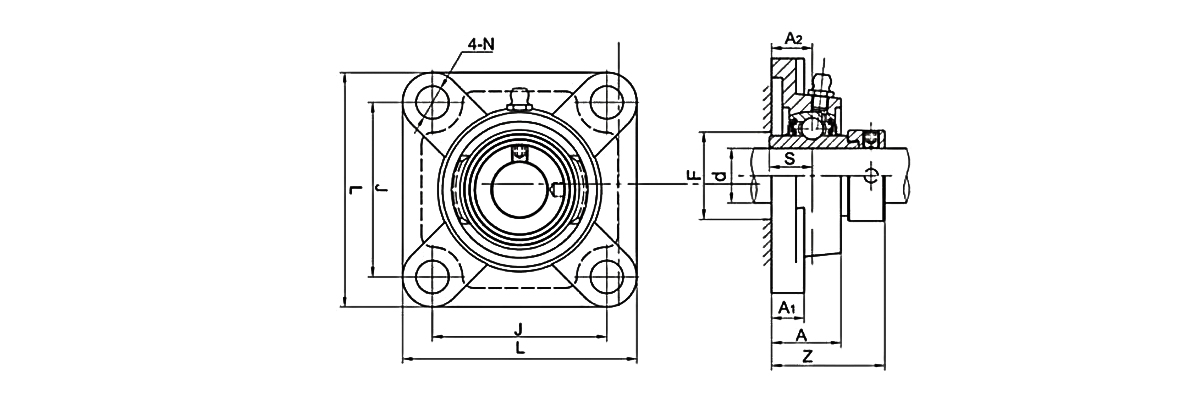

رقم الوحدة رمح ضياء الأبعاد (مم) حجم الترباس (mm) الوزن (kg)
d L J kz أ1 A N S Z F
(في) (مم)
ناف201S 12 76 54 15 11 25.5 12 13.9 38.4 — م10 0.5
NAF201-8S 1/2 76 54 15 11 25.5 12 13.9 38.4 — م10 0.5
ناف202S 15 76 54 15 11 25.5 12 13.9 38.4 — م10 0.5
NAF202-10S 5/8 76 54 15 11 25.5 12 13.9 38.4 — م10 0.5
ناف203S 17 76 54 15 11 25.5 12 13.9 38.4 — م10 0.5
ناف203-11S 11/16 76 54 15 11 25.5 12 13.9 38.4 — م10 0.5
NAF201 12 86 64 15 12 25.5 12 17.1 41.6 32 م10 0.66
NAF201-8 1/2 86 64 15 12 25.5 12 17.1 41.6 32 م10 0.66
NAF202 15 86 64 15 12 25.5 12 17.1 41.6 32 م10 0.66
NAF202-10 5/8 86 64 15 12 25.5 12 17.1 41.6 32 م10 0.66
NAF203 17 86 64 15 12 25.5 12 17.1 41.6 32 م10 0.66
NAF203-11 11/16 86 64 15 12 25.5 12 17.1 41.6 32 م10 0.66
ناف204 20 86 64 15 12 25.5 12 17.1 41.6 32 م10 0.66
ناف204-12 3/4 86 64 15 12 25.5 12 17.1 41.6 32 م10 0.66
ناف205 25 95 70 16 14 27 12 17.5 42.9 36 م10 0.8
ناف205-14 7/8 95 70 16 14 27 12 17.5 42.9 36 م10 0.8
ناف205-15 15/16 95 70 16 14 27 12 17.5 42.9 36 م10 0.8
ناف205-16 1 95 70 16 14 27 12 17.5 42.9 36 م10 0.8
ناف206 30 108 83 18 14 31 12 18.3 48.1 42 م10 1.2
ناف206-18 1-1/8 108 83 18 14 31 12 18.3 48.1 42 م10 1.2
ناف206-19 1-3/16 108 83 18 14 31 12 18.3 48.1 42 م10 1.2
ناف206-20 1-1/4 108 83 18 14 31 12 18.3 48.1 42 م10 1.2
ناف207 35 117 92 19 16 34 14 18.8 51.3 49 م12 1.6
ناف207-20 1-1/4 117 92 19 16 34 14 18.8 51.3 49 م12 1.6
ناف207-21 1-5/16 117 92 19 16 34 14 18.8 51.3 49 م12 1.6
ناف207-22 1-3/8 117 92 19 16 34 14 18.8 51.3 49 م12 1.6
ناف207-23 1-7/16 117 92 19 16 34 14 18.8 51.3 49 م12 1.6
ناف208 40 130 102 21 16 36 16 21.4 55.9 55 م14 1.9
ناف208-24 1-1/2 130 102 21 16 36 16 21.4 55.9 55 م14 1.9
ناف208-25 1-9/16 130 102 21 16 36 16 21.4 55.9 55 م14 1.9
ناف209 45 137 105 22 18 38 16 21.4 56.9 — م14 2.3
ناف209-26 1-5/8 137 105 22 18 38 16 21.4 56.9 — م14 2.3
ناف209-27 1-11/16 137 105 22 18 38 16 21.4 56.9 — م14 2.3
ناف209-28 1-3/4 137 105 22 18 38 16 21.4 56.9 — م14 2.3
ناف210 50 143 111 22 18 40 16 24.6 60.1 64 م14 2.6
ناف210-30 1-7/8 143 111 22 18 40 16 24.6 60.1 64 م14 2.6
ناف210-31 1-15/16 143 111 22 18 40 16 24.6 60.1 64 م14 2.6
ناف211 55 162 130 25 20 43 19 27.8 68.6 71 م16 3.8
ناف211-32 2 162 130 25 20 43 19 27.8 68.6 71 م16 3.8
ناف211-34 2-1/8 162 130 25 20 43 19 27.8 68.6 71 م16 3.8
ناف211-35 2-3/16 162 130 25 20 43 19 27.8 68.6 71 م16 3.8
ناف212 60 175 143 29 20 48 19 31 75.8 78 م16 4.8
ناف212-36 2-1/4 175 143 29 20 48 19 31 75.8 78 م16 4.8
ناف212-38 2-3/8 175 143 29 20 48 19 31 75.8 78 م16 4.8
ناف212-39 2-7/16 175 143 29 20 48 19 31 75.8 78 م16 4.8
ناف213 65 187 149 30 22 50 19 34.3 81.4 85 م16 6
ناف213-40 2-1/2 187 149 30 22 50 19 34.3 81.4 85 م16 6
ناف214 70 193 152 31 22 54 19 34.3 82.4 91 م16 6.3
ناف214-44 2-3/4 193 152 31 22 54 19 34.3 82.4 91 م16 6.3
ناف215 75 200 159 34 22 56 19 37.3 88.8 96 م16 7.2
ناف215-48 3 200 159 34 22 56 19 37.3 88.8 96 م16 7.2

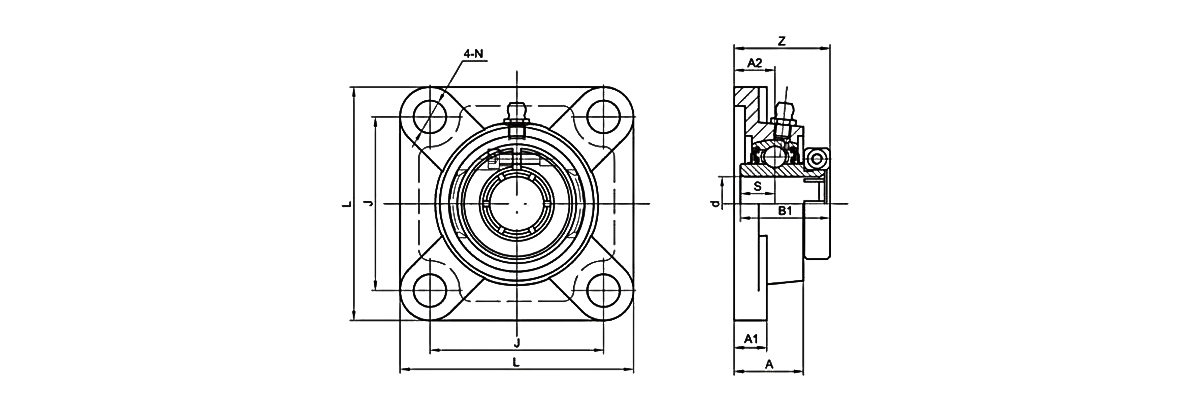

رقم الوحدة رمح ضياء الأبعاد (مم) حجم الترباس (mm) الوزن (kg)
d L J أ2 أ1 A N ب1 S Z
(في) (مم)
UEF204 20 86 64 15 12 25.5 12 33 12.7 35.3 م10 0.63
UEF204-12 3/4 86 64 15 12 25.5 12 33 12.7 35.3 م10 0.63
UEF205 25 95 70 16 14 27 12 35.4 14.3 37.1 م10 0.83
UEF205-14 7/8 95 70 16 14 27 12 35.4 14.3 37.1 م10 0.83
UEF205-15 15/16 95 70 16 14 27 12 35.4 14.3 37.1 م10 0.83
UEF205-16 1 95 70 16 14 27 12 35.4 14.3 37.1 م10 0.83
UEF206 30 108 83 18 14 31 12 39.8 15.9 41.9 م10 1.18
UEF206-17 1-1/16 108 83 18 14 31 12 39.8 15.9 41.9 م10 1.18
UEF206-18 1-1/8 108 83 18 14 31 12 39.8 15.9 41.9 م10 1.18
UEF206-19 1-3/16 108 83 18 14 31 12 39.8 15.9 41.9 م10 1.18
UEF206-20 1-1/4 108 83 18 14 31 12 39.8 15.9 41.9 م10 1.18
UEF207 35 117 92 19 16 34 14 43.9 17.5 45.4 م12 1.52
UEF207-20 1-1/4 117 92 19 16 34 14 43.9 17.5 45.4 م12 1.52
UEF207-21 1-5/16 117 92 19 16 34 14 43.9 17.5 45.4 م12 1.52
UEF207-22 1-3/8 117 92 19 16 34 14 43.9 17.5 45.4 م12 1.52
UEF207-23 1-7/16 117 92 19 16 34 14 43.9 17.5 45.4 م12 1.52
UEF208 40 130 102 21 16 36 16 50.2 19 52.2 م14 1.94
UEF208-24 1-1/2 130 102 21 16 36 16 50.2 19 52.2 م14 1.94
UEF208-25 1-9/16 130 102 21 16 36 16 50.2 19 52.2 م14 1.94
UEF209 45 137 105 22 18 38 16 50.2 19 53.2 م14 2.41
UEF209-26 1-5/8 137 105 22 18 38 16 50.2 19 53.2 م14 2.41
UEF209-27 1-11/16 137 105 22 18 38 16 50.2 19 53.2 م14 2.41
UEF209-28 1-3/4 137 105 22 18 38 16 50.2 19 53.2 م14 2.41
UEF210 50 143 111 22 18 40 16 52.6 19 55.6 م14 2.66
UEF210-30 1-7/8 143 111 22 18 40 16 52.6 19 55.6 م14 2.66
UEF210-31 1-15/16 143 111 22 18 40 16 52.6 19 55.6 م14 2.66
UEF210-32 2 143 111 22 18 40 16 52.6 19 55.6 م14 2.66
UEF211 55 162 130 25 20 43 19 56.6 22.2 59.4 م16 3.73
UEF211-32 2 162 130 25 20 43 19 56.6 22.2 59.4 م16 3.73
UEF211-34 2-1/8 162 130 25 20 43 19 56.6 22.2 59.4 م16 3.73
UEF211-35 2-3/16 162 130 25 20 43 19 56.6 22.2 59.4 م16 3.73
UEF212 60 175 143 29 20 48 19 66.6 25.4 70.2 م16 4.69
UEF212-36 2-1/4 175 143 29 20 48 19 66.6 25.4 70.2 م16 4.69
UEF212-38 2-3/8 175 143 29 20 48 19 66.6 25.4 70.2 م16 4.69
UEF212-39 2-7/16 175 143 29 20 48 19 66.6 25.4 70.2 م16 4.69

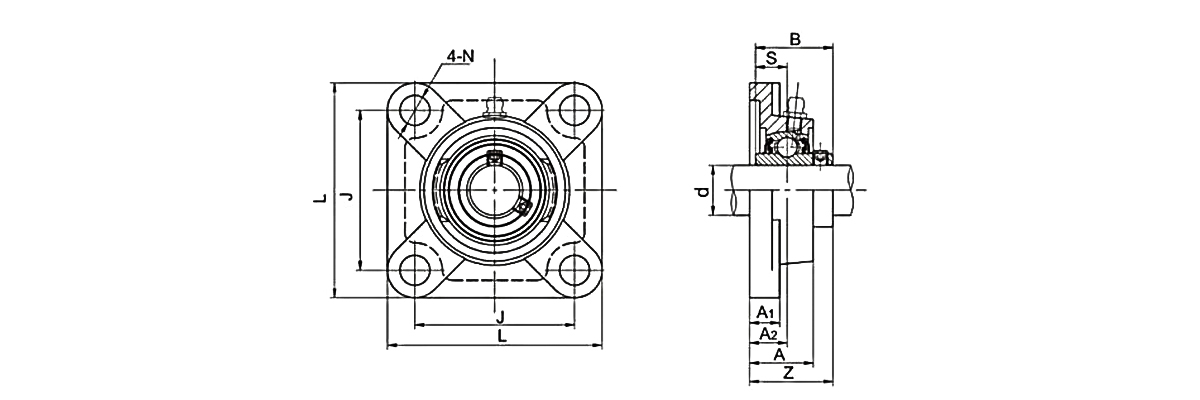

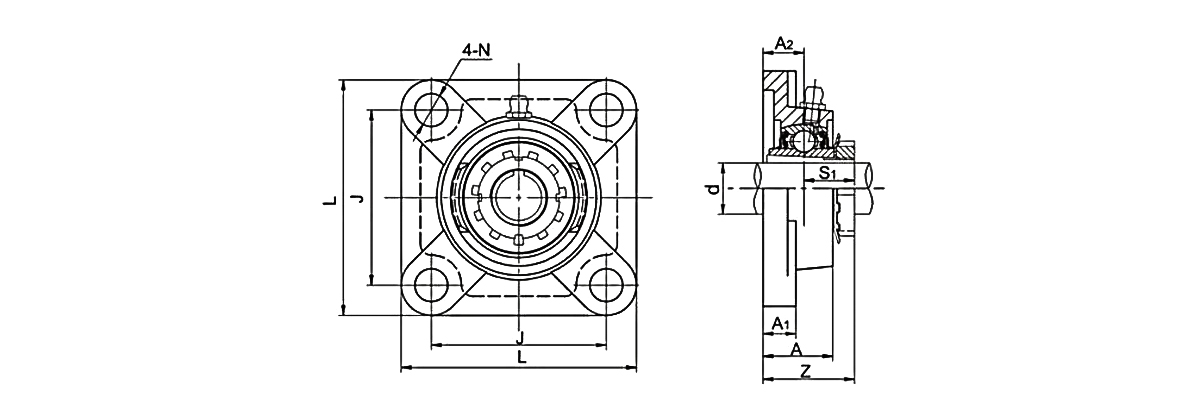

رقم الوحدة رمح ضياء الأبعاد (مم) حجم الترباس (mm) الوزن
d L J أ2 أ1 A N S1 z (كجم)
(في) (مم)
UKF205 H2305 20 95 70 16 14 27 12 18.5 34.5 م10 0.84
UKF205 HE2305 3/4 95 70 16 14 27 12 18.5 34.5 م10 0.84
UKF206 H2306 25 108 83 18 14 31 12 20.5 38.5 م10 1.1
UKF206 HS2306 7/8 108 83 18 14 31 12 20.5 38.5 م10 1.1
UKF206 Hأ2306 15/16 108 83 18 14 31 12 20.5 38.5 م10 1.1
UKF206 HE2306 1 108 83 18 14 31 12 20.5 38.5 م10 1.1
UKF207 H2307 30 117 92 19 16 34 14 22.5 41.5 م12 1.6
UKF207 HS2307 1-1/8 117 92 19 16 34 14 22.5 41.5 م12 1.6
UKF207 Hأ2307 1-3/16 117 92 19 16 34 14 22.5 41.5 م12 1.6
UKF208 H2308 35 130 102 21 16 36 16 24.5 45.5 م14 1.9
UKF208 HE2308 1-1/4 130 102 21 16 36 16 24.5 45.5 م14 1.9
UKF208 HS2308 1-3/8 130 102 21 16 36 16 24.5 45.5 م14 1.9
UKF209 H2309 40 137 105 22 18 38 16 26 48 م14 2.3
UKF209 Hأ2309 1-7/16 137 105 22 18 38 16 26 48 م14 2.3
UKF209 HE2309 1-1/2 137 105 22 18 38 16 26 48 م14 2.3
UKF210 H2310 45 143 111 22 18 40 16 27.5 49.5 م14 2.6
UKF210 HS2310 1-5/8 143 111 22 18 40 16 27.5 49.5 م14 2.6
UKF210 Hأ2310 1-11/16 143 111 22 18 40 16 27.5 49.5 م14 2.6
UKF210 HE2310 1-3/4 143 111 22 18 40 16 27.5 49.5 م14 2.6
UKF211 H2311 50 162 130 25 20 43 19 28.5 53.5 م16 3.4
UKF211 HS2311 1-7/8 162 130 25 20 43 19 28.5 53.5 م16 3.4
UKF211 HA2311 1-15/16 162 130 25 20 43 19 28.5 53.5 م16 3.4
UKF211 HE2311 2 162 130 25 20 43 19 28.5 53.5 م16 3.4
UKF212 H2312 55 175 143 29 20 48 19 31 60 م16 4.1
UKF212 HS2312 2-1/8 175 143 29 20 48 19 31 60 م16 4.1
UKF213 H2313 60 187 149 30 22 50 19 32 62 م16 5.5
UKF213 HA2313 2-3/16 187 149 30 22 50 19 32 62 م16 5.5
UKF213 HE2313 2-1/4 187 149 30 22 50 19 32 62 م16 5.5
UKF213 HS2313 2-3/8 187 149 30 22 50 19 32 62 م16 5.5
UKF215 H2315 65 200 159 34 22 56 19 35.5 69.5 م16 6.7
UKF215 HA2315 2-7/16 200 159 34 22 56 19 35.5 69.5 م16 6.7
UKF215 HE2315 2-1/2 200 159 34 22 56 19 35.5 69.5 م16 6.7
UKF216 H2316 70 208 165 34 22 58 23 39 73 م20 7.5
UKF216 HA2316 2-11/16 208 165 34 22 58 23 39 73 م20 7.5
UKF216 HE2316 2-3/4 208 165 34 22 58 23 39 73 م20 7.5
UKF217 H2317 75 220 175 36 24 63 23 40 76 م20 9.1
UKF217 HA2317 2-15/16 220 175 36 24 63 23 40 76 م20 9.1
UKF217 HE2317 3 220 175 36 24 63 23 40 76 م20 9.1
UKF218 H2318 80 235 187 40 25 68 23 42 82 م20 11.8

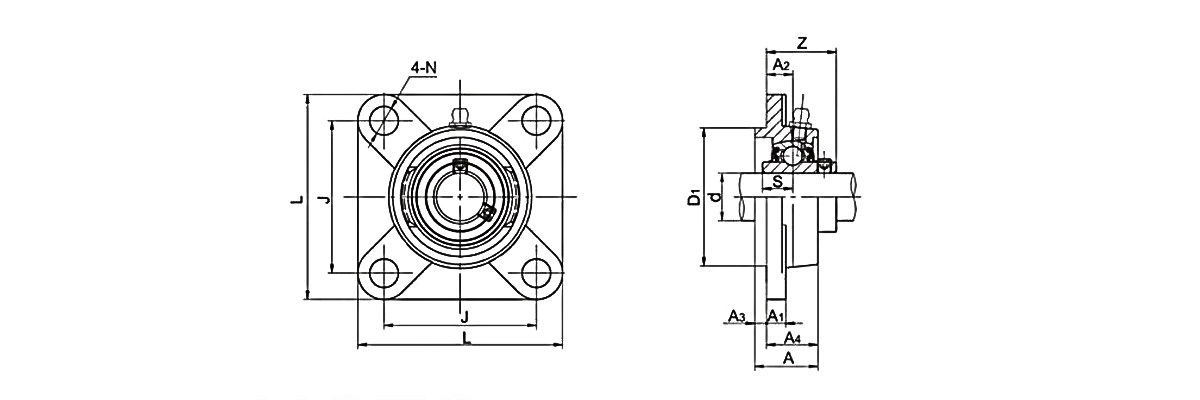

رقم الوحدة رمح ضياء الأبعاد (مم) حجم الترباس (mm) الوزن (kg)
d L J أ2 أ1 A N B s z
(في) (مم)
UCFX05 25 108 83 18 13 30 12 38.1 15.9 40.2 م10 1
UCFX05-13 13/16 108 83 18 13 30 12 38.1 15.9 40.2 م10 1
UCFX05-14 7/8 108 83 18 13 30 12 38.1 15.9 40.2 م10 1
UCFX05-15 15/16 108 83 18 13 30 12 38.1 15.9 40.2 م10 1
UCFX05-16 1 108 83 18 13 30 12 38.1 15.9 40.2 م10 1
UCFX06 30 117 92 19 14 34 16 42.9 17.5 44.4 م14 1.7
UCFX06-17 1-1/16 117 92 19 14 34 16 42.9 17.5 44.4 م14 1.7
UCFX06-18 1-1/8 117 92 19 14 34 16 42.9 17.5 44.4 م14 1.7
UCFX06-19 1-3/16 117 92 19 14 34 16 42.9 17.5 44.4 م14 1.7
UCFX06-20 1-1/4 117 92 19 14 34 16 42.9 17.5 44.4 م14 1.7
UCFX07 35 130 101.5 21 14 38 16 49.2 19 51.2 م14 2.1
UCFX07-21 1-5/16 130 101.5 21 14 38 16 49.2 19 51.2 م14 2.1
UCFX07-22 1-3/8 130 101.5 21 14 38 16 49.2 19 51.2 م14 2.1
UCFX07-23 1-7/16 130 101.5 21 14 38 16 49.2 19 51.2 م14 2.1
UCFX08 40 137 105 22 14 40 19 49.2 19 52.2 م16 2.4
UCFX08-24 1-1/2 137 105 22 14 40 19 49.2 19 52.2 م16 2.4
UCFX08-25 1-9/16 137 105 22 14 40 19 49.2 19 52.2 م16 2.4
UCFX09 45 143 111 23 14 40 19 51.6 19 55.6 م16 2.5
UCFX09-26 1-5/8 143 111 23 14 40 19 51.6 19 55.6 م16 2.5
UCFX09-27 1-11/16 143 111 23 14 40 19 51.6 19 55.6 م16 2.5
UCFX09-28 1-3/4 143 111 23 14 40 19 51.6 19 55.6 م16 2.5
UCFX09-29 1-13/16 143 111 23 14 40 19 51.6 19 55.6 م16 2.5
UCFX10 50 162 130 26 20 44 19 55.6 22.2 59.4 م16 3.9
UCFX10-30 1-7/8 162 130 26 20 44 19 55.6 22.2 59.4 م16 3.9
UCFX10-31 1-15/16 162 130 26 20 44 19 55.6 22.2 59.4 م16 3.9
UCFX10-32 2 162 130 26 20 44 19 55.6 22.2 59.4 م16 3.9
UCFX11 55 175 143 29 20 49 19 65.1 25.4 68.7 م16 4.9
UCFX11-33 2-1/16 175 143 29 20 49 19 65.1 25.4 68.7 م16 4.9
UCFX11-34 2-1/8 175 143 29 20 49 19 65.1 25.4 68.7 م16 4.9
UCFX11-35 2-3/16 175 143 29 20 49 19 65.1 25.4 68.7 م16 4.9
UCFX11-36 2-1/4 175 143 29 20 49 19 65.1 25.4 68.7 م16 4.9
UCFX11-37 2-5/16 175 143 29 20 49 19 65.1 25.4 68.7 م16 4.9
UCFX12 60 187 149 34 21 59 19 65.1 25.4 73.7 م16 5.2
UCFX12-38 2-3/8 187 149 34 21 59 19 65.1 25.4 73.7 م16 5.2
UCFX12-39 2-7/16 187 149 34 21 59 19 65.1 25.4 73.7 م16 5.2
UCFX13 65 187 149 34 21 59 19 74.6 30.2 78.4 م16 5.3
UCFX13-40 2-1/2 187 149 34 21 59 19 74.6 30.2 78.4 م16 5.3
UCFX13-41 2-9/16 187 149 34 21 59 19 74.6 30.2 78.4 م16 5.3
UCFX14 70 197 152 37 24 60 23 77.8 33.3 81.5 م20 7.3
UCFX14-42 2-5/8 197 152 37 24 60 23 77.8 33.3 81.5 م20 7.3
UCFX14-43 2-11/16 197 152 37 24 60 23 77.8 33.3 81.5 م20 7.3
UCFX14-44 2-3/4 197 152 37 24 60 23 77.8 33.3 81.5 م20 7.3
UCFX15 75 197 152 40 24 68 23 82.6 33.3 89,3 م20 8,1
UCFX15-45 2-13/16 197 152 40 24 68 23 82.6 33.3 89,3 م20 8,1
UCFX15-46 2-7/8 197 152 40 24 68 23 82.6 33.3 89,3 م20 8,1
UCFX15-47 2-15/16 197 152 40 24 68 23 82.6 33.3 89,3 م20 8,1
UCFX15-48 3 197 152 40 24 68 23 82.6 33.3 89,3 م20 8,1
UCFX16 80 214 171 40 24 70 23 85.7 34.1 91.6 م20 9.9
UCFX16-49 3-1/16 214 171 40 24 70 23 85.7 34.1 91.6 م20 9.9
UCFX16-50 3-1/8 214 171 40 24 70 23 85.7 34.1 91.6 م20 9.9
UCFX16-51 3-3/16 214 171 40 24 70 23 85.7 34.1 91.6 م20 9.9
UCFX16-52 3-1/4 214 171 40 24 70 23 85.7 34.1 91.6 م20 9.9
UCFX17 85 214 171 40 24 70 23 96 39.7 96.3 م20 11
UCFX17-53 3-5/16 214 171 40 24 70 23 96 39.7 96.3 م20 11
UCFX17-55 3-7/16 214 171 40 24 70 23 96 39.7 96.3 م20 11

رقم الوحدة رمح ضياء الأبعاد (مم) حجم الترباس (مم) الوزن (kg)
د (مم) L J أ2 أ1 A N B s z
يو سي إف 305 25 110 80 16 13 29 16 38 15 39 م14 1.2
يو سي إف 306 30 125 95 18 15 32 16 43 17 44 م14 1.8
يو سي إف 307 35 135 100 20 16 36 19 48 19 49 م16 2.2
يو سي إف 308 40 150 112 23 17 40 19 52 19 56 م16 2.9
يو سي إف 309 45 160 125 25 18 44 19 57 22 61 م16 3.5
يو سي إف 310 50 175 132 28 19 48 23 61 22 67 م20 4.8
UCF311 55 185 140 30 20 52 23 66 25 71 م20 5.6
يو سي إف 312 60 193 150 33 22 56 23 71 26 78 م20 6.7
يو سي إف 313 65 208 166 33 22 58 23 75 30 78 م20 7.8
يو سي إف 314 70 226 178 36 25 61 25 78 33 81 م22 10.1
يو سي إف 315 75 236 184 39 25 66 25 82 32 89 م22 11.1
يو سي إف 316 80 250 196 38 27 68 31 86 34 90 م27 12.8
يو سي إف 317 85 260 204 44 27 74 31 96 40 100 م27 15.4
يو سي إف 318 90 280 216 44 30 76 35 96 40 100 م30 19
UCF319 95 290 228 59 30 94 35 103 41 121 م30 20.6
يو سي إف 320 100 310 242 59 32 94 38 108 42 125 م33 25.7
UCF321 105 310 242 59 32 94 38 112 44 128 م33 25.6
يو سي إف 322 110 340 266 60 35 96 41 117 46 131 م36 38
يو سي إف 324 120 370 290 65 40 110 41 126 51 140 م36 50
يو سي إف 326 130 410 320 65 45 115 41 135 54 146 م36 66
يو سي إف 328 140 450 350 75 55 125 41 145 59 141 م36 90

رقم الوحدة رمح ضياء الأبعاد (مم) حجم الترباس (mm) الوزن (kg)
d L J أ2 أ1 A H H1 N د1 S Z
(في) (مم)
UCFS305 25 110 80 9 22 29 7 13 16 80 15 32 م14 1.3
UCFS305-14 7/8 110 80 9 22 29 7 13 16 80 15 32 م14 1.3
UCFS305-15 15/16 110 80 9 22 29 7 13 16 80 15 32 م14 1.3
UCFS305-16 1 110 80 9 22 29 7 13 16 80 15 32 م14 1.3
UCFS306 30 125 95 10 24 32 8 15 16 90 17 36 م14 1.9
UCFS306-18 1-1/8 125 95 10 24 32 8 15 16 90 17 36 م14 1.9
UCFS306-19 1-3/16 125 95 10 24 32 8 15 16 90 17 36 م14 1.9
UCFS307 35 135 100 11 27 36 9 16 19 100 19 40 م16 2.4
UCFS307-20 1-1/4 135 100 11 27 36 9 16 19 100 19 40 م16 2.4
UCFS307-21 1-5/16 135 100 11 27 36 9 16 19 100 19 40 م16 2.4
UCFS307-22 1-3/8 135 100 11 27 36 9 16 19 100 19 40 م16 2.4
UCFS308 40 150 112 13 30 40 10 17 19 115 19 46 م16 3.3
UCFS308-24 1-7/8 150 112 13 30 40 10 17 19 115 19 46 م16 3.3
UCFS308-25 1-15/16 150 112 13 30 40 10 17 19 115 19 46 م16 3.3
UCFS309 45 160 125 14 33 44 11 18 19 125 22 49 م16 4
UCFS309-26 2 160 125 14 33 44 11 18 19 125 22 49 م16 4
UCFS309-27 2-1/8 160 125 14 33 44 11 18 19 125 22 49 م16 4
UCFS309-28 2-3/16 160 125 14 33 44 11 18 19 125 22 49 م16 4
UCFS310 50 175 132 16 36 48 12 19 23 140 22 55 م20 5.3
UCFS310-30 1-7/8 175 132 16 36 48 12 19 23 140 22 55 م20 5.3
UCFS310-31 1-15/16 175 132 16 36 48 12 19 23 140 22 55 م20 5.3
UCFS311 55 185 140 17 39 52 13 20 23 150 25 58 م20 6.2
UCFS311-32 2 185 140 17 39 52 13 20 23 150 25 58 م20 6.2
UCFS311-34 2-1/8 185 140 17 39 52 13 20 23 150 25 58 م20 6.2
UCFS311-36 2-3/16 185 140 17 39 52 13 20 23 150 25 58 م20 6.2
UCFS312 60 195 150 19 42 56 14 22 23 160 26 64 م20 7.2
UCFS312-36 2-1/4 195 150 19 42 56 14 22 23 160 26 64 م20 7.2
UCFS312-38 2-3/8 195 150 19 42 56 14 22 23 160 26 64 م20 7.2
UCFS312-39 2-7/16 195 150 19 42 56 14 22 23 160 26 64 م20 7.2
UCFS313 65 208 166 15 40 58 18 22 23 175 30 60 م20 8.9
UCFS313-40 2-1/2 208 166 15 40 58 18 22 23 175 30 60 م20 8.9
UCFS314 70 226 178 18 43 61 18 25 25 185 31 65 م22 11
UCFS314-44 2-3/4 226 178 18 43 61 18 25 25 185 31 65 م22 11
UCFS315 75 236 184 21 48 66 18 25 25 200 32 71 م22 13
UCFS315-48 3 236 184 21 48 66 18 25 25 200 32 71 م22 13
UCFS316 80 250 196 18 48 68 20 27 31 210 34 70 م27 15
UCFS317 85 260 204 24 54 74 20 27 31 220 40 80 م27 17
UCFS317-52 3-1/4 260 204 24 54 74 20 27 31 220 40 80 م27 17
UCFS318 90 280 216 24 56 76 20 30 35 240 40 80 م30 21
UCFS318-56 3-1/2 280 216 24 56 76 20 30 35 240 40 80 م30 21
UCFS319 95 290 228 39 74 94 20 30 35 250 41 101 م30 25
UCFS319-60 3-3/4 290 228 39 74 94 20 30 35 250 41 101 م30 25
UCFS320 100 310 242 39 74 94 20 32 38 260 42 105 م33 30
UCFS320-64 4 310 242 39 74 94 20 32 38 260 42 105 م33 30
UCFS322 100 340 266 35 71 96 25 35 41 300 46 106 م36 39
UCFS324 120 370 290 35 80 110 30 40 41 330 51 110 م36 54
UCFS326 130 410 320 35 85 115 30 45 41 360 54 116 م36 71
UCFS328 140 450 350 45 95 125 30 55 41 400 59 131 م36 100

رقم الوحدة رمح ضياء الأبعاد (مم) حجم الترباس (mm) الوزن
d L J أ2 أ1 A N ب1 S Z (كجم)
(في) (مم)
NAFS201S 12 76 54 15 11 24.5 11.5 37.3 13.9 38.4 م10 0.66
NAFS201-8S 1/2 76 54 15 11 24.5 11.5 37.3 13.9 38.4 م10 0.66
NAFS202S 15 76 54 15 11 24.5 11.5 37.3 13.9 38.4 م10 0.66
NAFS202-1OS 5/8 76 54 15 11 24.5 11.5 37.3 13.9 38.4 م10 0.66
NAFS203S 17 76 54 15 11 24.5 11.5 37.3 13.9 38.4 م10 0.66
NAFS203-11S 11/16 76 54 15 11 24.5 11.5 37.3 13.9 38.4 م10 0.66
NAFS201 12 86 63.5 19 15 29.5 11.5 43.7 17 45.5 م10 0.8
NAFS201-8 1/2 86 63.5 19 15 29.5 11.5 43.7 17 45.5 م10 0.8
NAFS202 15 86 63.5 19 15 29.5 11.5 43.7 17 45.5 م10 0.8
NAFS202-10 5/8 86 63.5 19 15 29.5 11.5 43.7 17 45.5 م10 0.8
NAFS203 17 86 63.5 19 15 29.5 11.5 43.7 17 45.5 م10 0.8
NAFS203-11 11/16 86 63.5 19 15 29.5 11.5 43.7 17 45.5 م10 0.8
NAFS204 20 86 63.5 19 15 29.5 11.5 43.7 17 45.5 م10 0.8
NAFS204-12 3/4 86 63.5 19 15 29.5 11.5 43.7 17 45.5 م10 0.8
NAFS205 25 93 70 19 15 30 11.5 44.4 17.4 45.9 م10 0.95
NAFS205-11 7/8 93 70 19 15 30 11.5 44.4 17.4 45.9 م10 0.95
NAFS205-15 15/16 93 70 19 15 30 11.5 44.4 17.4 45.9 م10 0.95
NAFS205-16 1 93 70 19 15 30 11.5 44.4 17.4 45.9 م10 0.95
NAFS206 30 106 82.5 20 16 32.5 11.5 48.4 18.2 50.1 م10 1.32
NAFS206-18 1-1/8 106 82.5 20 16 32.5 11.5 48.4 18.2 50.1 م10 1.32
NAFS206-19 1-3/16 106 82.5 20 16 32.5 11.5 48.4 18.2 50.1 م10 1.32
NAFS206-20 1-1/4 106 82.5 20 16 32.5 11.5 48.4 18.2 50.1 م10 1.32
NAFS207 35 116 92 21 17 35 14 51.1 18.8 53.3 م12 1.77
NAFS207-20 1-1/4 116 92 21 17 35 14 51.1 18.8 53.3 م12 1.77
NAFS207-21 1-5/16 116 92 21 17 35 14 51.1 18.8 53.3 م12 1.77
NAFS207-22 1-3/16 116 92 21 17 35 14 51.1 18.8 53.3 م12 1.77
NAFS207-23 1-7/16 116 92 21 17 35 14 51.1 18.8 53.3 م12 1.77
NAFS208 40 129 101.5 24 17 39 14 56.3 21.4 58.9 م12 2.22
NAFS208-24 1-1/2 129 101.5 24 17 39 14 56.3 21.4 58.9 م12 2.22
NAFS208-25 1-9/16 129 101.5 24 17 39 14 56.3 21.4 58.9 م12 2.22
NAFS209 45 135 105 24 18 40 16 56.3 21.4 58.9 م14 2.63
NAFS209-26 1-5/8 135 105 24 18 40 16 56.3 21.4 58.9 م14 2.63
NAFS209-27 1-11/16 135 105 24 18 40 16 56.3 21.4 58.9 م14 2.63
NAFS209-28 1-3/4 135 105 24 18 40 16 56.3 21.4 58.9 م14 2.63
NAFS210 50 143 111 28 20 45 18 62.7 24.6 66.1 م16 2.95
NAFS210-30 1-7/8 143 111 28 20 45 18 62.7 24.6 66.1 م16 2.95
NAFS210-31 1-15/16 143 111 28 20 45 18 62.7 24.6 66.1 م16 2.95
NAFS210-32 2 143 111 28 20 45 18 62.7 24.6 66.1 م16 2.95
NAFS211 55 162 130 31 21 49 18 71.4 27.7 74.6 م16 4.1
NAFS211-32 2 162 130 31 21 49 18 71.4 27.7 74.6 م16 4.1
NAFS211-34 2-1/8 162 130 31 21 49 18 71.4 27.7 74.6 م16 4.1
NAFS211-35 2-3/16 162 130 31 21 49 18 71.4 27.7 74.6 م16 4.1
NAFS212 60 175 143 34 22 53.5 18 77.8 30.9 80.8 م16 4.86
NAFS212-36 2-1/4 175 143 34 22 53.5 18 77.8 30.9 80.8 م16 4.86
NAFS212-38 2-3/8 175 143 34 22 53.5 18 77.8 30.9 80.8 م16 4.86
NAFS212-39 2-7/16 175 143 34 22 53.5 18 77.8 30.9 80.8 م16 4.86
NAFS213 65 184 149 38 22 58 18 85.7 34.1 89.6 م16 5.9
NAFS213-40 2-1/2 184 149 38 22 58 18 85.7 34.1 89.6 م16 5.9
NAFS214 70 188 152 38 23 60 18 85.7 34.1 89.6 م16 6.45
NAFS214-44 2-3/4 188 152 38 23 60 18 85.7 34.1 89.6 م16 6.45
NAFS215 75 200 159 41 24 62 18 92.1 37.3 95.8 م16 7.55
NAFS215-47 2-15/16 200 159 41 24 62 18 92.1 37.3 95.8 م16 7.55
NAFS215-48 3 200 159 41 24 62 18 92.1 37.3 95.8 م16 7.55
NAFS216 80 207 165 42 25 63 22 95.2 37.3 99.9 م20 8.65
[#الإدخال#]

المنتجات الموصى بها

هندسة مستقبل الحركة
حول UKL
Founded in 2020, UKL Bearing Manufacturing Co., Ltd. (Wuxi) is China 4 بولت شفة تحمل suppliers and OEM/ODM 4 بولت شفة تحمل company, an integrated industrial and trading enterprise that focuses on precision manufacturing, combining R&D, production, and sales.
The company specializes in high-performance bearing solutions, providing technical support for global industries with exceptionally high demands for precision and reliability.

With more than 200 skilled professionals and a fully modernized production base, UKL’s facilities cover the entire manufacturing process — forging, annealing, turning, heat treatment, grinding, and automated assembly.
Leveraging over 15 years of OEM/ODM export experience, UKL responds quickly to customer needs, offering flexible and customized services for clients across Europe, Asia, Africa, and the Middle East.

Ukl Bearing Manufacturing Co.,Ltd المزيد عنا Ukl Bearing Manufacturing Co.,Ltd
  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    سنوات

    تجربة الصناعة

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    التنوع النموذجي

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    عدد الموظفين

  • Ukl Bearing Manufacturing Co.,Ltd

    0

    $

    قيمة الصادرات السنوية

Ukl Bearing Manufacturing Co.,Ltd
شهادة الشرف
أخبار
محامل مثبتة Industry knowledge
