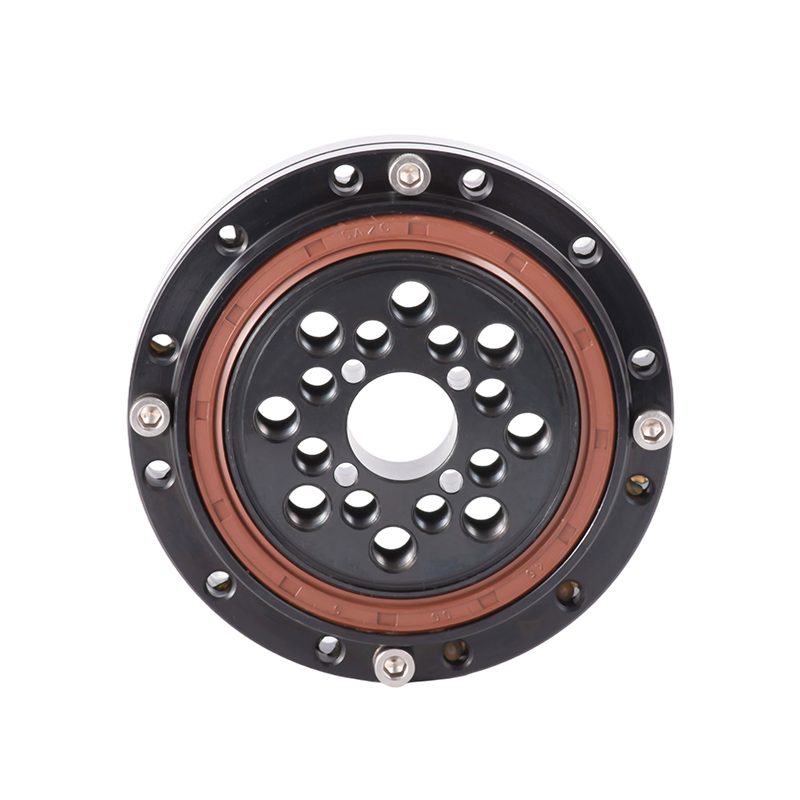

يتكون المخفض التوافقي بشكل أساسي من ثلاثة مكونات أساسية: مولد توافقي، وانثناء، وعجلة صلبة. يتضمن أيضًا محملًا صلبًا (عادةً محمل أسطواني متقاطع) ومحملًا مرنًا (محمل كروي ذو أخدود عميق رقيق الجدران).
يتزاوج التجويف الداخلي للمحامل المرنة مع الحلقة الخارجية للكاميرا البيضاوية. تتعرض الحلقة الخارجية لتشوه مرن من خلال الكرات المتدحرجة والتزاوج مع القطر الداخلي لفتحة الثنية. يتم تشكيل المحيط الخارجي لفتحة الثنية بأسنان تتشابك مع أسنان العجلة الصلبة. نظرًا لأن العجلة الصلبة تحتوي على أسنان أكثر من تلك المثنية، فإنها تتشابك عند المحور الطويل وتنفصل عند المحور القصير. يتم تثبيت الجزء السفلي من الانثناء على طرف الإخراج، في حين يتم تثبيت المحمل الصلب عند طرف إخراج المخفض للاتصال الخارجي.
تستخدم المخفضات التوافقية على نطاق واسع في صناعات مثل الروبوتات والأدوات الآلية والفضاء. إنها تتطلب دقة عالية للغاية، وصلابة، وقدرة تحمل، وبالتالي فرض معايير صارمة على دقة التصنيع والتجميع لجميع المكونات، وخاصة أداء التحمل.
بالنسبة للمحامل الصلبة، المؤشرات الرئيسية هي الصلابة والموثوقية ودقة الدوران. يتم عادةً تطبيق التحميل المسبق قبل الشحن لضمان الصلابة. بالنسبة للمحامل المرنة، فإن الحد الأقصى للتشوه الشعاعي هو معلمة الأداء الأساسية.

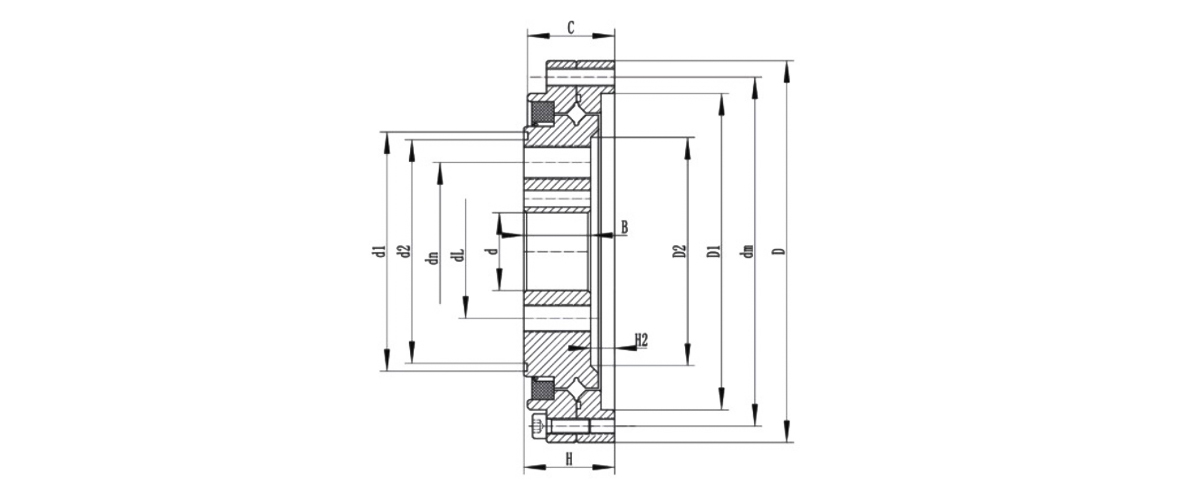

| نوع المحمل | البعد الكلي (مم) | حجم ثقب التثبيت (PCD والمواصفات) | الوزن | |||||||||
| D | d | C | H | B | مارك ألماني | الاسم المميز | دل | كجم | ||||
| السائل الدماغي الشوكي (ز)-14 | 55 | 11 | 16 | 16.5 | 13.5 | 49 | 8-φ3.5 | 23 | 6-م4 | 17 | 6-م4 | 0.15 |
| السائل الدماغي الشوكي (ز)-17 | 62 | 10 | 16 | 16.5 | 13.5 | 56 | 10-φ3.5 | 27 | 6-م5 | 19 | 6-م5 | 0.24 |
| السائل الدماغي الشوكي (ز)-20 | 70 | 14 | 16 | 16.5 | 13.5 | 64 | 12-φ3.5 | 32 | 8-م6 | 24 | 8-م5 | 0.3 |
| السائل الدماغي الشوكي (ز)-25 | 85 | 20 | 18 | 18.5 | 16.5 | 79 | 16-φ3.5 | 42 | 8-م8 | 30 | 8-م6 | 0.45 |
| السائل الدماغي الشوكي (ز)-32 | 112 | 26 | 21.5 | 22.5 | 19 | 104 | 16-φ4.5 | 55 | 8-م10 | 40 | 8-م8 | 0.9 |
| السائل الدماغي الشوكي (ز)-40 | 126 | 24/32 | 22.5 | 24 | 21.5 | 117 | 20-φ5 | 68 | 8-م10 | 50 | 8-م10 | 1.3 |
| السائل الدماغي الشوكي (ز)-50 | 157 | 32/40 | 30 | 31 | 28 | 147 | 16-φ5.5 | 84 | 8-م14 | 60 | 8-م14 | 2.8 |
| السائل الدماغي الشوكي (ز)-65 | 210 | 44/52 | 37 | 39 | 35 | 198 | 20-φ6.5 | 110 | 8-م16 | 80 | 8-م16 | 7.9 |
